产品名称：电动对夹不锈钢蝶阀[ 2016-07-22 ]

: 订购热线：021-64162222

: 订购传真：021-62677999

: 质量稳定：实行全过程质量监控，细致入微全方位检测！

: 价格合理：高效内部成本控制，减少了开支，让利于客户

: 交货快捷：先进生产流水线，充足的备货，缩短了交货期！

产品介绍
规格尺寸
结构图片

一、电动对夹不锈钢蝶阀概述

上海湖泉阀门有限公司生产的电动对夹不锈钢蝶阀采用三维编心原理设计，阀座采用硬软密封兼容的多层次结构，该产品由阀体、蝶板、多层次阀座、阀杆、传动机构等主要部件组成。符合国家GB/T13927-92阀门压力试验标准。电动对夹不锈钢蝶阀可安装在温度≤425℃，介质可为煤气、空气、蒸汽、水、海水、油品等工业管网上作调节流量和切断介质用。

二、电动对夹不锈钢蝶阀特点

1、电动对夹不锈钢蝶阀采用双偏心结构，操作灵活，省力，方便。
2、电动对夹不锈钢蝶阀具有双向密封功能，不受介质流向的控制，可在任何方向安装。
3、电动对夹不锈钢蝶阀蝶板采用框架结构，可适用不同特点的介质，供用户选择。
4、电动对夹不锈钢蝶阀能有效地防止锈蚀，可使用于不同介质。
5、电动不锈钢蝶阀具有双向密封功能，不受介质流向的控制，可在任何方向安装。

三、电动对夹不锈钢蝶阀工作原理

电动对夹不锈钢蝶阀是采用中线式蝶板以及短结构钢板进行焊接而成，是属于较新型结构，阀座与蝶板的密封面采用不锈钢与不同硬度合金制造，因此电动对夹不锈钢蝶阀在温度≤425℃的介质管道中可实现双向密封功能。

四．电动对夹不锈钢蝶阀采用标准

制造标准	GB/T 122387-89
法兰标准	GB9113-2000、GB17241.6-1998
结构长度标准	GB12221-89
检验标准	GB/T 13927-92

五、电动对夹不锈钢蝶阀主要技术参数和性能

公称通径	DN（mm）	50～700
公称压力	PN（MPa）	0.6	1.0	1.6	2.5	4.0
试验压力Ps(MPa)	强度试验	0.9	1.5	2.4	3.75	6.0
	密封试验	0.66	1.1	1.76	2.75	4.4
	气密封试验	0.6	0.6	0.6	0.6	0.6
适用介质	水、蒸气、油品、酸类腐蚀性等。
适用温度	碳钢 :-29℃～425℃ 不锈钢:-40℃～600℃

六、电动对夹不锈钢蝶阀订货说明

1、①产品名称与型号②公称直径③阀体材质④公称压力⑤使用介质⑥使用温度⑦驱动方式⑧是否带附件以便我们的为您正确选型。
　　2、如有特殊要求时请在订购产品时注明。
　　3、若已经由设计单位选定的型号，请按型号直接向我司销售部订购。
　　4、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图。
　　欢迎您访问我们的网站【http://www.1890356.com/】,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。电话：021-64162222

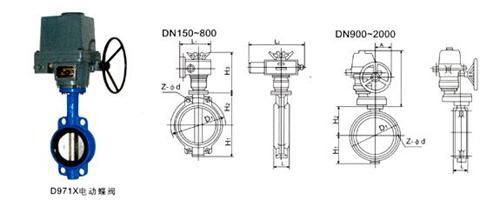

七、电动对夹不锈钢蝶阀主要外形连接尺寸

主要外形连接尺寸　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　（单位:mm）

公称通经（DN）	主要尺寸			法兰尺寸和螺栓规格
	主要尺寸			1.0MPa			1.6MPa			2.5MPa
	L	H1	H	D	D1	n-Фd	D	D1	n-Фd	D	D1	n-Фd
50	108	350	112	165	125	4-18	165	125	4-18	165	125	4-18
65	112	370	115	185	145	4-18	185	145	4-18	185	145	8-18
80	114	380	120	200	160	4-18	200	160	8-18	200	160	8-18
100	127	420	138	220	180	8-18	220	180	8-18	235	190	8-22
125	140	460	164	250	210	8-18	250	210	8-22	270	220	8-26
150	140	555	175	285	240	8-22	285	240	8-22	300	250	8-26
200	152	760	200	340	295	8-22	340	295	12-22	360	310	12-26
250	165	830	243	395	350	12-22	405	355	12-26	425	370	12-30
300	178	895	250	445	400	12-22	460	410	12-26	485	430	16-30
350	190	950	280	505	460	16-22	520	470	16-26	555	490	16-33
400	216	1190	305	565	515	16-26	580	525	16-30	620	550	16-36
450	222	1255	350	615	565	20-26	640	585	20-30	670	600	20-36
500	229	1305	380	670	620	20-26	715	650	20-33	730	660	20-36
600	267	1340	445	780	725	20-30	840	770	20-36	845	770	20-39
700	292	1520	480	895	840	24-30	910	840	24-36	960	875	24-42
800	318	1710	530	1015	950	24-33	1025	950	24-39	1085	990	24-48
900	330	1810	580	1115	1050	28-33	1125	1050	28-39	1185	1090	28-48
1000	410	1960	650	1230	1160	28-36	1255	1170	28-42	1320	1210	28-56
1200	470	2250	760	1455	1380	32-39	1485	1390	32-48	1530	1420	32-56
1400	530	2435	850	1675	1590	36-42	1685	1590	36-48	1755	1640	36-62
1600	600	2780	1030	1915	1820	40-48	1930	1820	40-56	1975	1860	40-62
1800	670	3020	1230	2115	2020	44-48	2130	2020	44-56	2195	2070	44-70
2000	760	3270	1350	2325	2230	48-48	2345	2230	48-62	2425	2300	48-70
