不锈钢闸阀阀门首页 > 产品展示 > 闸阀 > 不锈钢闸阀 >

产品名称：不锈钢电动闸阀z941w[ 2020-04-07 ]

订购热线：021-64162222
订购传真：021-62677999
质量稳定：实行全过程质量监控，细致入微全方位检测！
价格合理：高效内部成本控制，减少了开支，让利于客户
交货快捷：先进生产流水线，充足的备货，缩短了交货期！
  • 产品介绍
  • 规格尺寸
  • 结构图片

  • 一、不锈钢电动闸阀z941w简单介绍

    上海湖泉不锈钢电动闸阀z941w由电动装置与不锈钢闸阀组成，它是通过闸板的升降来控制阀门的启闭，闸板垂直于流体方向，改变闸板与阀座间相对位置即可改变通道大小。不仅适用于石油、化工、火力电站等各种工况的管路上，也适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。

    二、不锈钢电动闸阀z941w主要特点

    1、都很方便，十分省力，因此可以很轻松的进行；
    2、封面不易受到冲刷和侵蚀，因此不容易导致折旧；
    3、体简单，因此结构的长度短，并且有很优良的制作工艺，因此适用的范围很广；

    三、不锈钢电动闸阀z941w主要零部件材料

    阀体 / 阀盖 ZG1Cr18Ni9Ti ZG00Cr18Ni10 ZG1Cr18Ni12Mo2Ti ZG00Cr17Ni14Mo2 WCB
    零件名称 ZG1Cr18Ni9Ti 系列 ZG00Cr18Ni10 系列 ZG1Cr18Ni12Mo2Ti 系列 ZG00Cr17Ni14Mo2系列 WCB 系列
    闸板 ZG1Cr18NI9Ti ZG00Cr18Ni10 ZG1Cr18Ni12Mo2Ti ZG00Cr17Ni14Mo2 1Cr13
    阀杆 1Cr18Ni9Ti ooCr18Ni10 1Cr18Ni12Mo2Ti ooCr17Ni14Mo2 1Cr13
    填料 PTFE 编织 PTFE 编织 PTFE 编织 PTFE 编织 石墨
    垫片 304L+PTFE 304L+PTFE 316L+PTFE 316L+PTFE 石墨 +304
    压盖 ZG1Cr181Ni10 ZG00Cr18Ni10 ZG1Cr18Ni12Mo2Ti ZG00Cr17Ni14Mo2 WCB
    填料压环 1Cr18Ni9Ti 00Cr18Ni10 1Cr18Mi12Mo2Ti 00Cr17Ni14Mo2 1Cr13
    螺栓 1Cr171Ni2 1Cr171Ni2 1Cr171Ni2 1Cr171Ni2 35CrMoA
    螺母 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni9Ti 45

    四、不锈钢电动闸阀z941w主要性能规范　　

    型号 公称压力(MPa) 实验压力 工作温度 ( ℃) 适用介质
    强度 ( 水 )(Mpa) 密封 ( 水 )空气 低压密封空气(Mpa)
    Z94IH-16C
    Z941W-16P(R)    		 1.6 2.4 1.8 0.6 ≤200 NITRICACID
    硝酸类
    ACETICACID
    醋酸类
    NITRICACID
    Z941W-25P(R) 2.5 3.8 2.8 0.6 ≤200 硝酸类
    Z941W-40P(R) 4.0 6.0 4.4 0.6 ≤200 ACETICACID
    Z941W-64P(R) 6.4 9.6 7.0 0.6 ≤200 醋酸类



  • 五、不锈钢电动闸阀z941w 主要外形连接尺寸

    1.6MPa 主要连接尺寸

    尺寸 DN 15 20 25 32 40 50 65 80 100
    L mm 130 150 160 180 200 250 265 280 300
    H mm 175 180 210 210 350 358 373 435 500
    W mm 180 180 200 200 200 240 240 280 320
    尺寸 DN 125 150 200 250 300 350 400 450 500
    L mm 325 350 400 450 500 550 600 650 700
    H mm 614 674 818 1225 1415 1630 1780 2050 2181
    W mm 360 360 400 450 500 500 600 720 720

    2.5MPa 主要连接尺寸

    尺寸 DN 15 20 25 32 40 50 65 80 100
    L mm 130 150 160 180 200 250 265 280 300
    H mm 175 180 210 210 350 358 373 435 500
    W mm 180 180 200 200 200 240 240 280 320
    尺寸 DN 125 150 200 250 300 350 400 450 500
    L mm 325 350 400 450 500 550 600 650 700
    H mm 614 674 818 1225 1415 1630 1780 2050 2181
    W mm 360 360 400 450 500 500 600 720 720

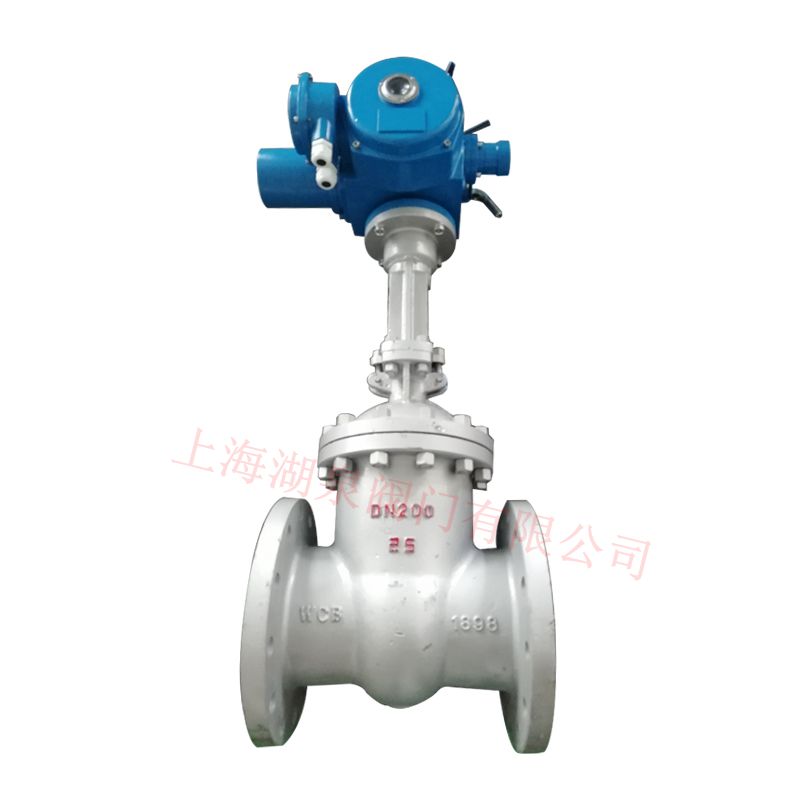

  • 六、不锈钢电动闸阀z941w产品图


    不锈钢电动闸阀z941w
