不锈钢闸阀阀门首页 > 产品展示 > 闸阀 > 不锈钢闸阀 >

产品名称:z941w电动不锈钢楔式闸阀[ 2021-01-07 ]

订购热线:021-64162222
订购传真:021-62677999
质量稳定:实行全过程质量监控,细致入微全方位检测!
价格合理:高效内部成本控制,减少了开支,让利于客户
交货快捷:先进生产流水线,充足的备货,缩短了交货期!
  • 产品介绍
  • 规格尺寸
  • 结构图片
  • 一、z941w电动不锈钢楔式闸阀产品详情

    上海湖泉阀门有限公司生产的Z941W电动法兰闸阀/电动不锈钢闸阀/电动楔式闸阀是由闸阀阀体配用多回转式电动执行器,使阀板作上下直线运动,实现远程控制阀位开关,方便快捷,是由电动、法兰连接、明杆楔式刚性单闸板,阀座密封面材料为不锈钢,公称压力 PN16~PN200,阀门材料为不锈钢闸阀。密封面采用不锈钢和硬质合金,使用寿命长,采用柔性石墨填料、密封可靠,操作轻便灵活,结构形式为弹性楔式单闸板、刚性楔式单闸板双闸板型式。

    二、z941w电动不锈钢楔式闸阀性能规范

     型号

    公称压力
    (MPa)
    实验压力 工作温度(℃) 适用介质
    强度水(MPa) 密封(水)空气(MPa) 低压密封空气(MPa)

    Z941W-16P(R)
    1.6 2.4 1.8 0.6 ≤200 硝酸类
    Z941W-25P(R) 2.5 3.8 2.8 0.6 ≤200 醋酸类
    Z941W-40P(R) 4.0 6.0 4.4 0.6 ≤200 硝酸类
    Z941W-64P(R) 6.4 9.6 7.0 0.6 ≤200 醋酸类

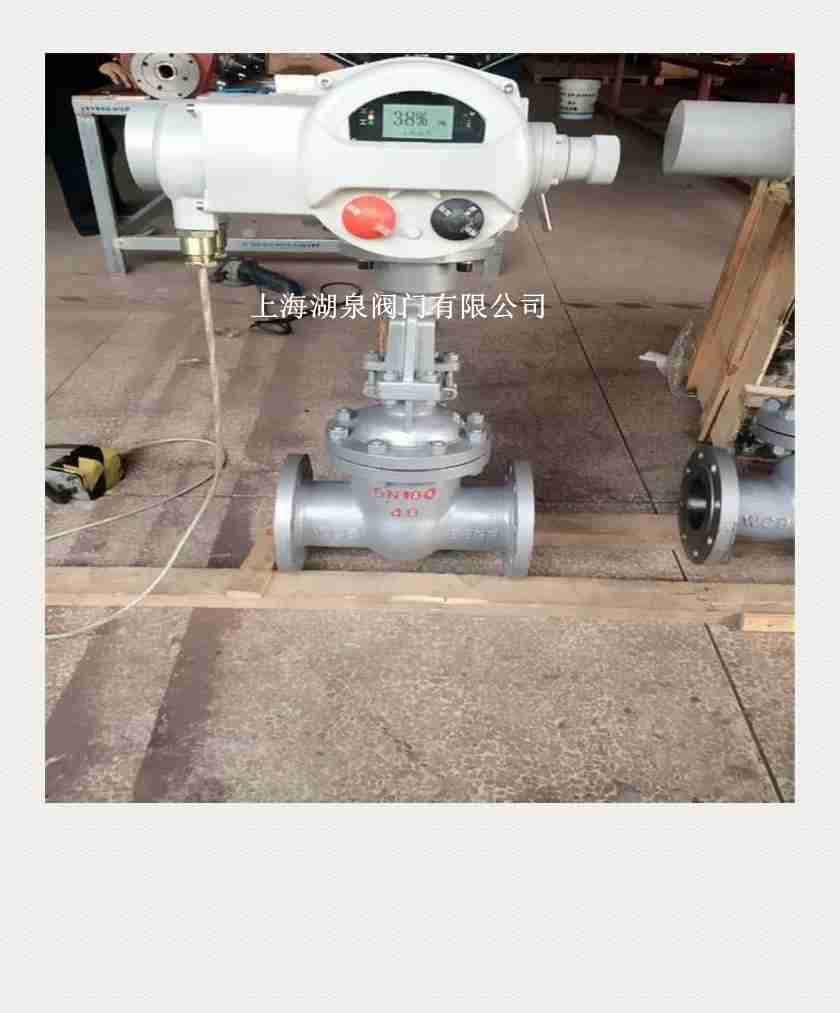

    z941w电动不锈钢楔式闸阀
  • 三、z941w电动不锈钢楔式闸阀主要连接尺寸

    尺寸 DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400 450 500 600
    L mm 130 150 160 180 200 250 265 280 300 325 350 400 450 500 550 600 650 700 800
    H mm 175 180 210 210 350 358 373 435 500 614 674 818 1225 1415 1630 1780 2050 2181 2599
    W mm 180 180 200 200 200 240 240 280 320 360 360 400 450 500 500 600 720 720 720
    z941w电动不锈钢楔式闸阀—2.5MPa主要连接尺寸
    尺寸 DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400 450 500 600
    L mm 130 150 160 180 200 250 265 280 300 325 350 400 450 500 550 600 650 700 800
    H mm 175 180 210 210 350 358 373 435 500 614 674 818 1225 1415 1630 1780 2050 2181 2599
    W mm 180 180 200 200 200 240 240 280 320 360 360 400 450 500 500 600 720 720 720
    z941w电动不锈钢楔式闸阀—4.0MPa主要连接尺寸
    尺寸 DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400
    L mm 130 150 160 180 200 250 280 310 350 400 450 550 650 750 850 950
    H mm 175 180 210 210 350 358 373 435 500 614 674 818 1225 1415 1630 1780
    W mm 180 180 200 200 200 240 240 280 320 360 360 400 450 500 500 600
    z941w电动不锈钢楔式闸阀—6.4MPa主要连接尺寸
    尺寸 DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400
    L mm 170 190 210 230 240 250 280 320 350 400 450 550 650 750 850 950
    H mm 175 180 210 230 350 359 373 435 500 614 674 818 970 1145 1280 1450
    W mm 120 120 140 160 200 240 280 320 360 400 400 450 560 640 800 800
    z941w电动不锈钢楔式闸阀—10.0MPa主要连接尺寸
    尺寸 DN 15 20 25 32 40 50 65 80 100 125 150 200 250
    L mm 170 190 210 230 240 250 280 310 350 400 450 550 650
    H mm 175 180 210 230 350 359 373 435 500 614 674 818 970
    W mm 120 120 160 180 240 280 320 360 400 450 560 640 720
    z941w电动不锈钢楔式闸阀—16.0MPa主要连接尺寸
    尺寸 DN 15 20 25 32 40 50 65 80 100 125 150 200
    L mm 170 190 210 230 240 300 340 390 450 525 600 750
    H mm 175 180 210 230 350 359 373 435 500 614 674 818
    W mm 120 120 140 160 200 240 280 320 360 400 400 450
