产品名称：dn350不锈钢电动闸阀价格[ 2023-03-17 ]

: 订购热线：021-64162222

: 订购传真：021-62677999

: 质量稳定：实行全过程质量监控，细致入微全方位检测！

: 价格合理：高效内部成本控制，减少了开支，让利于客户

: 交货快捷：先进生产流水线，充足的备货，缩短了交货期！

产品介绍
规格尺寸
结构图片

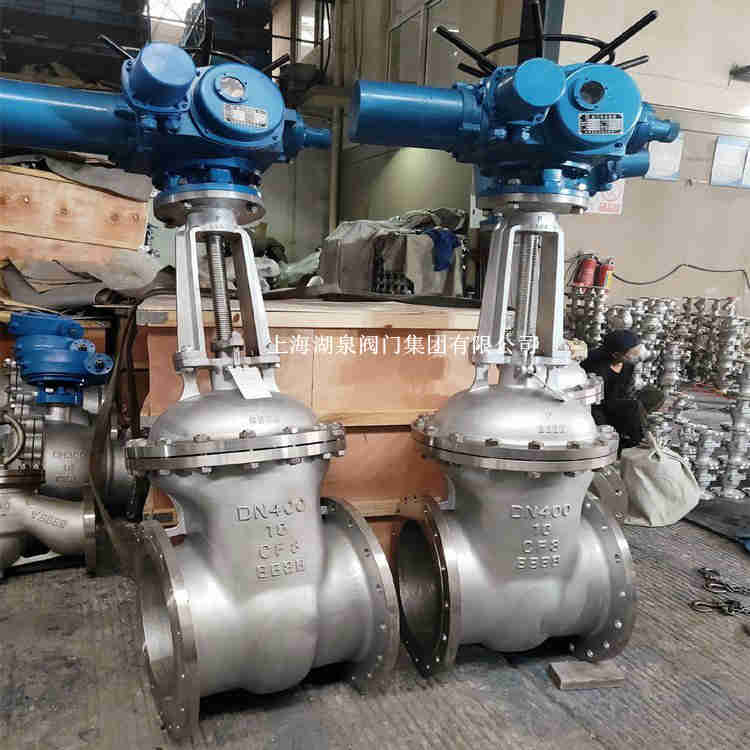

一、dn350不锈钢电动闸阀产品介绍

上海湖泉阀门集团有限公司不锈钢电动闸阀价格，不锈钢阀门厂家,质保一年，服务好,交货快,认证齐全,型号完备,售后完善,以高品质的质量优势和优良的售后保障在广大客户间赢得青睐!不锈钢电动闸阀响应灵敏，安全可靠，很多对控制要求高的厂专为气动仪表控制元件设置压缩空气站。不锈钢闸阀材质分为304不锈钢闸阀，316不锈钢闸阀，321不锈钢闸阀。表示方法为：Z41H-16P。

二、dn350不锈钢电动闸阀产品尺寸表

型号	公称通径	尺寸(mm)
型号	公称通径	L	D	D1	D2	b-f	z-Φd	H	D0
Z41W.	15	130	95	65	45	14-2	44	170	120
	20	150	105	75	55	14-2	44	200	120
	25	160	115	85	65	14-2	44	215	140
	32	180	135	100	78	16-2	48	260	160
	40	200	145	110	85	16-3	48	290	200
	50	250	160	125	100	16-3	48	345	220
	65	265	180	145	120	18-3	48	360	240
	80	280	195	160	135	20-3	88	385	280
	100	300	215	180	155	20-3	88	430	300
	125	325	245	210	185	22-3	88	520	320
	150	350	280	240	210	24-3	8-23	610	350
	200	400	335	295	265	26-3	12-23	765	400
	250	450	405	355	320	30-3	12-25	895	450
	300	500	460	410	375	30-4	12-25	1145	500
	350	550	520	470	435	34-4	16-25	1200	550
	400	600	580	525	485	36-4	16-30	1400	600
	450	650	640	585	545	40-4	20-30	1500	650
	500	700	705	650	608	44-4	20-34	1630	700
	600	800	840	770	718	48-5	20-41	1830	700
