产品名称：刀型电动闸阀[ 2019-09-16 ]

: 订购热线：021-64162222

: 订购传真：021-62677999

: 质量稳定：实行全过程质量监控，细致入微全方位检测！

: 价格合理：高效内部成本控制，减少了开支，让利于客户

: 交货快捷：先进生产流水线，充足的备货，缩短了交货期！

产品介绍
规格尺寸
结构图片

一、刀型电动闸阀详细介绍

Z973H型刀型电动闸阀（刀闸阀）PN6～PN16驱动方式为电动驱动，连接方式为对夹式连接，阀门为明杆平行式刚性单闸板，Z973F 阀座密封面材料为氟塑料、Z973H 阀座密封面材料为不锈钢，公称压力 PN6～16，阀体材料为碳素钢的闸阀。配有多回转式电动装置，使阀板作上下直线运动，并可实现远程控制阀门的打开或关闭。通径范围：DN50～DN500，使用温度 ≤100℃，广泛应用于排水、供热、电站、化工、食品、造纸、制药、煤碳、采矿等工程。

二、刀型电动闸阀安装注意事项

1、手轮、手柄及传动机构均不允许作起吊用，并严禁碰撞。
2、双闸板闸阀应垂直安装（即阀杆处于垂直位置,手轮在顶部)。
3、带有旁通阀的闸阀在开启前应先打开旁通阀（以平衡进出口的压差及减小开启力)。
4、带传动机构的闸阀，按产品使用说明书的规定安装。
5、如果阀门经常开关使用,每月至少润滑一次。
6、安装位置、高度、进出口方向必须符合设计要求，连接应牢固紧密。
7、安装在保温管道上的各类手动阀门，手柄均不得向下。
8、带传动机构的闸阀，按产品使用说明书的规定安装。
9、阀门安装前必须进行外观检查，阀门的铭牌应符合现行国家标准《通用阀门标志》GB12220的规定。对于工作压力大于1.0MPa及在主干管上起到切断作用的阀门，安装前应进行强度和严密性能试验，合格后方准使用。强度试验时，试验压力为公称压力的1.5倍，持续时间不少于5min，阀门壳体、填料应无渗漏为合格。严密性试验时，试验压力为公称压力的1.1倍；试验压力在试验持续的时间应符合GB50243标准要求，以阀瓣密封面无渗漏为合格。

三、刀型电动闸阀主要技术参数

型号	PN	工作压力 / MPa	适用温度 / ℃	适用介质
PZ973H-10C	10~16	1.0~1.6	≤ 100	纸浆、污水、煤浆、灰渣水泥混合物
PZ973H-16C
PZ973F-10P
PZ973F-16P
PZ973Y-10P
PZ973Y-16P

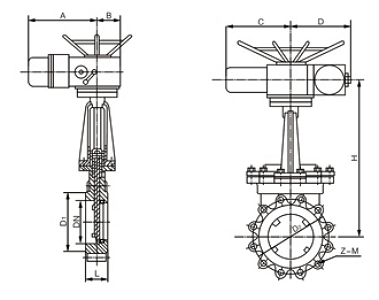

四、刀型电动闸阀外形连接尺寸

MPa	DN	L	D	D1	D2	H	N-M	D0
1.0	50	43	160	125	100	330	4-M16	180
	65	46	180	145	120	360	4-M16	180
	80	46	195	160	135	390	4-M16	220
	100	52	215	180	155	440	8-M16	220
	125	56	245	210	185	510	8-M16	230
	150	56	280	240	210	600	8-M20	280
	200	60	335	295	265	700	8-M20	360
	250	68	390	350	320	840	12-M20	360
	300	78	440	400	368	960	12-M20	400
	350	78	500	460	428	1110	16-M20	400
	400	102	565	515	482	1250	16-M22	400
	450	114	615	565	532	1380	20-M22	530
	500	127	670	620	585	1530	20-M22	530
	600	154	780	725	685	1800	20-M27	600
	700	165	895	840	800	2150	24-M27	600
	800	190	1010	950	898	2420	24-M30	680
	900	203	1110	1050	1005	2680	28-M30	680
	1000	216	1220	1160	1115	3100	28-M30	700
	1200	254	1450	1380	1325	3450	32-M36	800
1.6	50	43	160	125	99	330	4-M16	180
	65	46	185	145	120	360	4-M16	180
	80	46	200	160	135	390	8-M16	220
	100	52	220	180	155	440	8-M16	220
	125	56	250	210	185	510	8-M16	230
	150	56	285	240	210	600	8-M20	280
	200	60	340	295	265	700	12-M20	360
	250	68	405	355	310	840	12-M22	360
	300	78	460	410	375	960	12-M22	400
	350	78	520	470	435	1110	16-M22	400
	400	102	580	525	485	1250	16-M27	400
	450	114	640	585	545	1380	20-M27	530
	500	127	715	650	609	1530	20-M30	530
	600	154	840	770	720	1800	20-M36	600
	700	165	910	840	788	2150	24-M36	600
	800	190	1025	950	898	2420	24-M36	680
	900	203	1125	1050	998	2680	28-M36	680
	1000	216	1255	1170	1110	3100	28-M42	700
	1200	254	1485	1390	1325	3450
