产品名称：pz941h电动闸阀[ 2021-01-11 ]

订购热线：021-64162222
订购传真：021-62677999
质量稳定：实行全过程质量监控，细致入微全方位检测！
价格合理：高效内部成本控制，减少了开支，让利于客户
交货快捷：先进生产流水线，充足的备货，缩短了交货期！
  • 产品介绍
  • 规格尺寸
  • 结构图片

  • 一、pz941h电动闸阀产品概述

    上海湖泉阀门有限公司公司的pz941h电动闸阀是采用我公司生产的的执行器与排渣闸阀组成。适用于公称压力PN1.6～6.4Mpa，工作温度0～100℃的火力电站水利系统及水利工程的灰浆排放系统管路上，切断或接通管路中的介质，适用介质为：灰水混合物，渣水混合物（渣水比1:6,大料度<50MM）。采用中法兰螺栓连接，支管两端为法兰连接或对焊连接。大口径设置滚动轴承，启闭轻松。阀杆经调质和表面氮化处理，有良好的搞腐蚀性，抗擦伤性和耐磨性。上海湖泉排渣闸阀密封副材料为耐磨陶瓷或耐磨合金，耐磨性强，耐磨性强、耐用冲蚀、耐擦伤、摩擦力小、密封可靠。排渣电动闸阀启闭件，采用半密封副强制密封，性能优良。

    二、pz941h电动闸阀产品主要特点

    1、密封填料设计，使上密封安全有效，经久耐用；
    2、三角形的支架节省原料，保证需要的力学性强；
    3、阀体上的导向块使闸板正确运动．挤压块保证闸板有效密封；
    4、不锈钢阀杆经久耐用，双头螺使益的启闭更为迅速；
    5、可任意选用驱动机构；
    6、可提升的闸板密封面，可刮除密封面上的粘着物，自动清除杂物；
    7、不锈钢闸板可防止腐蚀引起的密封泄漏；
    8、整体的不锈钢材质，可防止腐蚀的破坏；
    9、短结构长度，可节省原料，安装空间，也有效支持管道强度；

    三、pz941h电动闸阀产品主要执行标准

    设计制造 JB/T 8691-98
    结构长度 GB/T 15188.2-94
    法兰连接尺寸 GB/T 9113-2000
    阀门检查和试验 GB/T 13927-92

    四、pz941h电动闸阀产品主要零件材料

    阀 体 WCB
    阀 盖 WCB
    支 架 WCB
    闸 板 WCB+耐磨合金 WCB+陶瓷
    阀 杆 2Cr13
    阀 座 WCB+耐磨合金 WCB+陶瓷
    密封环 增强柔性石墨
    填 料 增强柔性石墨
    阀杆螺母 ZCuA110Fe3

    五、pz941h电动闸阀产品主要性能规范

    压力标准 公称压力（MPa）
    试验压力（MPa） 1.6 2.5 4.0 6.4
    强度试验 2.4 3.75 6.0 9.6
    密封试验 1.76 2.75 4.4 7.04

  • 六、pz941h电动闸阀产品主要尺寸及重量

    PZ941H（PZ941Y） 1.6MPa
    DN 50 80 100 150 200 250 300 350 400 450 500
    L 250 280 300 350 400 450 500 550 600 650 700
    H 335 510 685 790 885 1015 1190 1350 1460 1620 1800
    D0 250 280 300 300 350 400 450 500 500 550 550
     PZ941H（PZ941Y） 2.5MPa
    DN 50 80 100 150 200 250 300 350 400 450 500
    L 250 280 300 350 400 450 500 550 600 650 700
    H 335 510 685 790 885 1015 1190 1350 1460 1620 1800
    D0 250 280 300 300 350 400 450 500 500 550 550

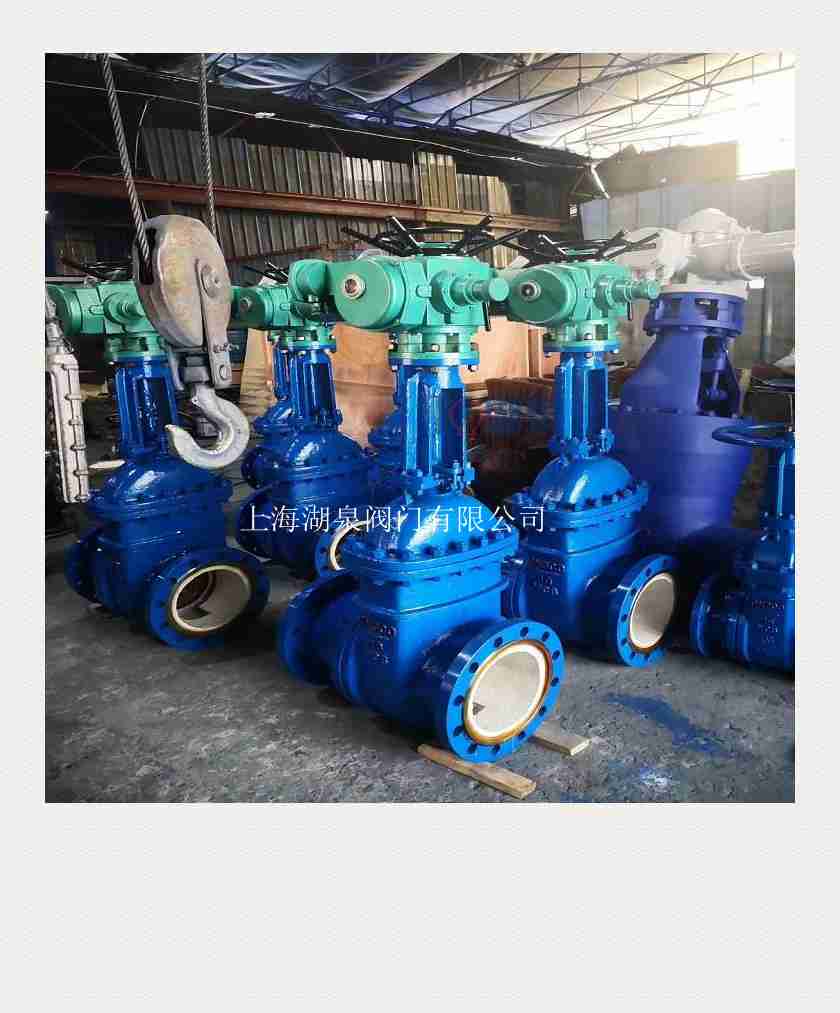

  • 七、pz941h电动闸阀产品主要结构图片

    pz941h电动闸阀
