刀型闸阀阀门首页 > 产品展示 > 闸阀 > 刀型闸阀 >

产品名称:pz973h dn200不锈钢电动刀型闸阀[ 2021-08-31 ]

订购热线:021-64162222
订购传真:021-62677999
质量稳定:实行全过程质量监控,细致入微全方位检测!
价格合理:高效内部成本控制,减少了开支,让利于客户
交货快捷:先进生产流水线,充足的备货,缩短了交货期!
  • 产品介绍
  • 规格尺寸
  • 结构图片
  • 一、pz973h  dn200不锈钢电动刀型闸阀产品介绍

    上海湖泉电动刀形闸阀按照口径不同制成暗杆和明杆两种形式(暗杆DN50~900mm,明杆DN50~900mm),全圆形的直流通道设计不存渣、不卡阻。刀板底端加工成刀刃状,对松软物料如纤维、纸浆、木浆具有切断功能,同时有开启和关闭作用。在刀板上端安装有硬聚四氟乙烯刮泥器,可防止粉尘、砂砾等擦伤性物质进入填料盒,可提高刀板寿命。阀板材质选用不锈钢、它可以配置手轮、手动拉链、正齿轮传动、伞齿轮传动、气动和电动。pz973h  dn200不锈钢电动刀型闸阀内部可制成V形、三角形、五角形通道。V型闸板可作为调节控制使用。连接形式有对夹式、法兰支耳式,密封有金属对金属硬密封、金属对聚胺脂、带增强的聚四氟乙烯软密封,广泛适用于粉尘、化学品处理污水、沉淀池、矿砂、炉渣、煤泥、水泥浆、屠宰厂废水等场合。

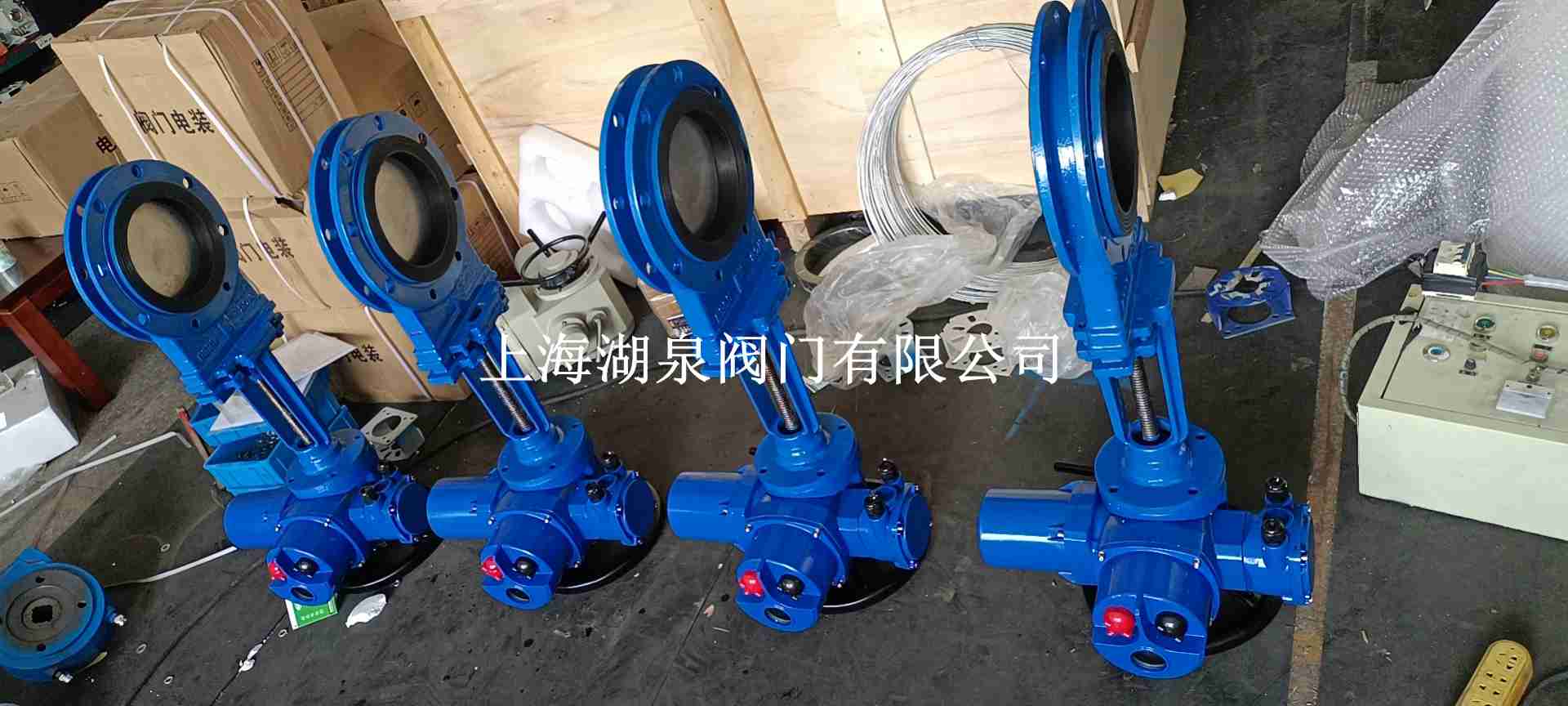

    pz973h  dn200不锈钢电动刀型闸阀

    二、pz973h  dn200不锈钢电动刀型闸阀产品电动装置参数

    1、pz973h  dn200不锈钢电动刀型闸阀电源:AC380V、50HZ。
    2、标准型:标准型产品具有防尘、防雨水的外壳保护能力、防护等级IP65,可直接用于户外。
    3、防水型:防水型产品具有防尘、防浸水(IP67)的外壳防护等级。
    4、防爆型(EX):防爆等级为DII BT4/DII CT4(不含乙炔)。
    5、pz973h  dn200不锈钢电动刀型闸阀环境温度:-20℃~40℃。
    6、pz973h  dn200不锈钢电动刀型闸阀可?。号涞缙刂破?。

    三、pz973h  dn200不锈钢电动刀型闸阀产品性能规范

    公称压力(MPa) 壳体试验(MPa) 密封试验(MPa) 工作温度 适用介质
    1.0
    1.6
    1.5
    2.4
    1.1
    1.8
    ≤100℃
    ≤425℃
    纸浆、污水、煤浆、灰、渣水混和物

    四、pz973h  dn200不锈钢电动刀型闸阀产品主要零件材料

    阀体、上盖 碳钢、不锈钢
    阀板 不锈钢
    阀杆 不锈钢
    密封圈 橡胶、四氟、不锈钢、硬质合金

    五、pz973h  dn200不锈钢电动刀型闸阀产品性能规范

    公称压力
    壳体试验 1.5XPN
    密封试验 1.1XPN
    工作温度 橡胶≤80℃ 四氟密封≤180℃ 硬密封≤425℃
    适用介质 纸浆 污水

    品牌 湖泉 型号 PZ973(H/X/Y)-(1.0/1.6) 连接形式 对夹
    主体材料 铸铁,铸钢,不锈钢 公称通径 50~1200(mm) 适用介质 水,蒸汽,油品,空气等
    密封形式 四氟密封 标准 外形 中型
    流动方向 双向 驱动方式 手动 零部件及配件 配件
    用途 疏水 压力环境 常压 工作温度 常温
    类型(通道位置) 直通式 3C阀门类别 工业 材质 铸铁,铸钢,不锈钢

  • 六、PZ973H、PZ973F、PZ973Y (PN16) 电动刀型闸阀外形尺寸

    50 43 160 125 99 285 4×M16 180
    65 46 185 145 120 295 4×M16 180
    80 46 200 160 135 315 8×M16 220
    100 52 220 180 155 365 8×M16 220
    125 56 250 210 185 400 8×M16 230
    150 56 285 240 210 475 8×M20 280
    200 60 340 295 265 540 12×M20 360
    250 68 405 355 310 630 12×M22 360
    300 78 460 410 375 780 12×M22 400
    350 78 520 470 435 885 16×M22 400
    400 102 580 525 485 990 16×M27 400
    450 114 640 585 545 1100 20×M27 530
    500 127 715 650 609 1200 20×M30 530
    600 154 840 770 720 1450 20×M36 600
    800 190 1025 950 898 2000 24×M36 680
