刀型闸阀阀门首页 > 产品展示 > 闸阀 > 刀型闸阀 >

产品名称：电动矿浆刀闸阀[ 2021-09-29 ]

订购热线：021-64162222
订购传真：021-62677999
质量稳定：实行全过程质量监控，细致入微全方位检测！
价格合理：高效内部成本控制，减少了开支，让利于客户
交货快捷：先进生产流水线，充足的备货，缩短了交货期！
  • 产品介绍
  • 规格尺寸
  • 结构图片

  • 一、电动矿浆刀闸阀产品介绍

    上海湖泉阀门集团有限公司PZ973X/H/Y-10C/16P电动矿浆刀闸阀、电动耐磨插板阀、煤浆闸阀驱动部分采用多回转电动装置，用以驱动和控制阀门的开启和关闭，操作人员可以在控制室内远距离对阀门进行控制也可以现场手动操作，也可以与计算机配合实现计算机自动控制。它广泛应用于排水、供热、电站、化工、煤碳、采矿等工程，满足了现代工、农业自动化要求。PZ973H/X-10C污泥加长杆电动刀闸阀PZ973H电动对夹刀闸阀具有“闸刀”的功能，能闸断介质中各类杂物。闸板选用全材质不锈钢，大大提高了防腐性，可防止密封泄漏。上密封填料采用柔性 PTFE ，密封可靠、操作轻便灵活。占用有效空间小，能有效支持管道的强度，可减少管道振动的可能。

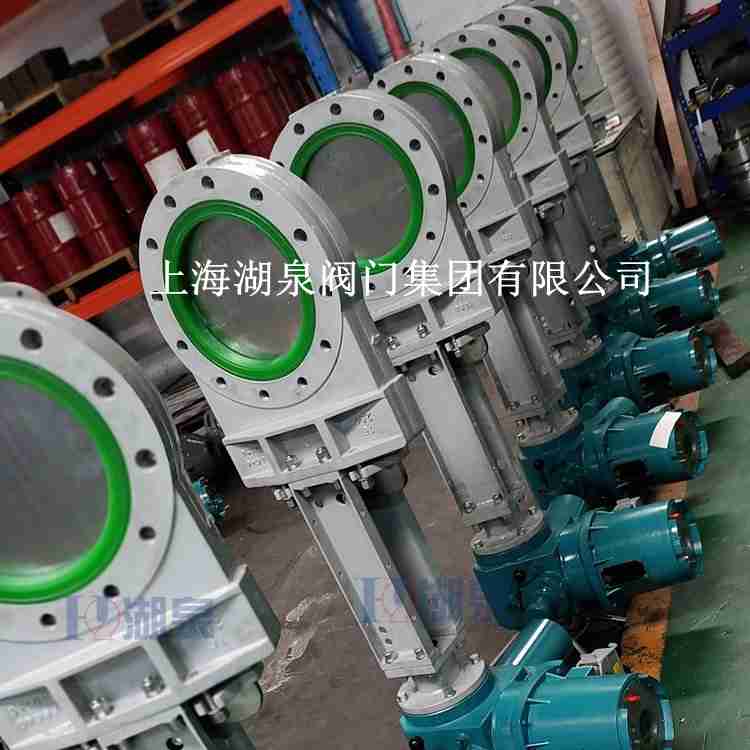

    电动矿浆刀闸阀

    二、电动矿浆刀闸阀产品参数

    产品名称 电动矿浆刀闸阀（对夹式）
    工作原理 阀门关闭时，密封胶圈压紧闸板，形成密封；
    当阀门开启时，两个密封胶圈相互压紧形成密封
    型号规格 pz973X DN25-DN800
    阀体材质 碳钢/铸铁
    胶圈材质 天然橡胶/EPDM
    加强层 内置加固支撑圈，以防衬套过压变形
    压力/温度 0.6Mpa/1.0Mpa/1.6Mpa   /   -35℃~+130℃
    法兰标准 国标 PN10/16 、美标ANSI 150LB 等其他标准
    适用介质 污水、矿浆、酸碱性介质、干粉等
    控制条件 开关型电动执行器
    电压 220V / 380V
    阀门优点 100%气泡级密封保证下游零泄露；
    双向设计；无扰流，降低压力损失；
    无阀座阀腔，避免物料堆积，
    无金属部件与介质直接接触；
    胶圈易更换，轻松维护，降低成本

    三、电动矿浆刀闸阀产品电动装置参数

    电源：AC380V、50HZ。
    标准型：标准型产品具有防尘、防雨水的外壳 保护能力、?；さ燃禝P65，可直接用于户外。
    防水型：产品具有防尘、防浸水(IP67)的外壳防护等级。
    防爆型(EX)：防爆等为DⅡ BT4/DⅡ CT4(不含乙炔)。
    环境温度：-20℃~40℃
    可选：配电气控制器
    设计制造 JB/T8691-98 结构长度 GB/T 法兰连接尺寸 GB/T阀门检查和试验 GB/T
    工作环境：
    环境温度：-20~+60℃（特殊订货-40~+80℃）。
    相对湿度：≤90%（25℃时）。
    防护类型：普通型和户外型用于无易燃、易爆和无腐蚀性介质的场所，其中普通型用于户内；隔爆型产品有dⅠ和dⅡBT4两种，dⅠ适用于煤矿非采掘工作面；dⅡBT4用于工厂，适用于环境为ⅡA、ⅡB级T1~T4组的爆炸性气体混合物。（详见GB3836.1）
    防护等级：户外型和防爆型为IP65（特殊订货IP67）。
    工作制：短时15分钟（特殊订货30分钟）。

  • 公称压力 DN L D1 D2 H A   C D Z-M 电装型号
    0.6MPa 50 48 90 110 600 215 125 318 197 4-M12 DZ10
    65 48 110 130 670 215 125 318 197 4-M12 DZ10
    80 51 125 150 680 215 125 318 197 4-M16 DZ10
    100 51 145 170 700 215 125 318 197 4-M16 DZ10
    125 57 175 200 720 215 125 318 197 8-M16 DZ10
    150 57 200 225 790 215 125 318 197 8-M16 DZ10
    200 70 225 280 850 215 175 363 197 R-M16 D715
    250 70 310 335 1100 215 125 363 197 12-M16 DZ20
    300 76 362 395 1180 215 125 363 197 12-M20 DZ20
    350 76 412 445 1280 215 125 363 197 12-M20 DZ30
    400 89 462 495 1460 215 125 363 197 16-M20 DZ45
    450 89 518 550 1600 240 235 437 227 16-M20 DZ45
    500 114 568 600 1800 240 235 437 227 16-M20 DZ60
    600 114 670 705 2100 240 235 437 227 20-M22 DZ60
    700 127 775 810 2300 274 260 526 283 24-M22 DZ90
    800 127 880 920 2500 274 260 526 283 24-M27 DZ120
    900 154 980 1020 2700 319 295 554 309 27-M27 DZ180
    1000 165 1080 1120 2900 319 295 554 309 28-M27 DZ250
    1200 190 1295 1340 2300 319 295 554 309 32-M30 DZ250
    1.0 MPa 50 48 100 125 600 215 125 318 197 4-M16 DZ10
    65 48 120 145 670 215 125 318 197 4-M16 DZ10
    80 51 135 160 680 215 125 318 197 4-M16 DZ10
    100 51 155 180 700 215 125 318 197 8-M16 DZ10
    125 57 185 210 720 215 125 318 197 8-M16 DZ10
    150 57 210 240 790 215 125 363 197 8-M20 DZ15
    200 70 265 295 850 215 125 363 197 8-M20 DZ20
    250 70 320 350 1140 215 125 363 197 12-M20 DZ20
    300 76 368 400 1180 215 125 363 197 12-M20 DZ30
    350 76 428 460 1280 215 125 363 197 16-M20 DZ30
    400 89 482 515 1460 240 235 437 227 16-M22 DZ45
    450 89 532 565 1600 240 235 437 227 20-M22 DZ45
    500 114 585 620 1800 240 235 437 227 20-M22 DZ60
    600 114 685 725 2100 240 235 437 277 20-M27 DZ60
    700 127 800 840 2300 274 260 526 283 24-M27 DZ120
    800 127 898 950 2500 319 295 554 309 24-M30 DZ180
    900 154 1005 1050 2700 319 295 554 309 28-M30 DZ180
    1000 165 1115 1160 2900 319 295 554 309 28-M30 DZ250
    1200 190 1325 1380 3400 319 295 554 309 32-M36 DZ258
