产品名称：隔爆型电动蝶阀[ 2015-12-14 ]

: 订购热线：021-64162222

: 订购传真：021-62677999

: 质量稳定：实行全过程质量监控，细致入微全方位检测！

: 价格合理：高效内部成本控制，减少了开支，让利于客户

: 交货快捷：先进生产流水线，充足的备货，缩短了交货期！

产品介绍
规格尺寸
结构图片

一、D943H-16C DN500 隔爆型电动蝶阀产品介绍

本蝶阀均引进国外先进技术，有双向密封功能，产品符合国家GB/T13927-92阀门压力试验标准。阀板全采用不锈钢。它广泛应用于电力、环保、化工、钢厂、石油等行业的工业过程自动控制系统中。

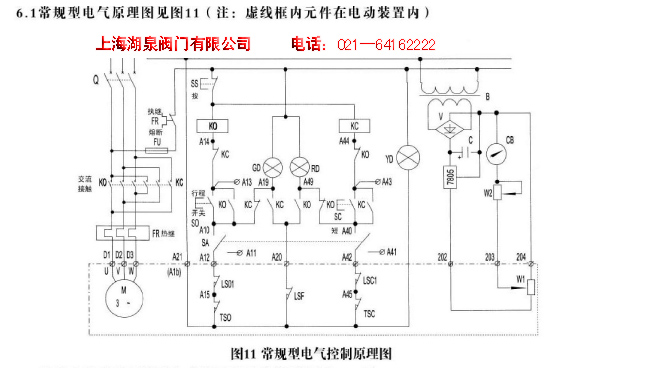

二、D943H-16C DN500 隔爆型电动蝶阀接线图

三、D943H-16C DN500 隔爆型电动蝶阀性能特点

    1．结构独特、型小轻便、操作灵活、省力、方便；
    2．密封可靠，可达到气密封无泄漏；
    3．流量特性趋于直线调节性有最佳；
    4．采用三偏心原理，使密封面近似零靡损延长了阀门的使用寿命；
    5．应用范围广。如：可用于水、蒸气、油品、空气、煤气等介质。

四、D943H-16C DN500 隔爆型电动蝶阀外形及尺寸

公称通径DN	结构长度（标准值）		外形尺寸（参考值）			连接尺寸9标准植）
公称通径DN	结构长度（标准值）		外形尺寸（参考值）			PN0.6MPa PN1.0MPa PN1.6MPa
毫米（mm)	L	H	H0	A	B	D	D1	D2	n-d	D	D1	D2	n-d	D	D1	D2	n-d
50	108	82.5	338	180	65	140	110	88	4~14	165	125	99	4~18	165	125	99	4~18
65	112	92.5	358	180	65	160	130	108	4~14	185	145	118	4~18	185	145	118	4~18
80	114	100	413	245	72	190	150	124	4~18	200	160	132	8~18	200	160	132	8~18
100	127	110	428	240	72	210	170	144	4~18	220	180	156	8~18	220	180	156	8~18
125	140	125	444	240	72	240	200	172	8~18	250	210	184	8~18	250	210	184	8~18
150	140	142.5	553	350	93	265	225	199	8~18	285	240	211	8~22	285	240	211	8~22
200	152	170	678	350	93	320	280	254	8~18	340	295	266	8~22	340	295	266	12~22
250	250	197.5	742	550	350	375	335	309	12~18	395	350	319	12~22	405	355	319	12~26
300	270	222.5	803	600	350	440	395	363	12~22	445	400	370	12~22	460	410	370	12~26
350	290	252.5	866	600	350	490	445	413	12~22	505	460	429	16~22	520	470	429	16~26
400	310	282.5	940	600	350	540	495	463	16~22	565	515	480	16~26	580	525	480	16~30
450	330	307.5	995	750	380	595	550	518	16~22	615	565	530	20~26	640	585	548	20~30
500	350	335	1058	750	380	645	600	568	20~22	670	620	582	20~26	715	650	609	20~33
600	390	390	1163	750	380	755	705	667	20~26	780	725	682	20~30	840	770	720	20~36
700	430	447.5	1283	750	380	860	810	772	24~26	895	840	794	24~30	910	840	794	24~36
800	470	507.5	1398	750	380	975	920	878	24~30	1015	950	901	24~33	1025	950	901	24~39
900	510	557.5	1498	1250	380	1075	1020	978	24~30	1115	1050	1001	28~33	1125	1050	1001	28~39
1000	550	615	1608	1500	580	1175	1120	1078	28~30	1230	1160	1112	28~36	1255	1170	1112	28~42
1200	630	727.5	1876	1500	580	1405	1340	1295	32~33	1455	1380	1328	32~39	1485	1390	1328	32~
