电动截止阀阀门首页 > 产品展示 > 截止阀 > 电动截止阀 >

产品名称：上海电动截止阀j941h25cdn250[ 2021-11-18 ]

订购热线：021-64162222
订购传真：021-62677999
质量稳定：实行全过程质量监控，细致入微全方位检测！
价格合理：高效内部成本控制，减少了开支，让利于客户
交货快捷：先进生产流水线，充足的备货，缩短了交货期！
  • 产品介绍
  • 规格尺寸
  • 结构图片

  • 一、电动截止阀j941h25cdn250  产品介绍

    上海湖泉阀门厂家 电动截止阀j941h25cdn250由电动执行器和截止阀两部分组成。它的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。湖泉阀杆的运动形式，有升降杆式（阀杆升降，手轮不升降），也有升降旋转杆式（手轮与阀杆一起旋转升降，螺母设在阀体上）。该电动截止阀产品能适用于各种压力、温度及介质工况。阀在管路中主要用来做切断、分配和改变介质的流动方向，一般不做调节使用，因为调节时不平衡力太大，对阀芯的冲蚀比较厉害。

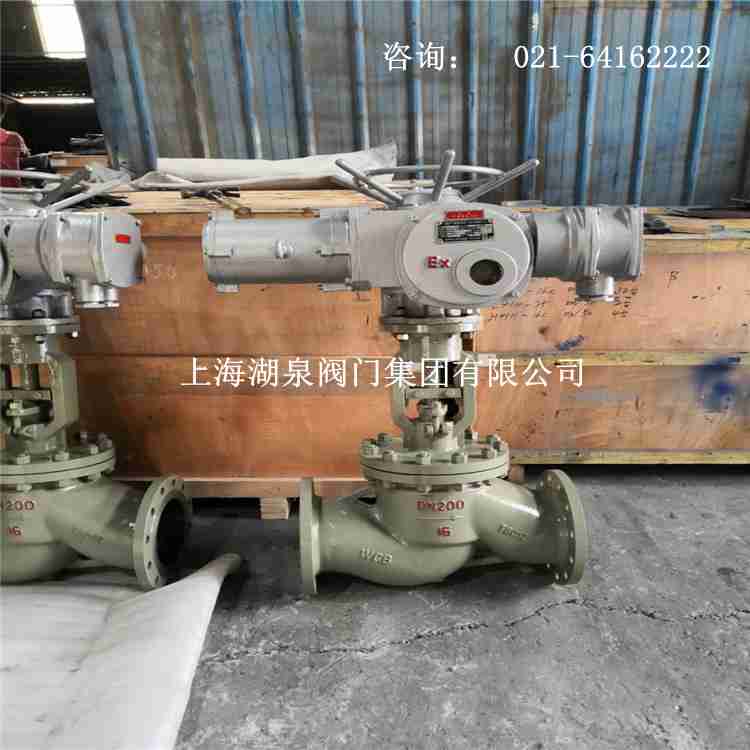

    上海电动截止阀j941h25cdn250
    j941h25cdn250电动截止阀

    二、电动截止阀j941h25cdn250  产品技术参数

    阀体 阀盖 阀瓣 密封圈 阀杆 填料 适用介质 适用温度 (≤℃)
    WCB WCB+D507MO D577 2Crl3 柔性石墨 水、油品、蒸汽 425
    ZGlCrl8Ni9Ti 0Crl8Ni9Ti+
    Stellite12    		 Stellite6 lCrl8Ni9Ti PTFE 硝酸类 200
    ZGlCrl8Ni2Mo2Ti CF8M+
    Stellite12    		 lCrl8Ni2Mo2Ti lCrl8Ni2Mo2Ti PTFE 磷酸类、
    碱类、混酸    		 200
    ZG00Crl7Nil4M02 CF3M+
    Stellite12    		 Stel1ite6 316L PTFE 磷酸类、
    尿素、甲铵液    		 200
    ZGlCr5MO ZGlCr5MO+
    Stellite12    		 Stel1ite6 25Cr2Mo1VA 柔性石墨 水、油品、蒸汽 550

    阀体 阀盖 阀瓣 密封圈 阀杆 填料 适用介质 适用温度 (≤℃)
    WCB WCB+D507MO D577 2Crl3 柔性石墨 水、油品、蒸汽 425
    ZGlCrl8Ni9Ti 0Crl8Ni9Ti+
    Stellite12    		 Stellite6 lCrl8Ni9Ti PTFE 硝酸类 200
    ZGlCrl8Ni2Mo2Ti CF8M+
    Stellite12    		 lCrl8Ni2Mo2Ti lCrl8Ni2Mo2Ti PTFE 磷酸类、
    碱类、混酸    		 200
    ZG00Crl7Nil4M02 CF3M+
    Stellite12    		 Stel1ite6 316L PTFE 磷酸类、
    尿素、甲铵液    		 200
    ZGlCr5MO ZGlCr5MO+
    Stellite12    		 Stel1ite6 25Cr2Mo1VA 柔性石墨 水、油品、蒸汽


  • 三、电动截止阀j941h25cdn250  产品主要规格尺寸

    1.6-4.0MPa主要外形连接尺寸及重量
    公称压力PN(MPa) 公称通径DN(mm) 标准值 参考值
    L D D1 n2 D6   f f1 Z-φd L1 H 重量(kg)
    1．6 50 230 160 125 100   16 3   4-φ18 590 645 48
    65 290 180 145 120   18 3   4-φ18 590 690 60
    80 310 195 160 135   20 3   8-φ18 590 715 65
    100 350 215 180 155   20 3   8-φ18 590 770 71
    125 400 254 210 185   22 3   8-φ18 590 780 119
    150 480 280 240 210   24 3   8-φ23 590 810 210
    200 600 335 295 265   26 3   12-φ23 810 967 320
    250 622 405 355 320   30 3   12-φ25 810 1143 550
    300 698 460 410 375   30 4   12-φ25 830 1292 785
    2.5 50 230 160 125 100   20 3   4-φ18 590 645 50
    65 290 180 145 120   22 3   8-φ18 590 690 65
    80 310 195 160 135   22 3   8-φ18 590 715 67
    100 350 230 190 160   24 3   8-φ23 590 770 73
    125 400 270 220 188   28 3   8-φ25 590 780 127
    150 480 300 250 218   30 3   8-φ25 810 810 215
    200 600 360 310 278   34 3   12-φ25 810 967 322
    250 622 425 370 332   36 3   12-φ30 830 1143 585
    300 698 485 430 390   40 4   16-φ30 830 1292 795
    4．0 50 230 160 125 100 88 20 3 4 4-φ18 590 645 61
    65 290 180 145 120 110 22 3 4 8-φ18 590 690 75
    80 310 195 160 135 121 22 3 4 8-φ18 590 715 84
    100 350 230 190 160 150 24 3 4．5 8-φ23 590 770 101
    125 400 270 220 188 176 28 3 4．5 8-φ25 810 782 207
    150 480 300 250 218 204 30 3 4．5 8-φ25 810 875 226
    200 600 375 320 282 260 38 3 4．5 12-φ30 810 1160 399

    6.4-16MPa主要外形连接尺寸及重量
    6．4 50 300 175 135 105 88 26 3 4 4-φ23 590 710 64
    65 340 200 160 130 110 28 3 4 8-φ23 590 750 77
    80 380 210 170 140 121 30 3 4 8-φ23 590 785 86
    100 430 250 200 168 150 32 3 4．5 8-φ25 810 837 171
    125 500 295 240 202 176 36 3 4．5 8-φ30 810 1031 243
    150 550 340 280 240 204 38 3 4．5 8-φ34 830 1066 296
    200 650 405 345 300 260 44 3 4．5 12-φ34 830 1213 420
    10．0 50 300 195 145 112 88 28 3 4 4-φ25 590 714 81
    65 340 220 170 138 110 32 3 4 8-φ25 590 734 102
    80 380 230 180 148 121 34 3 4 8-φ30 810 847 175
    100 430 265 210 172 150 38 3 4．5 8-φ30 810 950 194
    125 500 310 250 210 176 42 3 4．5 8-φ34 830 1141 285
    150 550 350 290 250 204 46 3 4．5 12-φ34 830 1240 450
    200 650 430 360 312 260 54 3 4．5 12-φ4l 830 1425 850
    16．0 50 300 215 165 132 88 36 3 4 8-φ25 590 562 92
    65 340 245 190 152 110 44 3 4 8-φ30 810 743 165
    80 380 260 205 168 121 46 3 4 8-φ30 830 820 216
    100 430 300 240 200 150 48 3 4．5 8-φ34 830 935 238
