产品名称：j941Y-40C DN200智能一体化不锈电动截止阀[ 2023-03-02 ]

: 订购热线：021-64162222

: 订购传真：021-62677999

: 质量稳定：实行全过程质量监控，细致入微全方位检测！

: 价格合理：高效内部成本控制，减少了开支，让利于客户

: 交货快捷：先进生产流水线，充足的备货，缩短了交货期！

产品介绍
规格尺寸
结构图片

更多产品点击：截止阀

一、j941Y-40C DN200智能一体化不锈电动截止阀产品介绍

上海湖泉阀门集团有限公司电动截止阀由智能型电动执行器和截止阀组成。该电动执行器接收控制系统开关信号,带动截止阀阀杆和阀芯上下动作,完成开关控制过程。电动执行器为Z型多回转电动执行器,有户外型,整体型，可使用在各种压力、温度及介质的工况当中,广泛用于公称压力在PN1.6～16MPa,工作温度-29～550℃的环保、石油、化工等行业，智能调节型电动截止阀有户外型,整体型,调节型,防爆型,智能一体化型。执行器带有手动功能,停电时可以手动操作,有反馈信号给控制器,实时显示阀门的开关状态。

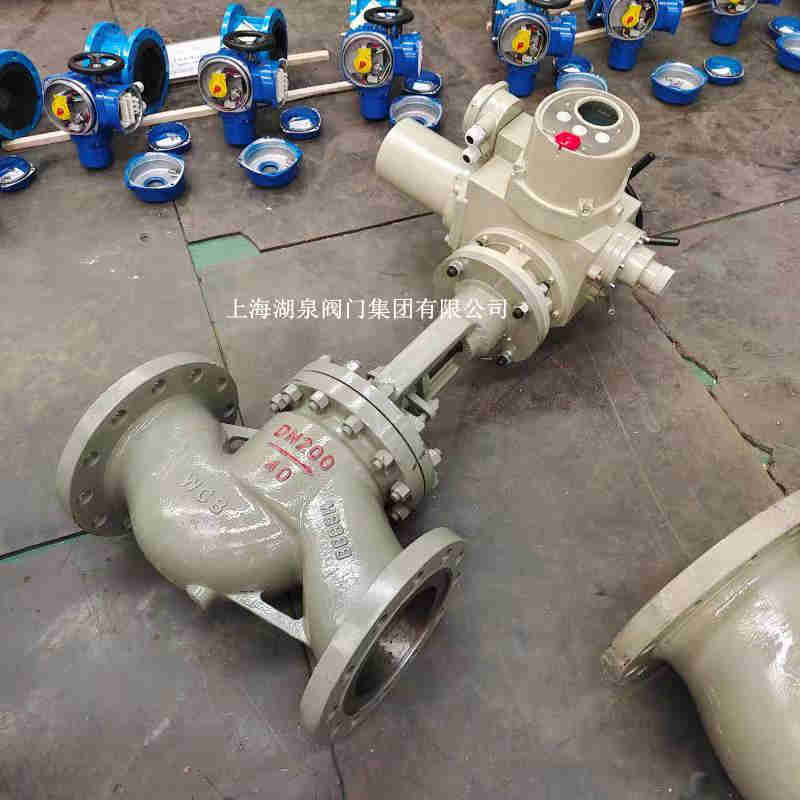

j941Y-40C DN200智能一体化不锈电动截止阀

二、j941Y-40C DN200智能一体化不锈电动截止阀产品特点

1、智能通信,智能控制智能电动执行器利用微机技术和现场通信技术,实现双向通信、PID调节、在线自动标定、自校正与自诊断等多种控制技术要求的功能,有效提高控制水平。
2、机电一体化智能化电动执行机构将伺服放大器与执行机构合为一体,驱动电路应用功能强大的集成模块,结构简单,控制性能好。
3、控制方法有利于解决电机的惯性问题,实现准确定位,提高控制精度,控制精度可达1/250,国产的普通型电动执行器控制精度一般为2.5/100。

三、j941Y-40C DN200智能一体化不锈电动截止阀产品技术参数

产品类型	适用介质	适用温度
J941Y-C型	水、蒸汽、油品	≤425℃
J941Y-I型	水、蒸汽、油品	≤550℃

产品类型 Product classification	零件名称Part name
产品类型 Product classification	阀体阀盖 Body bonnet	阀杆 Valve stem	阀瓣 Disc	密封面 Sealing face	阀杆螺母 Yoke nut	填料 Packing	紧固件 Fastener	手轮 Handwheel
J941Y-C型	25、WCB	铬不锈钢 Cr.Stainless steel	2Cr1325	钴基硬质合金钢 steelY:Co-based carbide alloy steel	铝青铜 Albronze	柔性石墨 Flexible graphite	优质碳钢 High-grade carbon steel	可锻铸铁 Forgeable cast-iron
J941Y-I型	铬钼钢 Cr.Mo steel	铬钼钢 Cr.Mo steel	合金钢 Alloy steel	钴基硬质合金钢 C0-based carbide alloy steel	铝青铜 Albronze	柔性石墨 Flexible graphite	合金钢 Alloy steel	可锻铸铁 Forgeable cast-iron

公称通径 DNNominal diameter	主要外形尺寸和连接尺寸(mm)									重量(kg) Weight
公称通径 DNNominal diameter	L	D	D1	D2	b	f	z-d	H	D0	重量(kg) Weight
J941Y-16C J941Y-16I
10	130	90	60	40	14	2	4-14	198	120	4.7
15	130	95	65	45	16	2	4-14	218	120	5.2
20	150	105	75	55	16	2	4-14	258	140	7.1
25	160	115	85	65	16	2	4-14	275	160	7.4
32	180	135	100	78	18	2	4-18	280	180	8.5
40	200	145	110	85	18	3	4-18	330	200	12.5
50	230	160	125	100	18	3	4-18	350	240	20
65	290	180	145	12	18	3	4-18	400	280	25
80	310	195	160	135	20	3	8-18	355	280	35
100	350	215	180	155	22	3	8-18	415	320	50
125	400	245	210	185	24	3	8-18	460	360	75
150	480	280	240	210	24	3	8-23	510	400	100
200	600	335	295	265	26	3	12-23	710	400	210
250	650	405	355	320	30	3	12-23	786	450	446
300	750	460	410	375	30	3	12-23	925	500	648
