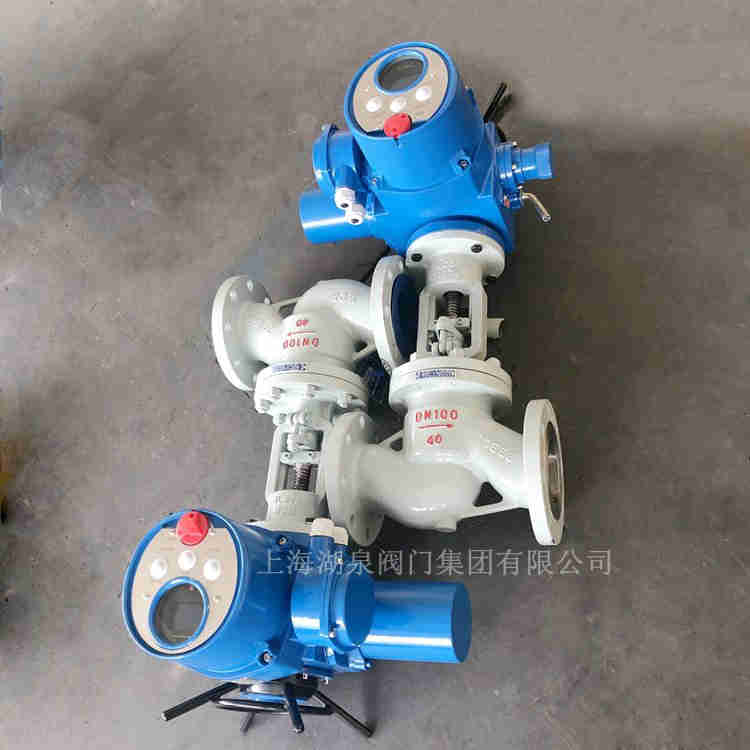

一、电动截止阀^DN80^J941H-25简介

上海湖泉阀门集团有限公司电动截止阀是一种常用的截断阀，主要用来按通或截断管路中的介质，一般不用于调节流量，截止阀适用的压力、温度范围很大，但一般用于中、小口径的管道。与闸阀相比，截止阀的结构较简单，制造与维修都较方便,密封面不易磨损、擦伤，密封性较好，寿命较长。启闭时阀瓣行程较小，启闭时间较短，阀门高度较小。用于给排水、煤气、电力、冶金、石油、化工、轻纺以及城建等行业，在蒸汽、水、油类介质的管路上作启闭用。

二、电动截止阀^DN80^J941H-25主要技术参数

电源：电机为三相交流，380V（特殊订货660V或220V）,50Hz（特殊订货60Hz）；控制线为220V，50Hz（特殊订货60Hz）；远程控制为24VDC。

工作环境：

环境温度：-20~+60℃（特殊订货-40~+80℃）。

相对湿度：≤90%（25℃时）。

防护类型：普通型和户外型用于无易燃、易爆和无腐蚀性介质的场所，其中普通型用于户内；隔爆型产品有dⅠ和dⅡBT4两种，dⅠ适用于煤矿非采掘工作面；dⅡBT4用于工厂，适用于环境为ⅡA、ⅡB级T1~T4组的爆炸性气体混合物。（详见GB3836.1）

防护等级：户外型和防爆型为IP65（特殊订货IP67）。

工作制：短时15分钟（特殊订货30分钟）。

三、电动截止阀^DN80^J941H-25特点

1、阀体和阀盖连接形式：PN10-64采用栓接阀盖；PN64-320采用自压密封式阀盖。

2、阀杆螺母：通常情况下，阀杆螺母材料采用ASTM A439 D2，同时可以根据用户要求采用铜合金等材料，对于大口径的截止阀，装滚动轴承，可以有效减小截止阀的开启力矩使阀门可以轻松开关。

3、阀杆设计：采用整体锻造工艺制成，按照标准要求确定***小直径。

4、阀盖垫片形式：PN10-64截止阀采用不锈钢石墨缠绕垫片；PN100截止阀可用不锈钢石墨缠绕垫片也可采用金属环垫片；PN160截止阀可采用金属环垫片，PN320截止阀采用自压密封金属环。

5、电压AC380V电动铸钢截止阀结构特点：栓接阀盖，明杆支架和升降式阀杆金属封面。

6、上密封座设计：我公司提供的所有截止阀都有倒密封设计，通常情况下，碳钢截止阀的阀座设计采用分离式倒密封结构，不锈钢截止阀的倒密封面非?？煽?。虽然按照标准API600中有倒密封，但这不作为在带压情况下更换填料的依据。
