全国服务热线021-64162222

电动球阀阀门首页 > 产品展示 > 球阀 > 电动球阀 >

产品名称：dn10/25/40/50/65电动球阀[ 2020-04-01 ]

订购热线：021-64162222
订购传真：021-62677999
质量稳定：实行全过程质量监控，细致入微全方位检测！
价格合理：高效内部成本控制，减少了开支，让利于客户
交货快捷：先进生产流水线，充足的备货，缩短了交货期！
  • 产品介绍
  • 规格尺寸
  • 结构图片

  • 一、dn10/25/40/50/65电动球阀产品说明

    dn10/25/40/50/65电动球阀是一种转角0~90°的旋转类球阀，它的控制功能是由电动装置来对阀门的开、闭以及调节联动完成非人工的电气控制或计算机控制。阀球、阀杆采用浮动密封结构，它具有高可靠性、高精度、多功能、低功耗、长寿命、强抗干扰能力、优越的性能价格比、小体积、新颖的外观、便于安装及使用等特点，广泛适用于水、海水、污水、酸、碱、盐、食品、石油、化工、冶金、环保工程、给排水、水处理、预付费冷热水表、工业自控等行业。



    二、dn10/25/40/50/65电动球阀产品优点

    1、功能强劲：
    a.智能型、比例型、开关型、各类信号输出；
    b.全行程时间15秒、30秒、60秒等供选择；
    c.智能型控制模块集成于电动装置本体中，无须外接定位器；
    2、可靠性能：
    a.特殊的铜合金锻造一体化蜗轮强度高、耐磨性好、传动精度高；
    b.优质进口轴承、电器元件等关零部件提高了使用寿命；
    c.通过1500V耐压测试，F级绝缘电机安全可靠；
    d.IP67高标准防护等级；
    3、使用方便：
    a.免加油、免检点、防水防锈、任意角度安装；
    b.采用单相电源，外接线路简单，并有多种电源供选择；
    4、唯美外观
    a.铝合金压铸外壳，精确流畅销；
    b.体积和重量仅相当于传统的35%；


    三、dn10/25/40/50/65电动球阀产品主要技术参数

    零件名称 材料
    材料代号 Ｃ Ｌ Ｐ Ｒ
    阀体　阀盖 WCB ZGOOCr17Ni14Mo2(CF3M) ZG1Cr18Ni9Ti(CF8) ZG1Cr18Ni12Mo2Ti(CF8M)
    球体 2Cr13 ZGOOCr17Ni14Mo2(CF3M) ZG1Cr18Ni9Ti(CF8) ZG1Cr18Ni12Mo2Ti(CF8M)
    阀杆 2Cr13 316L 1Cr18Ni9Ti(304) 1Cr18Ni12Mo2Ti(316)
    阀座密封面 PTFE、碳素纤维＋PTFE、对位聚苯
    螺柱　螺母 35 35CrMoA(B7) 45(2H) 2Cr13(420) 1Cr18Ni9 1Cr17Ni2(431)
    填料 Ｖ型PTFE、柔性石墨


    四、dn10/25/40/50/65电动球阀产品订货说明

    1、电源电压：DC24V、DC220V、AC110V、AC220V、AC380V
    2、介质类型、温度、压力
    3、控制类型：开关型、无源触点型、阀位信号反馈型，智能调节型
    4、智能调节型：输入信号4-20mA，1-5V，0-10V，输出信号:4-20mA，1-5V，0-10V






  • 五、dn10/25/40/50/65电动球阀产品主要外形连接尺寸


    执行机构技术参数 阀体参数
    电源 AC200 / 380V 公称通径 DN10～150mm
    输出力矩 50N·M～2000N·M 公称压力 PN1.6 2.5 4.0 6.4 31.5MPa(定制)
    动作范围 0～90° 0～360° 泄漏量 软密封:零泄漏 硬密封:≤额定流量的10-5
    动作时间 15秒/30秒/60秒 执行机构 可另配PSQ、HQ、UNIC、361RS等系列电子式电动执行机构
    ?；ぷ爸?/td> 过热?；?/td> 流量特性 快开特性
    环境温度 -30°～60° 可调范围 DN10-80 DN100-150
    250:1 350:1
    手动操作 同附带手柄操作 阀体形式 整体式锻造、整体式铸造
    限位 电气、机械二重限位 连接形式 超薄法兰式、对夹式
    防护等级 相当于IP-65 阀芯形式 "O"型球形阀芯
    位置测量 可选装开关或电位计 密封填料 V型聚四氟乙烯填料、柔性石墨填料等
    驱动电机 8W/E 基本误差 ±1%
    防爆等级 ExdII BT4
    ExdII BT6    		 死区 ≤1%
    回差 ≤1%
    控制方式 开关量控制
    模拟量控制    		 适用温度 密封面
    PTFE≤180℃、PPL≤300℃、硬密封≤450℃

  • 六、dn10/25/40/50/65电动球阀产品主要结构图

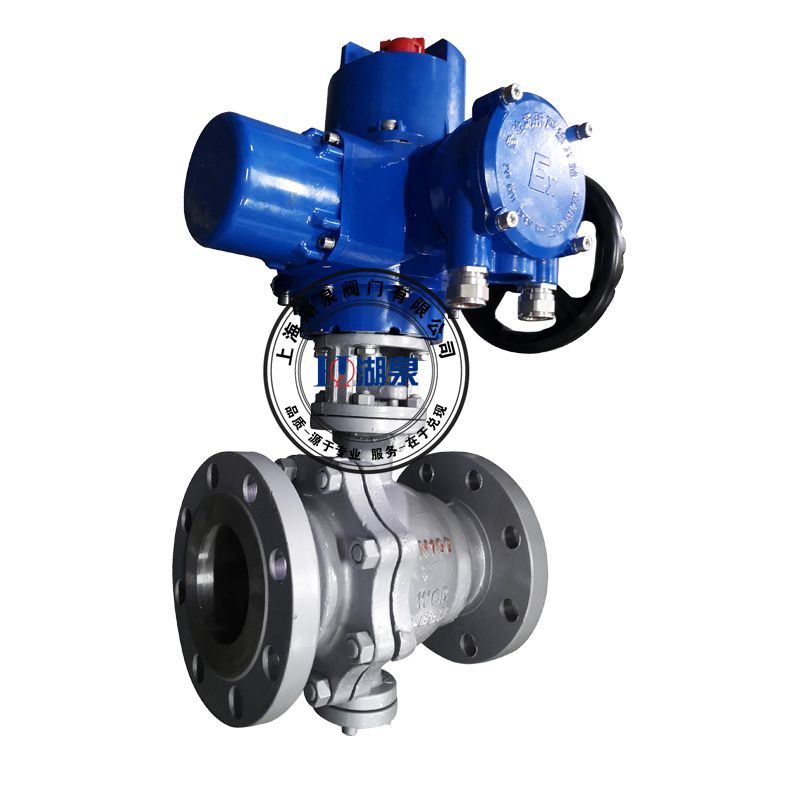

    dn10/25/40/50/65电动球阀
