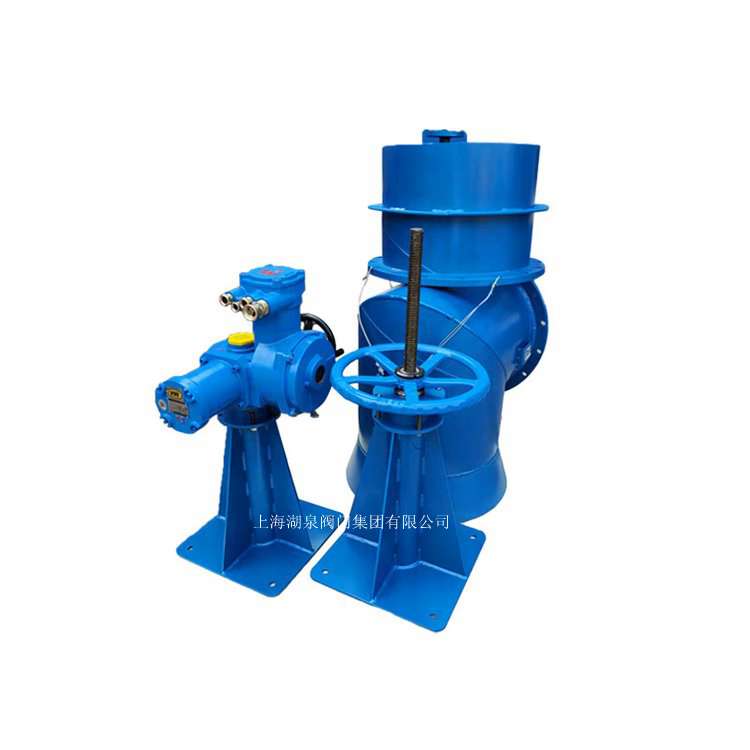

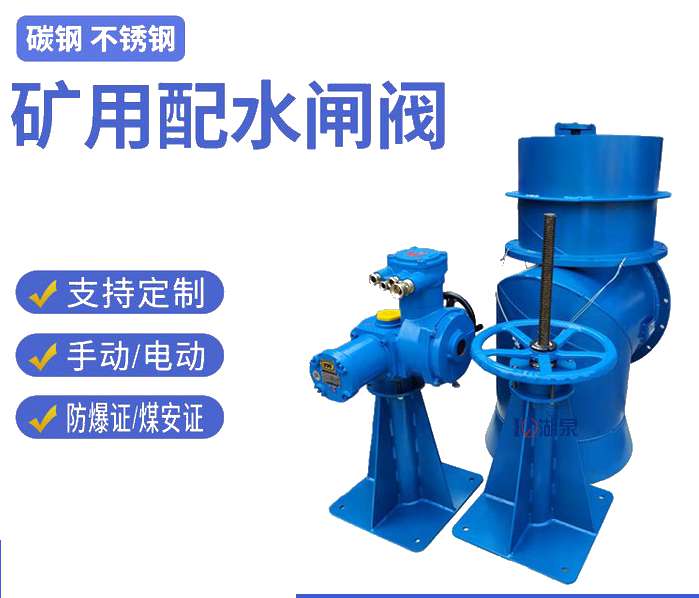

产品名称：矿用隔爆电动配水闸阀|PXW I -500[ 2023-08-23 ]

: 订购热线：021-64162222

: 订购传真：021-62677999

: 质量稳定：实行全过程质量监控，细致入微全方位检测！

: 价格合理：高效内部成本控制，减少了开支，让利于客户

: 交货快捷：先进生产流水线，充足的备货，缩短了交货期！

产品介绍
规格尺寸
结构图片

一、矿用隔爆电动配水闸阀|PXW I -500介绍

上海湖泉阀门集团有限公司主营煤矿防爆电动闸阀,隔爆型矿用电动闸阀,隔爆型矿用电动蝶阀,矿用电动蝶阀,瓦斯专用蝶阀,矿用瓦斯专用电动蝶阀,矿用电动执行器,配水闸阀系列产品是直角式闸阀，可承受0.1Mpa的压力。配水闸阀主要用于矿山井下各吸水井配水，也可用于选矿、水处理水池泄水。水中不含有腐蚀性的介质，水温不大于60℃。根据工作方式分为手动（PXW—I型）和电动（PXW-II型）。配水闸阀根据口径大小有以下型号：PXW-400,PXW-500,PXW-600,PXW-800,PXW-1000,PXW-1200,PXW-1400,PXW-1500；(2)型号意义：如PXW—800—IPXW——配水闸阀800—公称直径I—I型（手动）。

二、矿用隔爆电动配水闸阀|PXW I -500特点

(1)配水闸阀由操纵台，连接杆、阀杆、闸阀、短管等部件组成。(2)PZ—1型操纵台由人工操作。手轮与螺母固定在一起，旋转手轮，带动丝杠升降。螺母下端装有滚珠，以减少旋转时的阻力。PZ—II型用小型电动机作为动力源替代人工操作，可实现远程控制，方便、快捷。(3)闸阀由阀体和阀辨构成。阀体为焊接件，下部装有锥形密封环、与阀辨共同构成密封部分。阀辨由焊接件与橡胶垫构成，通过带有螺栓组件与阀杆连接，以保证阀的密封性能。(4)短管用于埋入配水井壁，为焊接件。(5)连接杆的长度由配水井底板至泵房底板的高度差来确定。本说明书中规定了5米、4.5米、4米、3.5米四个档次，用户也可按实际安装高度确定连接杆的长度。

与现有技术相比，本实用新型的矿用配水闸阀的有益效果是：

1、导向机构能够对阀芯的运动进行导向，使阀芯仅仅沿轴向移动，避免阀芯的轴线在移动过程中相对与阀体发生偏移，从而导致阀芯在运动时与阀体碰撞，影响阀芯和阀体的使用寿命；多个导向机构环绕阀芯设置，从而使阀芯在运动时始终与阀体同轴，保持阀芯关闭严密，避免出现阀芯脱落、阀芯封胶垫损坏等问题，使用寿命长，大大降低了维修频率。

2、套管滑动套设在导向杆上，从而对导向杆进行导向，结构简单，导向效果好。

3、导向机构设置在加强筋与阀体之间，不会妨碍阀芯的移动，加强筋还能够加强阀芯

的强度，提高了阀芯的使用寿命。

4、导向机构安装在安装环上，安装环通过安装钩安装在阀体上，拆装简单，并且可以在现有的配水闸阀上支架改进，不需要整体更换整个配水闸阀，降低了成本。

三、矿用隔爆电动配水闸阀|PXW I -500主要性能规范

型号	PXWII（I）-400	PXWII（I）-500	PXWII（I）-600	PXWII（I）-800	PXWII（I）-1000	PXWII（I）-1200
公称通径（mm）	400	500	600	800	1000	1200
介质和温度	水、≦80℃
公称压力（MPa）	0.1（试验压力0.25）
操作行程（mm）	220	220	290	300	350	350
配套电动装置型号	ZB20-24	ZB20-24	ZB30-24	ZB30-24	ZB45-24	ZB60-24
电机功率（Kw）	0.55	0.55	0.75	0.75	1.1	1.5
额定电流（A）	660V	1.39	1.39	2	2	2	2.6
380V	2.2	2.2	2.62	2.62	4	4.12

四、矿用隔爆电动配水闸阀|PXW I -500主要连接尺寸及相关参数

阀门型号	DN	D	D1	D2	D3	d	H1	h1	h2	h3	h4
PXWII（I）-400	400	540	495	90	120	35	1066	250	462	523	1250
PXWII（I）-500	500	640	600	90	120	35	1066	300	512	673	1250
PXWII（I）-600	600	760	705	90	135	45	1066	350	602	768	1250
PXWII（I）-800	800	960	920	90	135	45	1066	450	702	868	1250
PXWII（I）-1000	1000	1160	1120	110	160	50	1315	550	842	1119	1500
PXWII（I）-1200	1200	1450	1380	110	160	50	1315	600	1010	1300	1500
阀门型号	a1	a2	b1	b2	C	C1	C2	n×d1	n×d2	n×d3	n×d4
PXWII（I）-400	300	300	400	400	410	260	70	4×ф19	2×ф15	4×ф17	16×ф23
PXWII（I）-500	300	300	400	400	470	340	70	4×ф19	2×ф15	4×ф17	16×ф23
PXWII（I）-600	300	300	400	400	520	360	80	4×ф19	2×ф19	4×ф17	20×ф25
PXWII（I）-800	300	300	400	400	625	460	80	4×ф19	2×ф19	4×ф17	24×ф30
PXWII（I）-1000	400	400	500	500	720	560	100	4×ф19	2×ф19	6×ф22	27×ф30
PXWII（I）-1200	400	400	500	500	820	660	100	4×ф19	2×ф19	6×ф22	30×ф30

关于标高尺寸的使用说明

H（mm）	5000	4500	4000	3500
h （mm）	PXWII（I）－400/500	3765	3265	2765	2265
PXWII（I）－600/800	3497	2997	2497	1997
PXWII（I）－1000/1200	3100	2600	2100	1600
