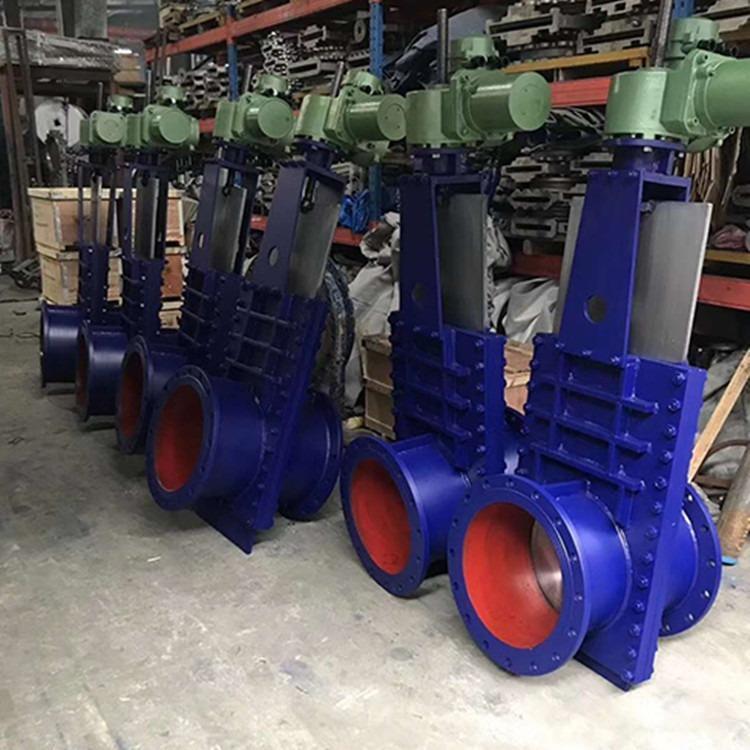

一、电动平行式双闸板闸阀Z944T-16 dn200介绍
上海湖泉阀门集团有限公司Z944T/W-10 电动明杆平行式双闸板闸阀的主要特点、设计标准、技术参数、应用范围,电动明杆平行式双闸板闸阀内部结构、连接尺寸、外形尺寸及重量,零部件材料。:双闸板闸阀(平行双闸板闸阀)工作原理:借助气缸或手轮提供的外动力,阀杆带动阀板上下移动实现阀门的启闭,阀门启闭过程中依靠双闸板之间设置弹簧的预紧力是阀板和阀座紧密接...形体简单,制造?艺性好,适?范围?,便于安装。流体阻??,闸阀阀体内部介质通道是直通的,介质流经闸阀时不改变其流...手动、法兰连接、明杆平行式刚性双闸板，阀座密封面材料为堆焊不锈钢（Z44H）、堆焊硬质合金（Z44Y），公称压力 PN16~PN160，阀体材料为碳素钢（Z44H-16C~160C Z44Y-16C~160C）、铬钼钢（Z44Y-16I~160I）、不锈钢（Z44Y-16P~160P Z44Y-16R~160R）的闸阀。适用于介质为水、污水的管路上作闭路设备用，不允许作调理调理流量和排空运用。普遍适用于石油、化工、制药、电力等行业。在公称压力≤l.0MPa的蒸汽、水、油类等介质的管路上作启闭用。我厂可消费平行式双闸板闸阀、平行式单闸板闸阀、明杆平行式双闸板闸阀、明杆平行式单闸板闸阀。

Z44H、Z44Y 型 PN16~PN160 钢制平行式双闸板闸阀主要性能参数
型号	PN	工作压力/MPa	适用温度/℃	适用介质
Z44H-16C~160C	16~160	1.6~16.0	≤425	天然气、水、蒸汽、油品
Z44Y-16C~160C			≤425	天然气、水、蒸汽、油品
Z44Y-16I~160I			≤550	水、蒸汽、油品
Z44Y-16P~160P			≤150	硝酸类
Z44Y-16R~160R			≤150	醋酸类

Z44H、Z44Y 型 PN16 钢制平行式双闸板闸阀主要外形及结构尺寸（mm）
DN	DN/in	L	D	H	H1	D0	重量/kg
40	1½	240	145	375	420	250	21
50	2	250	160	375	430	250	23
65	2½	270	180	445	517	300	37
80	3	280	195	445	530	300	39
100	4	300	215	510	510	300	52
125	5	325	245	665	800	350	100
150	6	350	280	658	818	350	119
200	8	400	335	681	891	400	186
250	10	450	405	870	1130	450	263
300	12	500	460	870	1130	500	385
350	14	550	520	920	1280	550	514
400	16	600	580	1040	1450	700	800
450	18	650	640	1140	1600	700	1060
500	20	700	705	1290	1800	700	1450
600	24	800	840	1490	2100	900	1750
700	28	900	910	2420	3130	900	2160
800	32	1000	1020	1890	2700	900	2470

Z44H、Z44Y 型 PN25 钢制平行式双闸板闸阀主要外形及结构尺寸（mm）
DN	DN/in	L	D	H	H1	D0	重量/kg
40	1½	240	145	385	430	250	21
50	2	250	160	390	430	250	24
65	2½	270	180	445	517	300	37
80	3	280	195	450	530	300	38
100	4	300	230	510	620	300	58
125	5	325	270	665	800	350	100
150	6	350	300	685	818	350	119
200	8	400	360	690	891	400	197
250	10	450	425	870	1130	450	287
300	12	500	485	990	1300	500	385
350	14	550	550	920	1280	550	514
400	16	600	610	1040	1450	700	800
450	18	650	660	1140	1600	700	1060
500	20	700	730	1290	1800	700	1450
600	24	800	840	1490	2100	900	1750
700	28	900	955	1690	2400	900	2160
800	32	1000	1070	1890	2700	900	2470
