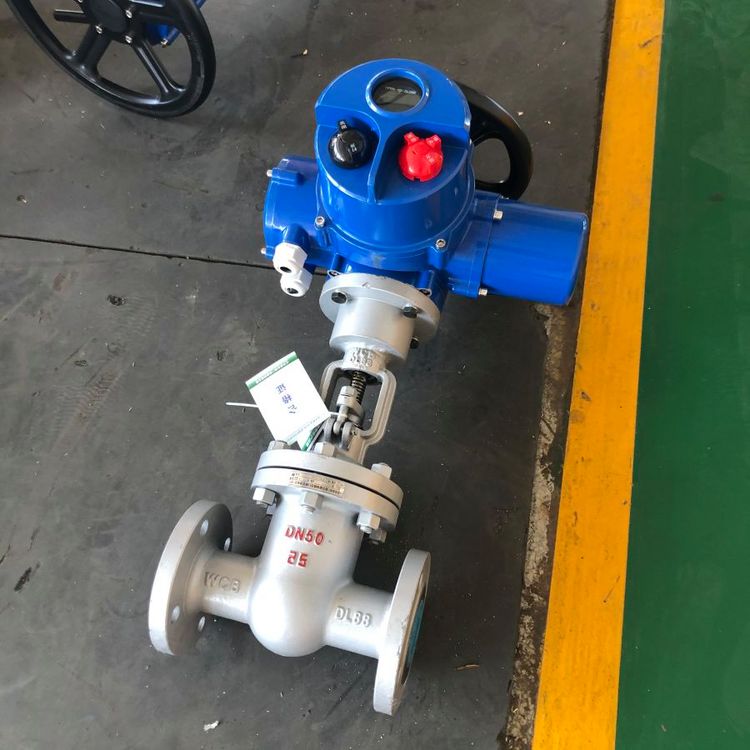

产品名称：上海z941h-25c dn50非侵入式免开盖电动闸阀[ 2023-12-26 ]

: 订购热线：021-64162222

: 订购传真：021-62677999

: 质量稳定：实行全过程质量监控，细致入微全方位检测！

: 价格合理：高效内部成本控制，减少了开支，让利于客户

: 交货快捷：先进生产流水线，充足的备货，缩短了交货期！

产品介绍
规格尺寸
结构图片

一、上海z941h-25c dn50非侵入式免开盖电动闸阀介绍
上海湖泉阀门集团有限公司上海z941h-25c dn50非侵入式免开盖电动闸阀,非侵入式智能型电动执行器用于电动阀门的智能调节控制。采用非侵入式调节技术,无需拆卸阀门即可完成安装和调节。利用高智能芯片,达到精准稳定控制效果。已广泛用于石油、化工、水电、冶金、造船、轻工、食品等工业部门。该系列产品可以单台控制，也可集中控制，可现场操作，也可以远距离控制室控制。该产品除一体化，智能一体化外，还有防爆一体化，防爆智能一体化型（防爆等级ExdⅡBT4)、高温高速型、自动调节型、总线型等。根据用户需要还可以制成耐水型、耐寒型、船用型及防火型等不同防护类型的产品，能够满足用户多方面要求。

二、上海z941h-25c dn50非侵入式免开盖电动闸阀技术参数

1、全中文显示：一体化多回转电动执行器视窗采用高清晰LCD数字、全中文及标示符液晶显示屏。

2、相序自动纠正：执行机构旋向可自由设定，也可自由校正电源相序。

3，缺相保护：具有电源缺相保护功能。

4、控制模式：智能防爆型电动铸钢闸阀远方控制信号采用4~20mA模拟量信号控制，提供4~20mA信号反馈（可提供特殊量控制）。远方控制信号、反馈信号均与内部实现电气隔离。

5、禁动延时保护：避免或减少了机械部分由于惯性承受的反作用力。此保护功能同时适用于现场控制方式和远控控制方式。

6、电子互锁保护：在一个指令正在执行且保持有效，再施加另一个反向控制指令时（即两个指令同时存在并有效），此时电动执行器将停执行完个指令后再执行下一个指令。

7、瞬间过力矩保护：当开或关向力矩瞬间被顶开，阀门将停下不动作，即使力矩开关瞬间顶开后闭合，阀门仍不会动作，只有向反向动作一下，即可解除过力矩保护。

8、现场远控切换：现场远控可自由切换，使用户调试、维护方便快捷。

三、上海z941h-25c dn50非侵入式免开盖电动闸阀调整
注：先调关向，后调开向
2.1全关位置的调整
1、手动将阀门关严；
2、用螺丝刀压下顶杆旋转90°卡住，使中传小齿轮与行程控制机构个位齿轮*脱开；
3、按关向箭头旋转关向调整轴，直到关向凸轮动作为止；
4、旋回顶杆***来的位置。
注意：此时应用螺丝刀旋转一下调整轴，以确保中传小齿轮与行程控制机构个位齿轮正确啮合！
2.2全开位置的调整
1、手动将阀门开到所需的位置；
2、压下顶杆旋转90°卡住，使中传小齿轮与行程控制机构个位齿轮*脱开；
3、按开向箭头旋转开向调整轴，直到开向凸轮动作为止；

四、上海z941h-25c dn50非侵入式免开盖电动闸阀功能
1、行程限位保护功能
开到位、关到位、开过程、关过程、执行机构正在运行、中途限位
2、力矩限位保护功能
关过力矩、开过力矩、行程中过力矩
3、状态查询功能
停止/现场/远程位置、现场打开/关闭/空位查询、远方有无开关及保持信号、远方有无ESD信号、远方有无自动控制信号、远方自动控制电流值、有无总线信号
4、执行机构报警功能
电源缺相、电机过热、比例控制信号丢失、执行机构内部故障、过力矩报警、堵转报警、阀门转向错误、阀位出错、存在ESD信号
5、其它功能
相序自动纠正功能、遥控器设定功能、液晶中文显示功能、现场控制点动/自保持选择功能、电机刹车制动功能、触点方式选择功能、远程双线控制功能、死区可调节功能、 ESD超越保护功能、总线通讯功能
