产品名称：电动闸阀z945h-16c DN700法兰暗杆规格型号[ 2024-03-22 ]

: 订购热线：021-64162222

: 订购传真：021-62677999

: 质量稳定：实行全过程质量监控，细致入微全方位检测！

: 价格合理：高效内部成本控制，减少了开支，让利于客户

: 交货快捷：先进生产流水线，充足的备货，缩短了交货期！

产品介绍
规格尺寸
结构图片

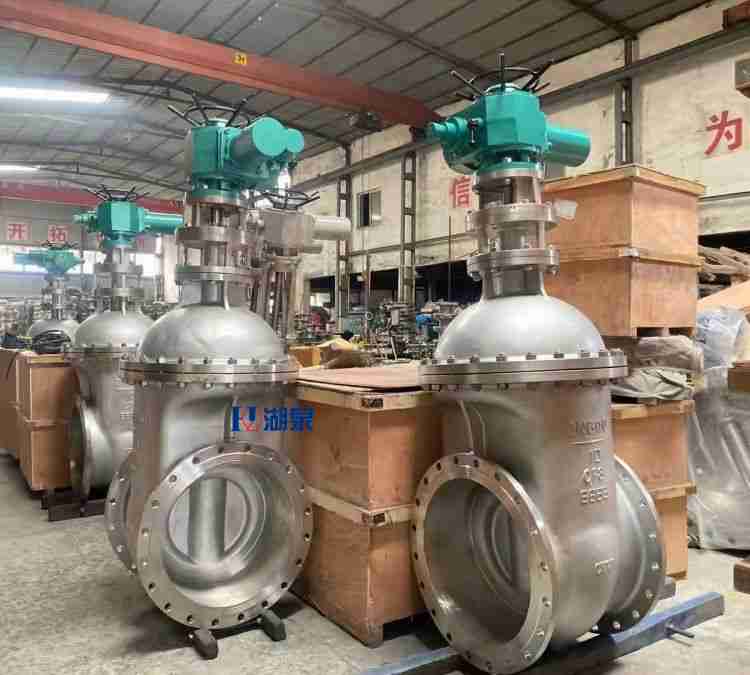

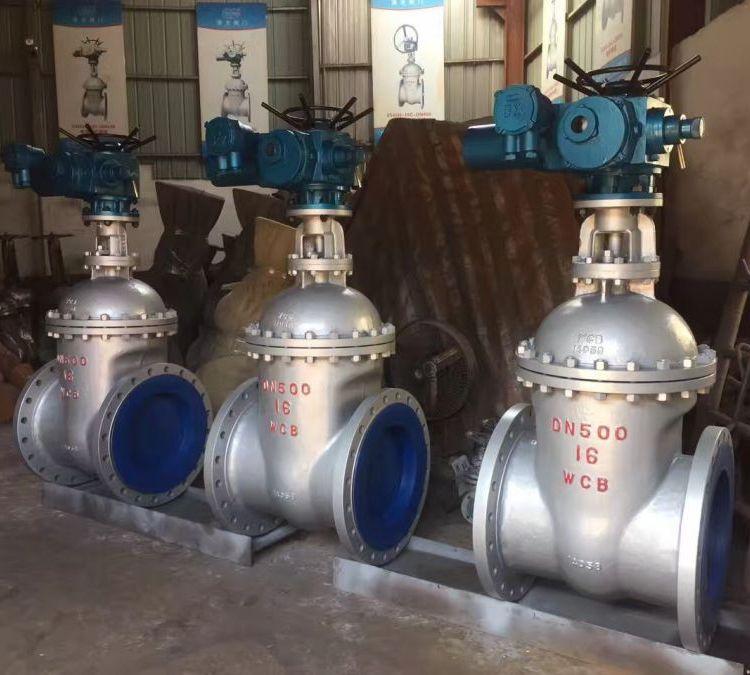

一、电动闸阀z945h-16c DN700产品介绍

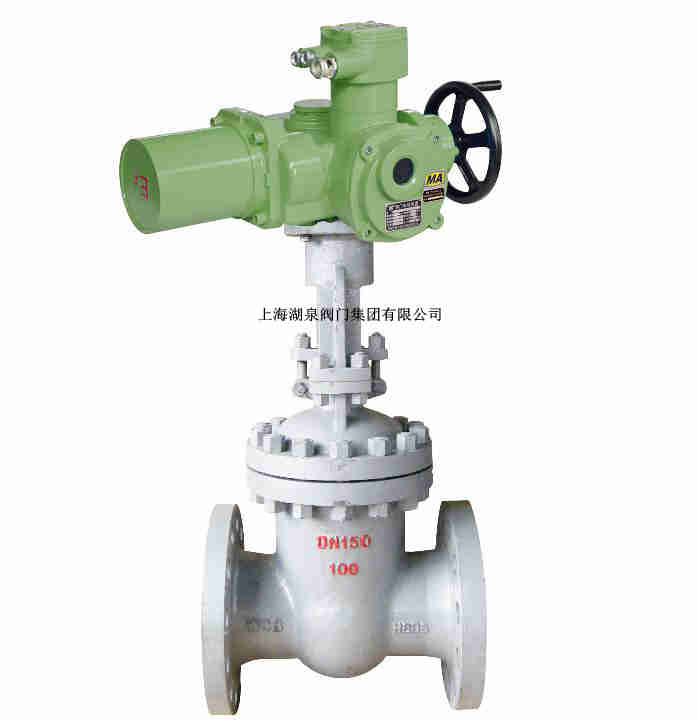

上海湖泉阀门集团有限公司z945H-10C/16C电动暗杆闸阀生产厂家，Z945H-10C/16C电动暗杆闸阀电动水用闸阀是由多回转电动执行器与法兰闸阀组成，主要用来接通或截断管路中的介质，不适用于调节介质流量，电动法兰闸阀适用的压力、温度及口径范围很大，尤其适用于中、大口径的管道。更多产品电动刀型闸阀、电动电动法兰闸阀、Z941X电动软密封闸阀、电动高压闸阀、电动焊接闸阀及防爆电动闸阀等多种系列。

二、电动闸阀z945h-16c DN700产品性能规范

试验压力
公称压力PN(MPa)	实验压力(MPa)
公称压力PN(MPa)	壳体	密封(液)	密封(气)	上密封
1.6	2.4	1.8	0.6	1.8
2.5	3.8	2.8	0.6	2.8
4	6	4.4	0.6	4.4
6.4	9.6	7	0.6	7
10	15	11	0.6	11
16	24	18	0.6	18

三、电动闸阀z945h-16c DN700产品零件材料

阀体、阀盖	阀板、阀座	阀杆	阀杆螺母	填料	手轮
碳素钢	碳钢+硬质合金或不锈钢	铬不锈钢	铝青铜	石墨石棉盘根	可锻铸铁
铬镍钛钢	不锈钢、不锈钢+硬质合金	铬镍钛不锈钢	铝青铜	浸聚四氟乙	可锻铸铁
铬镍钼钛钢	不锈钢、不锈钢+硬质合金	铬镍钼钛不锈钢	铝青铜	烯石棉盘根	可锻铸铁
铬钼钢	合金钢+硬质合金	铬钼铝钢	铝青铜	柔性石墨	可锻铸铁

电动暗杆闸阀 Z945H-16C订货须知：

一、①电动暗杆闸阀产品名称与型号②电动暗杆闸阀口径③是否带附件以便我们的为您正确选型。

二、若已经由设计单位选定上海湖泉的电动暗杆闸阀型号，请按型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的湖泉阀门专家为您审核把关。

公称通径	尺寸（mm）								重量
Dg(mm)	L	D	D1	D2	b	z-φd	H	D0	(kg)
50	180	160	125	100	20	4-18	345	180	17
65	195	180	145	120	20		376	180	20
80	210	195	160	135	22	4-18	417	200	27
100	230	215	180	155	22	8-18	460	200	50
125	255	245	210	185	24	8-18	525	240	70
150	280	280	240	210	24	8-23	567	240	95
200	330	335	295	265	26	8-23	705	320	150
250	380	390	350	320	28	8-23	800	320	200
300	420	440	400	368	28	12-23	886	400	280
350	450	500	460	428	30	16-23	968	400	360
400	480	565	515	482	32	16-25	1090	500	500
450	510	615	565	532	32	20-25	1175	500	590
500	540	670	620	585	34	20-25	1414	720	680
600	600	780	725	685	36	20-30	1593	720	951
700	660	895	840	800	40	24-30	1812	800	1950
