产品名称：D371X-10/16对夹蝶阀[ 2015-01-07 ]

: 订购热线：021-64162222

: 订购传真：021-62677999

: 质量稳定：实行全过程质量监控，细致入微全方位检测！

: 价格合理：高效内部成本控制，减少了开支，让利于客户

: 交货快捷：先进生产流水线，充足的备货，缩短了交货期！

产品介绍
规格尺寸
结构图片

一、对夹蝶阀D371X-10/16产品简介：
对夹蝶阀D371X-10/16适用于消防系统中控制阀门，要求常开的场合，当阀门开或关到指定位置时，阀门上的信号装置便可发出信号送至消防检测中心可以显示出蝶阀开启或关闭，以防止阀门误关闭而影响自动喷水灭火功能。

二、对夹蝶阀D371X-10/16产品特点：
1.小巧轻便，容易拆装及维修，并可任意位置上安装
2.结构简单，紧凑90°运转启闭迅速
3.操作扭矩小，省力轻巧
4.达到完全密封，气体试验泄漏为零
5.选择不同零总件材质，可适用多种介质
6.流量特性趋于直线，调节性能好
7.启闭试验次数多达上万次，寿命长
8.凡使用闸阀、截止阀、旋塞、胶管阀及隔膜阀的管路上，特别在高层建筑消防系统及需要显示阀门开关状态的管线系统上，均可用该阀替换。

三、对夹蝶阀D371X-10/16产品主要技术参数：

型号	公称压力［MPa］	试验压力［MPa］		适用温度	适用介质
		壳体	密封
D371X-10	1.0	1.5	1.1	≤80℃	水、油品、污水、海水
D371X-16	1.6	2.4	1.76

四、对夹蝶阀D371X-10/16产品的主要零件材料：

型号	阀体	蝶板	阀杆	阀座密封圈
D371X-10	QT450，HT200	QT450,304	2Cr13	丁腈橡胶
D371-16

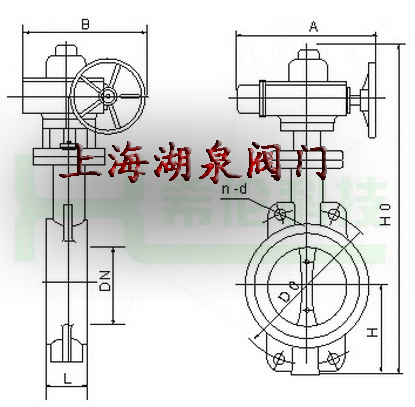

五、对夹蝶阀D371X-10/16产品外形尺寸：

公称通径DN(mm)	尺寸（mm）
公称通径DN(mm)	L	L1	H	H1
50	43	135	160	230
65	46	135	170	250
80	46	135	180	275
100	52	160	205	310
125	56	160	210	330
150	56	240	220	360
200	60	240	260	420
250	68	280	290	500
300	78	320	325	570
350	78	320	360	640
400	102	320	400	700
450	114	320	450	770
500	127	320	500	870
600	154	400	655	1095
700	165	400	860	1425
800	190	400	895	1490
