產品名稱：j941h-25C dn80開關電動截止閥品牌[ 2022-08-25 ]

訂購熱線：021-64162222
訂購傳真：021-62677999
質量穩定：實行全過程質量監控，細致入微全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶
交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
  • 產品介紹
  • 規格尺寸
  • 結構圖片

  • 一、j941h-25C dn80開關電動截止閥品牌產品介紹

    上海湖泉閥門集團有限公司j941h-25C dn80開關電動截止閥品牌生產廠家，開關型電動截止閥 DN80智能調節型電動截止閥， J941H法蘭式截止閥的啟閉件是塞形的閥瓣,密封面呈平面或錐面,閥瓣沿流體的中心線作直線運動。 湖泉閥門廠家J941H-25C電動截止閥產品,適用于石油、化工、制藥、化肥、電力行業等各種工況的管路上,切斷或接通管路介質。適用介質為:水、油品、蒸汽、酸性介質等。

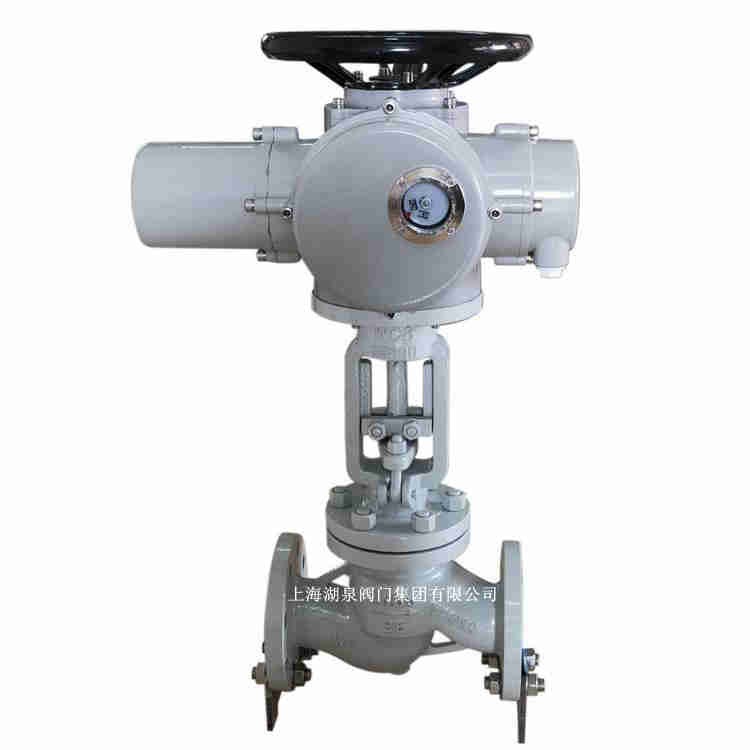

    j941h-25C dn80開關電動截止閥品牌

    二、j941h-25C dn80開關電動截止閥品牌產品分類根據通道方向

    1、直通式截止閥
    2、直流式截止閥：在直流式或Y形截止閥中，閥體的流道與主流道成一斜線，這樣流動狀態的破壞程度比常規截止閥要小，因而通過閥門的壓力損失也相應的小了。
    3、角式截止閥：在角式截止閥中，流體只需改變一次方向，以致于通過此閥門的壓力降比常規結構的截止閥小。
    4、柱塞式截止閥：這種形式的截止閥是常規截止閥的變型。在該閥門中，閥瓣和閥座通常是基于柱塞原理設計的。閥瓣磨光成柱塞與閥桿相連接，密封是由套在柱塞上的兩個彈性密封圈實現的。兩個彈性密封圈用一個套環隔開，并通過由閥蓋螺母施加在閥蓋上的載荷把柱塞周圍的密封圈壓牢。彈性密封圈能夠更換，可以采用各種各樣的材料制成，該閥門主要用于“開”或者“關”，但是備有特制形式的柱塞或特殊的套環，也可以用于調節流量    。

    三、j941h-25C dn80開關電動截止閥品牌壓力試驗

    公稱壓力 1.6 2.5 4.0 6.4 10.0 16.0
    強度試驗 2.4 3.8 6.0 9.6 15.0 24.0
    水密封試驗 1.8 2.8 4.4 7.0 11.0 18.0
    上密封試驗 1.8 2.8 4.4 7.0 11.0 18.0
    氣密封試驗 0.5-0.7

    四、j941h-25C dn80開關電動截止閥品牌產品主要零部件材料

    體、蓋、板 閥桿 密封面 墊片 填料 工作溫度℃ 適用介質
    WCB 2Cr13 13Cr STL 木體材料 With Body Material 尼龍 Nylon 增強柔性石墨 Enhanced Flexible Graphite 13Cr/柔性石墨 1Cr13/Flexible Graphite 08軟鋼 08 Soft Steal 0Cr18Ni9Ti 0Cr17Ni12Mo2Ti XD550F(T) PTFE 柔性石墨 增強柔性石墨 Flexible Graphite Enhanced Flexible Graphite SFB/260 SFP/260 PTFE 　 　 ≤425 水 蒸汽 油品
    WC1 38CrMoAl 25Cr2MoV ≤450
    WC6 ≤540
    WC9 ≤570
    C5 C12 ≤540
    ZGCr5Mo ≤200 硝酸類
    ZG1Cr18Ni9Ti 1Cr18Ni9Ti
    ≤200 醋酸類
    ZG1Cr18Ni12Mo2Ti 1Cr18Ni12Mo2Ti


  • 公稱壓力 PN(MPa) 公稱通徑 DN(mm) 標準值 參考值
    L D D1 n2 D6 b f f1 Z-φd L1 H 質量(kg)
    1．6 50 230 160 125 100 　 16 3 　 4-φ18 590 645 48
    65 290 180 145 120 　 18 3 　 4-φ18 590 690 60
    80 310 195 160 135 　 20 3 　 8-φ18 590 715 65
    100 350 215 180 155 　 20 3 　 8-φ18 590 770 71
    125 400 254 210 185 　 22 3 　 8-φ18 590 780 119
    150 480 280 240 210 　 24 3 　 8-φ23 590 810 210
    200 600 335 295 265 　 26 3 　 12-φ23 810 967 320
    250 622 405 355 320 　 30 3 　 12-φ25 810 1143 550
    300 698 460 410 375 　 30 4 　 12-φ25 830 1292 785
    2.5 50 230 160 125 100 　 20 3 　 4-φ18 590 645 50
    65 290 180 145 120 　 22 3 　 8-φ18 590 690 65
    80 310 195 160 135 　 22 3 　 8-φ18 590 715 67
    100 350 230 190 160 　 24 3 　 8-φ23 590 770 73
    125 400 270 220 188 　 28 3 　 8-φ25 590 780 127
    150 480 300 250 218 　 30 3 　 8-φ25 810 810 215
    200 600 360 310 278 　 34 3 　 12-φ25 810 967 322
    250 622 425 370 332 　 36 3 　 12-φ30 830 1143 585
    300 698 485 430 390 　 40 4 　 16-φ30 830 1292 795
    4．0 50 230 160 125 100 88 20 3 4 4-φ18 590 645 61
    65 290 180 145 120 110 22 3 4 8-φ18 590 690 75
    80 310 195 160 135 121 22 3 4 8-φ18 590 715 84
    100 350 230 190 160 150 24 3 4．5 8-φ23 590 770 101
    125 400 270 220 188 176 28 3 4．5 8-φ25 810 782 207
    150 480 300 250 218 204 30 3 4．5 8-φ25 810 875 226
    200 600 375 320 282 260 38 3 4．5 12-φ30 810 1160 399
    6．4 50 300 175 135 105 88 26 3 4 4-φ23 590 710 64
    65 340 200 160 130 110 28 3 4 8-φ23 590 750 77
    80 380 210 170 140 121 30 3 4 8-φ23 590 785 86
    100 430 250 200 168 150 32 3 4．5 8-φ25 810 837 171
    125 500 295 240 202 176 36 3 4．5 8-φ30 810 1031 243
    150 550 340 280 240 204 38 3 4．5 8-φ34 830 1066 296
    200 650 405 345 300 260 44 3 4．5 12-φ34 830 1213 420
