高温蝶阀阀门首页 > 产品展示 > 蝶阀 > 高温蝶阀 >

产品名称：高温蝶阀[ 2021-08-27 ]

订购热线：021-64162222
订购传真：021-62677999
质量稳定：实行全过程质量监控，细致入微全方位检测！
价格合理：高效内部成本控制，减少了开支，让利于客户
交货快捷：先进生产流水线，充足的备货，缩短了交货期！
  • 产品介绍
  • 规格尺寸
  • 结构图片

  • 一、高温蝶阀产品概述

    上海湖泉阀门有限公司高温蝶阀与手动蜗轮、蜗杆或气动、电动执行机构配套使用，并加装散热器，以?；さ缍?、气动执行机构，延长阀门使用寿命。该蝶阀广泛应用于冶金、热处理、工业炉、石油、化工、水泥、电力余热锅炉系统、安装在高温烟气管道上，接受调节信号自动控制或切断。该阀在关闭位置时阀板与阀体间留有空隙，以保证热膨胀时仍能正常使用。由于此阀专门用于工业炉窑系统排烟，以达到炉压自动控制和调节，故又称烟道蝶阀。耐高温1200度烟气蝶阀 2520 310S烟气蝶阀，材质：铸钢（WCB碳钢），304、316不锈钢，310S（2520）不锈钢；可按客户要求定采用中线式碟板与短结构钢板焊接的结构形式设计制造的，结构紧凑、重量轻、便于安装、流阻小、流通量大，避免高温膨胀的影响，操作轻便。内无连杆、螺栓等、工作可靠、使用寿命长?？梢远喙の话沧埃皇芙橹柿飨蛴跋?。
    (1)高温蝶阀。t>450 ℃的蝶阀
    (2)中温碟阀。120 C的蝶阀
    (3)常温蝶阀。一40C；120 C的蝶阀
    (4)低温蝶阀。一100一40 C的蝶阀
    (5)超低温蝶阀。t<一100 C的蝶阀

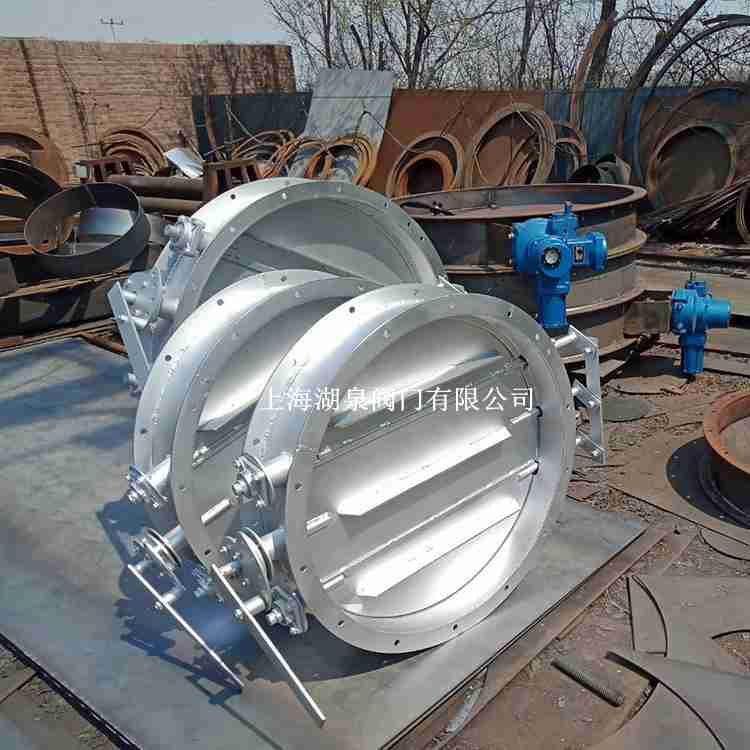

    高温蝶阀

    二、高温蝶阀产品特点

    高温蝶阀(高温烟道挡板)阀体带衬里阀板和阀座，均采用OCr25Ni20（2520），轴采用Cr18Ni9Ti耐热不锈钢制造。高温蝶阀(高温烟道挡板)具有高强度、耐磨、抗腐蚀等性能，结构上设有空气吹扫孔，使阀门在高温条件下有利于正常运行，减少积灰，使阀板不出现卡死现象、从而保证阀板开启灵活。高温蝶阀(高温烟道挡板)根据用户的需要，高温蝶阀(烟道挡板)亦可设计制造成方形，上园下方形，以适用不同截面形状烟道的需要。烟道挡板配用手动执行机构（当直径φ≤900mm时配手轮机构），装有指针和0~90指示牌，以指示阀板开启程度。
    使用温度】
    304不锈钢材质使用温度为-40℃～600℃；
    WCB-40℃～450℃；
    2520（310S）不锈钢可在1250℃度高温下持续工作

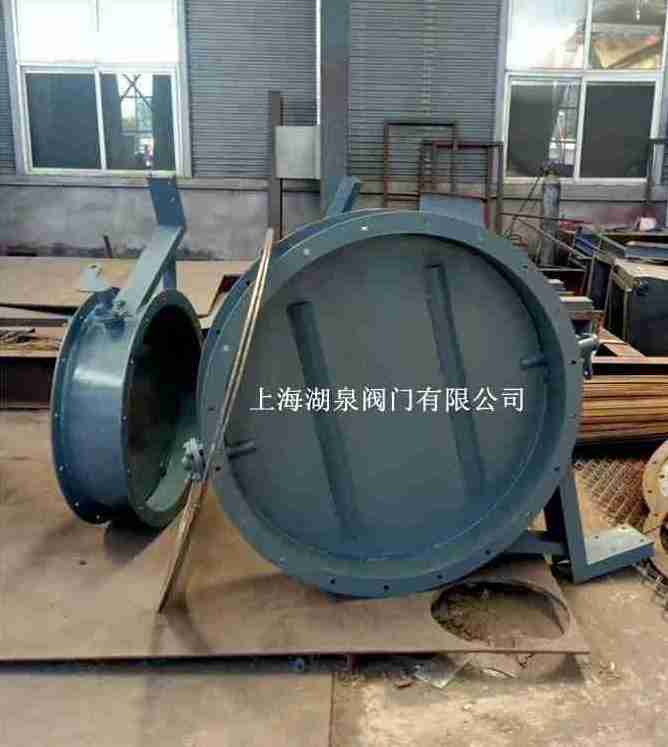

    耐高温蝶阀

    三、高温蝶阀产品主要性能规范

    a. 公称直径: DN(mm) 50～3000
    b. 公称压力: PN(Mpa) 0.05～0.3
    c. 强度试验压力: PS(Mpa) PN x 1.5倍
    d. 适用温度: t(oC) ≤1200 oC
    e. 泄漏率: 0.5%～2%
    f. 适用介质: 寒流、卤素有机物质、废气、空气、粉尘气体；冷热有害气体等等．
    g. 介质流向: 任意方向
    h. 对介质的控制形式: 全开.全关及0～90o范围内任意调节

    四、高温蝶阀产品特点与标准

    1、本阀采用钢板焊接,型小轻便,装修容易．吻合部双重设计,增强牢固。
    2、由于蝶板采用中线垂直型结构,过流面积大、流阻小、开关灵活﹑操作方便﹑节时又省力．
    3、焊接数据:依照 GB/T12224-2005、GB/T19866-2005。
    4、驱动装置标准：符合JB/T8864-2004、以及JG/T8528-1997,GB/T12222-1989
    等之标准。
    5、制造与验收为QB/THQB0102-1999、GB/T26480-2011、JB/T248-1985。
    6、假如温度过高，颈部增加散热片部件，来降温保护驱动装置。

    五、高温蝶阀主要零件材料

    阀体﹑ 蝶板: 碳素钢 16Mn 1Cr18Ni11Ti 316L 2Cr25Ni20
    阀杆: 2Cr13 45# 4Cr14Ni14W2Mo 321 316 2Cr25Ni20
    密封面: 不锈特殊钢
    填料: 膨胀石墨 石棉盘根
    0 泄漏介绍：
    设计为密封面于斜切园锥体双偏心形式:采用多层次弹性金属硬密封结构,克服了使用过程中的弊端,与有机材料软密封相比已进行了完善、改进与,使它成为更加实用 新颖的蝶阀珍品。
    0.3-1%泄漏介绍：设计为多层弹板式：采用后座多层弹板结构，不论在低温或高温工况下，决无卡死现象；同时启闭灵活，带有微量弹性进行自动密封补偿等优点；使用温度可达到650℃。

    六、高温蝶阀主要性能参数

    公称压力 0.01MPa
    壳体试验压力 0.015MPa
    适用温度 450～650℃，650～1000℃
    适用介质 含尘气体
    泄漏率 ＜1.5%
    阀门启闭速度 DKJ 25秒/90°
    DMR 35.7秒/90°
    输入信息（直流） Ⅱ型0-10mAⅢ型4-20mA
    输出通道 3个
    输入电阻 Ⅱ型200ΩⅢ型250Ω
    电源电压 DKJ 单相220V/50Hz
    DMR 三相380V/50Hz
    介质流速 ≤25m/s
