焊接截止阀阀门首页 > 产品展示 > 截止阀 > 焊接截止阀 >

产品名称：j961h-100i电动焊接截止阀[ 2021-01-19 ]

订购热线：021-64162222
订购传真：021-62677999
质量稳定：实行全过程质量监控，细致入微全方位检测！
价格合理：高效内部成本控制，减少了开支，让利于客户
交货快捷：先进生产流水线，充足的备货，缩短了交货期！
  • 产品介绍
  • 规格尺寸
  • 结构图片
  • 产品名称：电动焊接截止阀
    产品型号：J941H
    阀体材质：碳钢、304、316、316L、铬钼钒钢等特材、
    阀杆材质：碳钢、304、316、316L、铬钼钒钢等特材、材质不低于阀体材质
    承压范围：1.6MPa-32MPa
    阀芯材质：合金钢、硬质合金钢、哈氏合金等不低于阀体材质
    阀轴填料：橡胶O型圈、石墨等可承受频繁启闭、可开关10万次不更换或终生使用
    性能检测：阀门在关闭状态下两侧分别承受1.1倍阀门工作值无渗漏
    驱动方式：电动、手动、手动电动一体化
    驱动形式：开关型、调节型、整体开关型、整体调节型、RS485工业总线型
    驱动电源：AC380V、AC220V、
    防爆等级：ExDIIBT4、MA矿用防爆

    一、j961h-100i电动焊接截止阀产品介绍

    上海湖泉阀门有限公司j961h-100i电动焊接截止阀的介质流向就改由阀瓣上方进入阀腔，这时在介质压力作用下，关阀门的力小，而开阀门的力大，阀杆的直径可以相应地减少。同时，在介质作用下，这种形式的阀门也较严密。上海湖泉截止阀是指关闭件（阀瓣）沿阀座中心线移动的阀门。根据阀瓣的这种移动形式，阀座通口的变化是与阀瓣行程成正比例关系。由于该类阀门的阀杆开启或关闭行程相对较短，而且具有非常可靠的切断功能，又由于阀座通口的变化与阀瓣的行程成正比例关系，非常适合于对流量的调节。因此，这种类型的阀门非常适合作为切断或调节以及节流使用。

    二、j961h-100i电动焊接截止阀产品结构特点与用途

    1、中法兰式、自密时式多结构满足用户要求。
    2、可以安装在管道的任何位置上，启闭迅速、耐磨耐蚀。
    3、电动焊接截止阀适用于各腐蚀性介质上的管道上，有良好的防腐性和足够的强度。
    4、合金钢截止阀适用于耐高温的蒸汽、油品管道上，具有耐高温的特点。

    三、j961h-100i电动焊接截止阀产品试验压力

    公称压力PN(MPa) 1.6 2.5 4.0 6.4 10.0 16.0
    试验
    压力    		 壳体
    强度试验    		 2.4 3.8 6.0 9.6 15 24
    上密封试验 1.8 2.8 4.4 7.0 11 18
    密封试验 1.8 2.8 4.4 7.0 11 18

    四、j961h-100i电动焊接截止阀产品零件结构材质表

    序号 零件名称 C P R
    1 阀体 WCB ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti
    2 垫片 柔性石墨+不锈钢 PTFE PTFE
    3 螺栓 35 304 304
    4 阀瓣 WCB+对焊304或stelite、PTFE ZG1Cr18Ni9Ti/PTFE ZG1Cr18Ni12Mo2Ti/PTFE
    5 对开环 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
    6 阀瓣盖 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
    7 阀杆 2Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
    8 螺帽 35 304 304
    9 吊环螺栓 35 304 304
    10 阀盖 WCB ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti
    11 螺栓 35 304 304
    12 垫片 35 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
    13 填料 柔性石墨 PTFE PTFE
    14 填料压板 WCB ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti
    15 螺帽 35 304 304

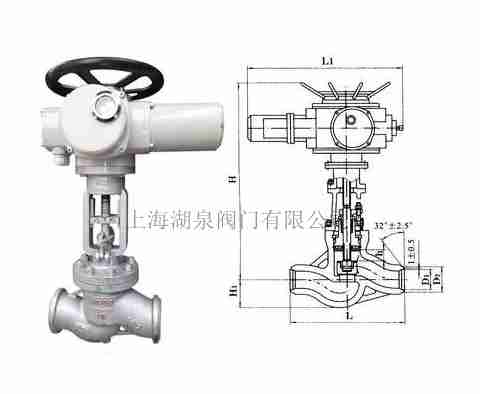

  • 五、j961h-100i电动焊接截止阀产品规格尺寸

    公称压力 公称通径 标准值 参考值
    电装型号
    L D1 D2 h L1 H H1 重量kg
    20 100 600 13 1 55 830 1083 150 152 DZW60
    P5410V 100 600 113 135 55 810 1083 150 150 DZW 60
    25 100 600 107 135 55 830 1083 150 182 DZW 90
    P5414V 100 600 107 135 55 810 1083 150 180 DZW 90

    32
    P5417V    		 65 400 67 91 45 810 1095 101 213 DZW 45
    80 700 80 111 65 830 1212 112 423 DZW 60
    100 700 101 135 90 870 1506 183 788 DZW 90
    125 900 126 172 90 870 1222 223 810 DZW120
    P5420V 65 400 63 91 45 810 1095 101 226 DZW 45

  • 六、j961h-100i电动焊接截止阀产品规格尺寸

    j961h-100i电动焊接截止阀
