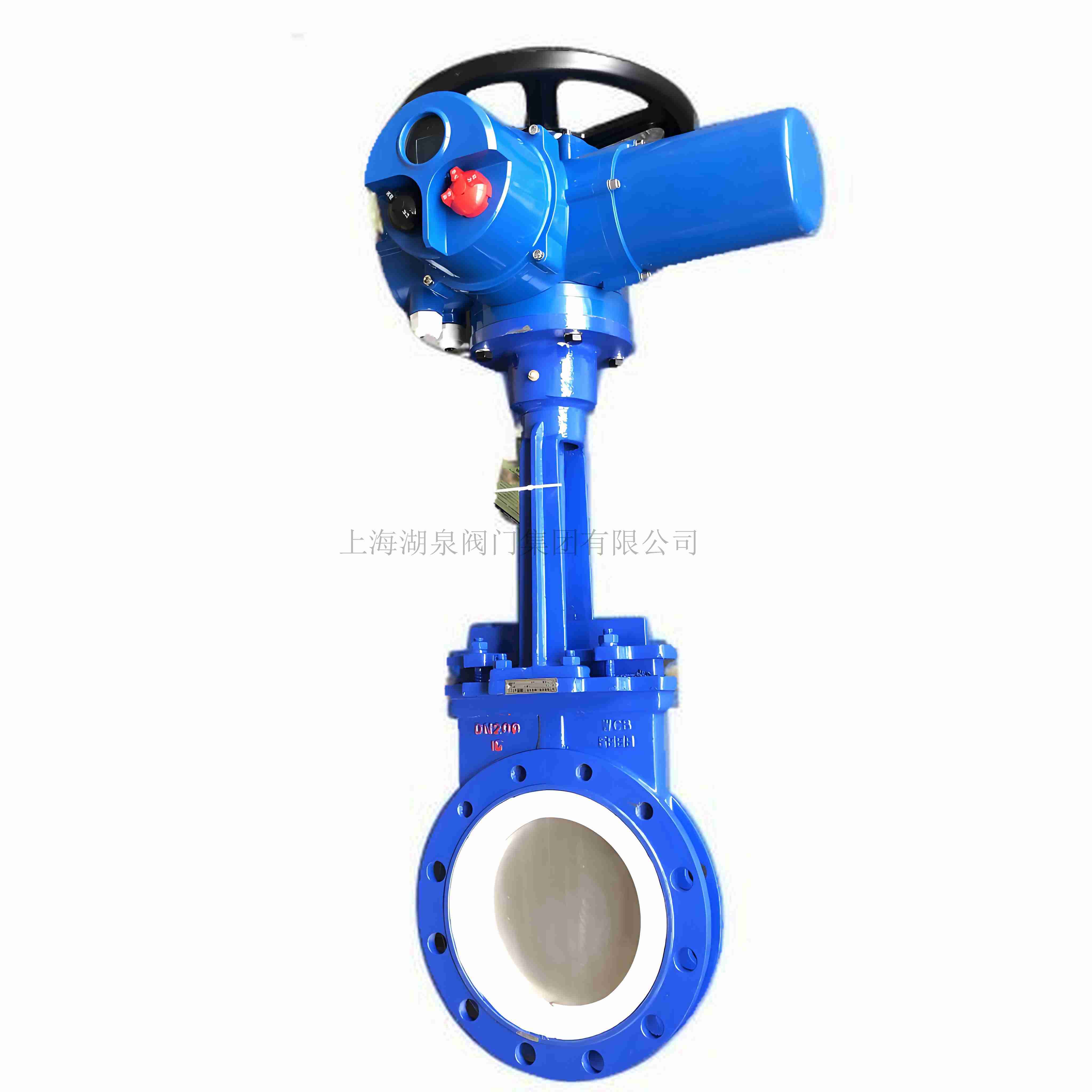

產品名稱：電動耐磨高溫排渣閘閥PZ941TC-10C DN200[ 2024-12-17 ]

訂購熱線：021-64162222
訂購傳真：021-62677999
質量穩定：實行全過程質量監控，細致入微全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶
交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
  • 產品介紹
  • 規格尺寸
  • 結構圖片

  • ‌電動耐磨高溫排渣閘閥PZ941TC-10C DN200‌是一種高性能的排渣閘閥，適用于高磨損、強腐蝕的環境。以下是該產品的詳細介紹：

    基本參數和性能特點

    • ‌主體材料‌：該閥門主體采用碳鋼（WCB）、不銹鋼（CF8、CF8M、CF3、CF3M）等材料。
    • ‌適用介質‌：適用于干灰、煤粉、水渣、冶金下料等介質。
    • ‌工作溫度范圍‌：-29℃至425℃。
    • ‌公稱壓力‌：PN6-PN25。
    • ‌密封形式‌：硬密封型，具有優異的密封性能。
    • ‌驅動方式‌：電動驅動，操作方便‌。

    應用場景和行業應用

    PZ941TC-10C電動耐磨高溫排渣閘閥廣泛應用于石油化工、冶金、礦山、電力、輸煤廠、水泥廠、水處理等行業。特別適用于磨損嚴重的灰漿、灰渣管路輸送系統，能夠在高磨損和強腐蝕的環境中長時間穩定工作‌。


    執行標準：

     設計與制造  GB/T 12224
     連接端尺寸  結構長度 GB/T 12221
    法蘭尺寸   GB/T 9113.1
    檢驗與試驗  GB/T 9092
     材料 碳鋼   GB/T 12229
    不銹鋼   GB/T 12230
     標志  GB/T 12220
     供貨  GB/T 12252

    產品性能參數：

    壓力等級（MPa） 1.0 1.6
    閥門強度試驗壓力（MPa） 1.5 2.5
    閥門密封試驗壓力（MPa） 1.1 1.76
    適用溫度℃ ﹣29℃～550℃
    主要材質 WCB+結構陶瓷
    連接形式 法蘭
    啟閉形式 電動
    適用介質 灰漿、灰渣
    連接標準 GB/T 9113.1

    產品零部件材料：

    序號  名稱  材料  序號  名稱  材料
     1  右閥體  WCB   8   閥蓋  WCB
     2  左閥體  WCB   9   填料  石墨
     3  閘板  WCB+結構陶瓷  10  支架 WCB
     4  閥座  結構陶瓷  11  填料壓板  WCB
     5  閥桿  2Cr13  12  軸承 柔性石墨
     6  螺栓  25#  13  閥桿螺母  青銅
     7  螺母  25#  14  電動裝置 組合件

  • DN  PN(Mpa)  L  D  D1  C  H  n-d
    50   1.0  250  165  125  20  335  4-Φ18
     80  280  200  160  20  510  8-Φ18
     100  300  220  180  22  685  8-Φ18
     150  350  285  240  24  790  8-Φ22
     200  400  340  295  24  935  8-Φ22
     250  450  395  350  26  1050  12-Φ22
     300  500  445  400  26  1210  12-Φ22
     350  550  505  460  26  1380  16-Φ22
     400  600  565  515  26  1495 16-Φ26

     DN  PN(Mpa)  L  D  D1  C  H  n-d
    50   1.6  250  165  125  20  335 4-Φ18
     80  280  200  160  20  510  8-Φ18
     100  300  220  180  22  685 8-Φ18
    125  325  250  210  22  730  8-Φ18
     150  350  285  240  24  790  8-Φ22
     200  400  340  295  24  885  12-Φ22
     250  450  405  355  26  1015  12-Φ26
     300  500  460  410  28  1190  12-Φ26
     350  550  520  470  30  1350  16-Φ26
     400  600  580  525  32  1460  16-Φ30
