产品名称：Z43F、Z543F、Z643F、Z943F带导流孔平板闸阀[ 2021-06-17 ]

订购热线：021-64162222
订购传真：021-62677999
质量稳定：实行全过程质量监控，细致入微全方位检测！
价格合理：高效内部成本控制，减少了开支，让利于客户
交货快捷：先进生产流水线，充足的备货，缩短了交货期！
  • 产品介绍
  • 规格尺寸

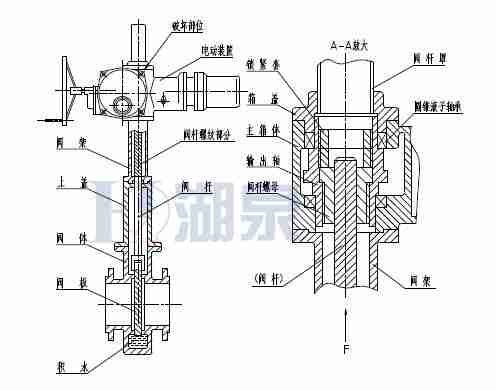

  • 结构图片

  • 一、Z43F、Z543F、Z643F、Z943F带导流孔平板闸阀

    上海湖泉阀门有限公司主要生产带导流孔平板闸阀，Z43F、Z543F、Z643F、Z943F带导流孔平板闸阀可提供带导流孔平板闸阀价格，带导流孔平板闸阀说明书，带导流孔平板闸阀实物图，带导流孔平板闸阀结构图，带导流孔平板闸阀外形尺寸，带导流孔平板闸阀执行标准，带导流孔平板闸阀工作原理，带导流孔平板闸阀作用特点。Z43F、Z543F、Z643F、Z943F带导流孔平板闸阀适用于天然气，石油，化工，环保，城市管道，燃气管线等输送管线，放空系统和汽储存装置上，用作启闭设备。Z43F、Z543F、Z643F、Z943F带导流孔平板闸阀适用于天然气开采和净化的长输管线。
    Z43F、Z543F、Z643F、Z943F带导流孔平板闸阀

    设计等级 常温下试验压力（MPa） 适用温度℃ 适用介质
    壳体 左密封 左密封 低压密封 “G”型 “D”型 普通型 “抗硫”型 “基本”型
    公称压力PN（MPa） 1.6 2.4 1.76 1.76 0.6 -29～50 -45～21 -2～121 H2S和CO2总含量大于500mg/m2的介质 石油天然气、水等
    2.5 3.75 2.75 2.75 0.6
    4.0 6.0 4.4 4.4 0.6
    6.4 9.6 7.04 7.04 0.6
    磅级Lb 150 3.0 2.2 2.2 0.6
    300 7.7 5.6 5.6 0.6


    件名称 零部件材料 件名称 零部件材料
    JB/T7298 API 6D JB/T7298 API 6D
    阀门/阀盖 WCB WCB A352-LCB A351-CF8M 阀门/阀盖 WCB WCB A352-LCB A351-CF8M
    闸板 2Cr13+ENP 20CrMoV+STL ANSI 410+ENP ANSI 316+ENP 闸板 2Cr13+ENP 20CrMoV+STL ANSI 410+ENP ANSI 316+ENP
    阀杆 2Cr13 2Cr13 A182-F6a A182-F316S 阀杆 2Cr13 2Cr13 A182-F6a A182-F316S
    阀座 25+PTFE 20CrMoV+STL A105+PTFE A182-F316+PTFE 阀座 25+PTFE 20CrMoV+STL A105+PTFE A182-F316+PTFE
    填料 NBR/FPM 柔性石墨 聚四氟乙烯 填料 NBR/FPM 柔性石墨 聚四氟乙烯
    垫片 18-8/柔性石墨 垫片 18-8/柔性石墨

  • 1.6MPa DN L D D1 D2 Do f   H H1 n-Φd
    凸面法法
    RF
    (K)Z43WF-16C
    (K)Z543WF-16C
    (K)Z643WF-16C
    (K)Z943WF-16C    		 50 178 160 125 100 250 3 16 584 80 4-Φ18
    65 190 180 145 120 250 3 18 634 95 4-Φ18
    80 203 195 160 135 250 3 20 688 100 8-Φ18
    100 229 215 181 155 300 3 20 863 114 8-Φ18
    125 254 245 210 185 350 3 22 940 132 8-Φ18
    150 267 280 240 210 350 3 24 1030 150 8-Φ23
    200 292 335 295 265 350 3 26 1277 168 12-Φ23
    250 330 405 355 320 400 3 30 1491 203 12-Φ25
    300 356 460 410 375 450 4 30 1701 237 12-Φ25
    350 381 520 470 435 500 4 34 1875 265 16-Φ30
    400 406 580 525 485 305 4 36 2180 300 16-Φ30
    450 432 640 585 545 305 4 40 2440 325 20-Φ34
    500 457 705 650 608 305 4 44 2860 360 20-Φ41
    600 508 840 770 718 305 5 48 3450 425 20-Φ41
    700 610 910 840 788 305 5 50 3960 460 24-Φ41
    800 660 1020 950 898 305 5 52 4550 512 24-Φ41
    900 711 1120 1050 998 250 5 54 5250 565 28-Φ48
    1000 811 1250 1170 1110 250 5 56 5870 630 28-Φ18
    2.5MPa 50 178 160 125 100 250 3 20 584 80 4-Φ18
    凸面法法
    RF
    (K)Z43WF-25
    (K)Z543WF-25
    (K)Z643WF-25
    (K)Z943WF-25    		 65 190 180 145 120 300 3 22 634 95 8-Φ18
    80 203 195 160 135 350 3 22, 388 100 8-Φ18
    100 229 230 190 160 350 3 24 863 114 8-Φ23
    125 254 270 220 188, 350 3 28 940 132 8-Φ25
    150 267 300 250 218 400 3 30 1030 150 8-Φ25
    200 292 360 310 278 450 3 34 1277 168 12-Φ25
    250 330 425 370 332 500 3 36 1491 203 12-Φ30
    300 356 485 430 390 305 4 40 1701 237 16-Φ30
    350 381 550 490 448 305 4 44 1875 265 16-Φ34
    400 406 610 550 505 305 4 48 2180 300 16-Φ34
    450 432 660 600 555 305 4 50 2440 325 20-Φ34
    500 457 730 660 610 305 4 52 2860 360 20-Φ41
    600 508 840 770 718 305 5 56 3450 425 20-Φ41
    700 610 955 875 815 305 5 60 3960 460 24-Φ48
    800 660 1070 990 930 305 5 64 4550 512 24-Φ48
    900 711 1180 1090 1025 - 5 66 5250 595 28-Φ54
    1000 811 1305 1210 1140 - 5 68 5870 660 28-Φ48
