产品名称：天然气快速切断阀[ 2021-07-20 ]

订购热线：021-64162222
订购传真：021-62677999
质量稳定：实行全过程质量监控，细致入微全方位检测！
价格合理：高效内部成本控制，减少了开支，让利于客户
交货快捷：先进生产流水线，充足的备货，缩短了交货期！
  • 产品介绍
  • 规格尺寸

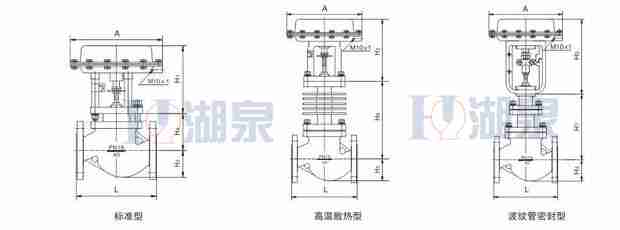

  • 结构图片

  • 一、天然气快速切断阀产品介绍

    气动快速切断阀由活塞式气动执行机构与切断阀组成气动活塞式切断阀（简称活塞式切断阀），是气动单元组合仪表中的执行单元。它接收来自调节仪表的信号，控制工艺管道内流体的切断与接通或切换流道。该切断阀产品具有操作力大，阀体设计新颖，流阻小、额定流量系数大、许用压差大、密封性能优良等优点。因而广泛应用于石油、化工、冶金、电力、轻纺等工业部门的生产过程自动控制与远程控制系统中。
    天然气快速切断阀


    公称通径 mm 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400
    阀座直径 mm 26 43 43 52 62 79 94 115 145 166 216
    额定流量系数 Kv 6.5 10 15 25 40 65 100 150 260 350 540
    公称压力 MPa 4.0(JB/T79·2-94)
    行程 mm 16 25 40 60
    介质温度 ℃ -16～150(常温)；-60～450(中温)；-60～550（高温）；-250～60（低温）；
    流量特性 两位快开式
    配执行机构 ZSD-D ZSD-3 ZSD-5 ZSD-7
    法兰尺寸、型式 按JB/T79·2-94凹式（常、中、高温）；按JB/T79·3-94榫槽式（低温）
    阀体材质 ZG270-500；ZG1Cr18Ni9Ti；ZG0Cr18Ni12Mo2Ti

    天然气快速切断阀执行机构参数
    型号 ZSD-D ZSD-3 ZSD-5 ZSD-7
    活塞直径 mm 150 200 300 400
    有效面积 cm2 175 305 700 1245
    行程 mm 16 25 40 60
    进气孔螺纹 M16×1.5 M20×1.5 M24×2
    输出力 N 7200 12800 29300 5200
    可配附件 空气过滤减压器、保位阀、行程开关、阀位传送器、电磁阀、手轮机构等
    操作气源压力 KPa 500
