防爆球阀阀门首页 > 产品展示 > 球阀 > 防爆球阀 >

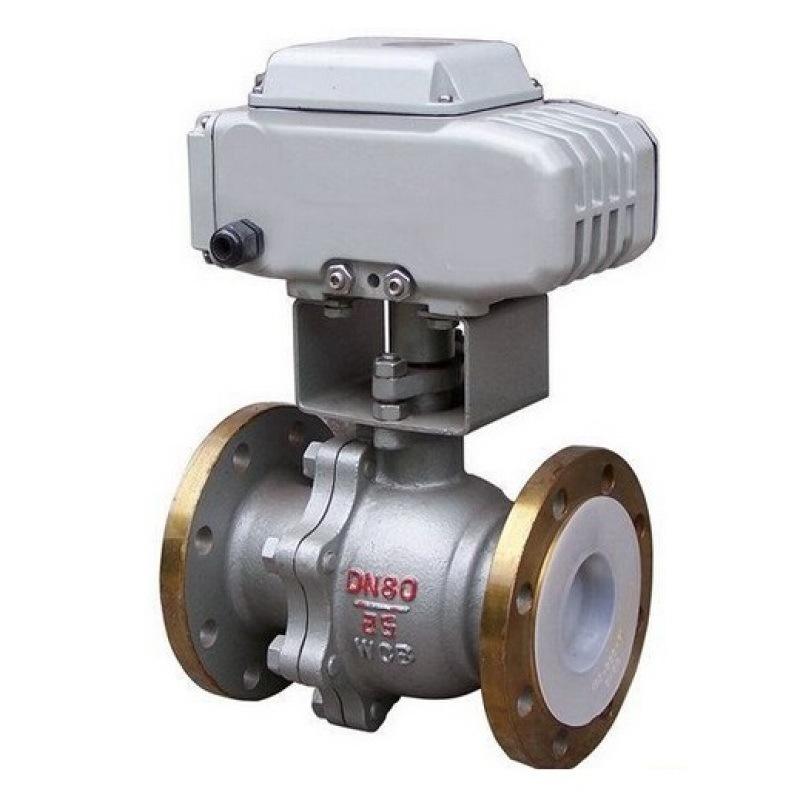

产品名称：防爆电动法兰衬氟球阀[ 2019-10-15 ]

订购热线：021-64162222
订购传真：021-62677999
质量稳定：实行全过程质量监控，细致入微全方位检测！
价格合理：高效内部成本控制，减少了开支，让利于客户
交货快捷：先进生产流水线，充足的备货，缩短了交货期！
  • 产品介绍
  • 规格尺寸
  • 结构图片

  • 一、防爆电动法兰衬氟球阀概述

    上海湖泉阀门有限公司生产的Q941F46防爆电动法兰衬氟球阀是由电动执行机构和衬氟球阀组成。阀体内腔及球芯均采用高压注塑工艺衬有耐腐蚀、耐老化的聚全氟乙炳烯，故具有可靠的耐腐蚀性和密封性。主要用于对生产过程中酸碱等强腐蚀介质的调节或切断。电动执行机构内置伺服系统，无须另配伺服放大器，输入4-20mA信号及220VAC/380V电源即可控制运转。具有连线简单，结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。


    二、防爆电动法兰衬氟球阀特点

    （1）功能强劲:智能型、调节型、开关式。
    （2）体积小巧：体积仅相当于同类产品的35%左右。
    （3）使用方便：采用单相电源，接线简单；采用独创的球型凸出结构，使观察更方便；免加油免点检、防水防锈、任意角度安装。
    （4）保护装置有双重限位、过热保护、过载保护。全行程时间15秒、30秒、45秒、60秒。及带手动功能。
    （5）智能数控：内置?？椴捎孟冉扑慊テ爸悄芸刂迫砑苯咏邮占扑慊蚬ひ狄潜淼仁涑龅谋曜夹藕牛?-20mA DC /1-5VDC）实现阀门开度的智能控制和精确定位。


    三、防爆电动法兰衬氟球阀设计规范

    设计与制造 GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357
    法兰尺寸 JB/T74～90、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、DIN2543
    结构长度 GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202
    检验与试验 JB/T 9092、API 598、GB/T13927


    四、防爆电动法兰衬氟球阀执行器技术参数

    执行器类别 执行器参数 执行器参数
    电源电压 标准：220V    AC单相  可选：110V AC 单相、380/440V    AC 三相、24V/110V/220V DC
    输出力矩 50N·M～2000N·M 50N·M～4000N·M
    动作范围 0～90° 0～360° 0～90°、0°～270°可选
    控制方式 开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(4～20mA模拟量信号控制)
    动作时间 15秒/30秒/60秒 18S～112S
    ?；ぷ爸?/span> 过热保护 内置过热?；?、过载?；?/span>
    环境温度 -30°～60° -20℃～+70℃
    手动操作 同附带手柄操作 机械离合机构，配手轮操作
    机械限位 电气、机械二重限位 电气、机械二重限位
    防护等级 IP65 IP65、IP67、可定制IP68
    防爆等级 无防爆 ExdⅡ BT6,ExdⅡ CT5
    位置测量 可选装开关或电位计 电位计、比例控制单元
    驱动电机 8W/E 鼠笼式异步电机
    进线接口 2个 G1/2″M18*1.5 2个 PF 3/4”
    壳体材料 铝合金 铝合金
    外涂层 干粉，环氧聚酯，具有超强防腐功能


  • 五、防爆电动法兰衬氟球阀执行器技术参数

    执行器类别 执行器参数 执行器参数
    电源电压 标准：220V    AC单相  可?。?10V AC 单相、380/440V    AC 三相、24V/110V/220V DC
    输出力矩 50N·M～2000N·M 50N·M～4000N·M
    动作范围 0～90° 0～360° 0～90°、0°～270°可选
    控制方式 开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(4～20mA模拟量信号控制)
    动作时间 15秒/30秒/60秒 18S～112S
    保护装置 过热?；?/span> 内置过热?；?、过载?；?/span>
    环境温度 -30°～60° -20℃～+70℃
    手动操作 同附带手柄操作 机械离合机构，配手轮操作
    机械限位 电气、机械二重限位 电气、机械二重限位
    防护等级 IP65 IP65、IP67、可定制IP68
    防爆等级 无防爆 ExdⅡ BT6,ExdⅡ CT5
    位置测量 可选装开关或电位计 电位计、比例控制单元
    驱动电机 8W/E 鼠笼式异步电机
    进线接口 2个 G1/2″M18*1.5 2个 PF 3/4”
    壳体材料 铝合金 铝合金
    外涂层 干粉，环氧聚酯，具有超强防腐功能

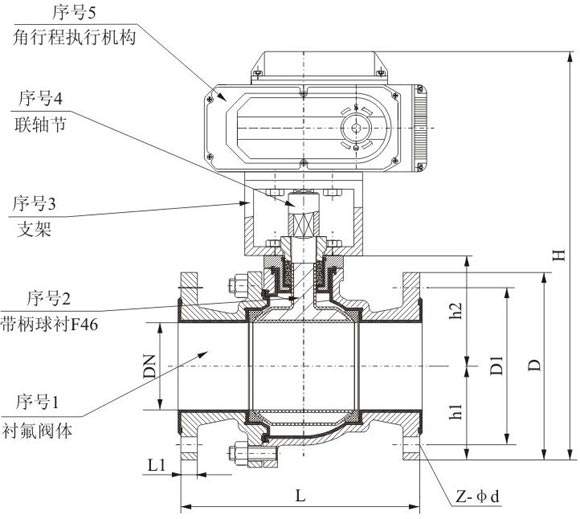

  • 六、防爆电动法兰衬氟球阀结构图


    防爆电动法兰衬氟球阀防爆电动法兰衬氟球阀结构图
