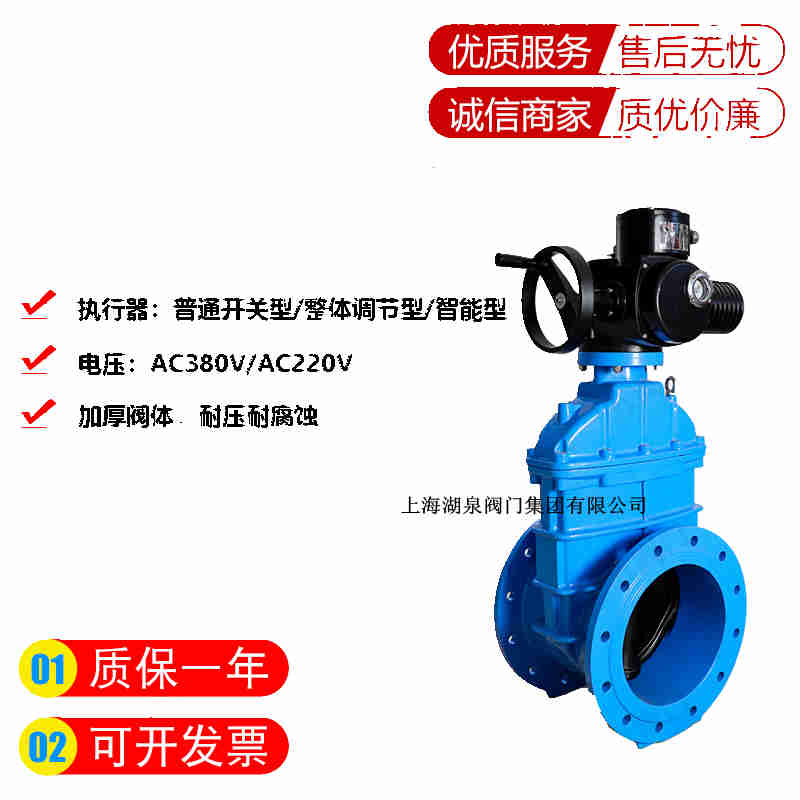

一、电动闸阀Z945X一16 DN200产品介绍

上海湖泉阀门集团有限公司电动闸阀Z945X一16 DN200是采用最的球墨铸铁或碳钢铸造而成,具有强度高、重量轻,几何尺寸的特点,闸板具有互换的功能,加装螺旋伞齿轮省力机构,一人可非常轻松自如地开关,也可根据用户的要求加装开闭指示柱。密封、防锈功能 ,安全可靠,使用寿命长。可立式卧式安装,电动弹性座封闸阀、广泛用于给排水系统、污水处理系统、市政建设及矿山、治金、电厂等行业。是可根据用户的要求配装各种电动执行机构，实现远距离控制及自动控制，该弹性座封闸阀克服了一般闸阀密封不良、弹性疲乏、橡胶老化及生锈等缺陷，该阀利用弹性阀门产生微量弹性变形的补偿作用达到良好的密封效果。

电动闸阀Z945X一16 DN200型号参数选型

二、电动闸阀Z945X一16 DN200产品性能参数

Z945X-10 型铸铁电动暗杆软密封闸阀主要性能参数
型号	PN	工作压力/MPa	适用温度/℃	适用介质
Z945X-10	10	1.0	≤80	水

三、电动闸阀Z945X一16 DN200产品零部件材料

Z945X-10 型铸铁电动暗杆软密封闸阀零部件材料
型号	材料
型号	阀体、阀盖	阀杆	衬胶闸板	填料
Z945X-10	灰铸铁	铬镍不锈钢	球墨铸铁（丁腈橡胶）	丁腈橡胶

Z945X-10 型铸铁电动暗杆软密封闸阀主要外形及结构尺寸（mm）
DN	L	D	D0	D1	b	f	z×Φd
50	178	165	125	99	20	3	4×Φ19
65	190	185	145	118	20	3	4×Φ19
80	203	200	160	132	22	3	8×Φ19
100	229	220	180	156	24	3	8×Φ19
125	254	250	210	184	26	3	8×Φ19
150	267	285	240	211	26	3	8×Φ23
200	229	340	295	266	26	3	8×Φ23
250	330	395	350	319	28	3	12×Φ23
300	356	445	400	370	28	4	12×Φ23
350	381	505	460	429	30	4	16×Φ23
400	406	565	515	480	32	4	16×Φ28
450	432	615	565	530	32	4	20×Φ28
500	457	670	620	582	34	4	20×Φ28
600	508	780	725	682	36	5	20×Φ31
