电动调节蝶阀厂家、规格型号

[ 2019-06-14 ]

电动调节蝶阀厂家、规格型号

上海湖泉阀门有限公司生产的电动调节蝶阀采用一体化结构，有开关型和调节型两种。开关型用单相交流电源直接控制阀门开闭。调节型有内装阀门定位器、伺服放大器和外接伺服操作器等形式，采用输入控制信号（4-20mA DC）即可控制阀门运转。具有功能强，体积小，性能可靠等优点。配套简单，流通能力大，特别适合于介质是粘稠，含颗粒，纤维性质的场合。它可广泛应用于食品、环保、轻工、石油、化工、教学设备、造纸、电力等行业的工业过程自动控制系统中。

电动调节蝶阀主要技术参数

公称通径（DN）	50	65	80	100		125	150	200	250	300	350	400	450	500
流量系数 (CV)	95	175	270	375		740	1400	2100	3250	4680	6200	8100	11000	15800
转角(α°)					90°
工作电压					220VAC、380VAC
工作温度范围℃					-40~250
输入信号					4~20mADC、220VAC、24VDC
公称压力（MPa）					1.6、4.0、6.4
连接形式及标准					对夹式、法兰式
阀体材料					ZG25、304、316、316L
阀芯材料					304、316、316L
阀座材料					304、316、F4
流量特性					近似等百分比
泄漏等级					V、VI

电动调节蝶阀执行机构
3610R系列电动执行器，是以AC220单相交流电源作为驱动电源，接受来自DCS、PLC系统或调节仪表操作器的DC4~20mA、DC0~10mA或DC1~5V控制信号的全电子式执行机构，该执行机构具备动作切换功能以及开度信号功能和手动等功能。大口径蝶阀一般采用380VAC电动执行器，国内品牌如上海澳托克，扬州电力，天津二通等；国外品牌有英国罗托克、法国伯纳德、德国西博思(西门子)等。

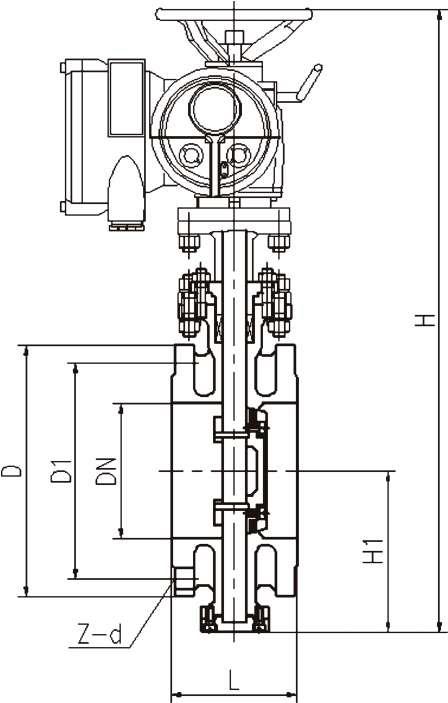

电动调节蝶阀外形尺寸及重量

电动调节蝶阀

单位：mm

公称通径	结构长度L		外形尺寸		连接尺寸PN1.6MPa			参考重量
DN	法兰式	对夹式	H	H	D	D1	Z-d	（kg）
50	108	43	112	530	165	125	4-18	19
65	112	46	115	530	185	145	4-18	22
80	114	49	120	565	200	160	8-18	25
100	127	56	138	600	220	180	8-18	28
125	140	64	164	640	250	210	8-18	43
150	140	70	185	705	285	240	8-22	50
200	152	71	200	775	340	295	12-22	64
250	165	76	243	945	405	355	12-26	99
300	178	83	250	1070	160	410	12-26	130
350	190	92	280	1140	520	470	16-26	188
400	216	102	305	1210	580	525	16-30	270
450	222	114	350	1335	640	585	20-30	350
500	229	127	380	1415	715	650	20-33	375
600	267	154	445	1605	840	770	20-36	560
700	292	165	480	1844	910	840	24-36	610
800	318	190	530	2040	1025	950	24-39	880

电动调节蝶阀质量及服务承诺：
　　一、售前服务：如果买方没有指定产品型号,我公司客服或销售人员会根据买方人员提供的技术参数进行指导选型，或与买方技术人员进行技术交流，以确保产品准确选型。
　　二、质保期为货物验收合格之日起壹年(极少数产品以动作次数为使用寿命)，质保期内因产品质量问题导致的故障供方免费提供配件及咨询服务。在收到用户质量问题反馈信息后，我公司将在4小时内给出具体的解决方案。如果还不能解决问题，我公司将派出工程师在48小时(不可抗力因素除外)内到达现场解决问题。
　　三、我公司产品在质保期结束后，依然提供技术服务和易损件成本供应。
　　四、如果此质量及服务承诺与《消费者权益保护法》相抵触，按《消费者权益保护法》执行。
