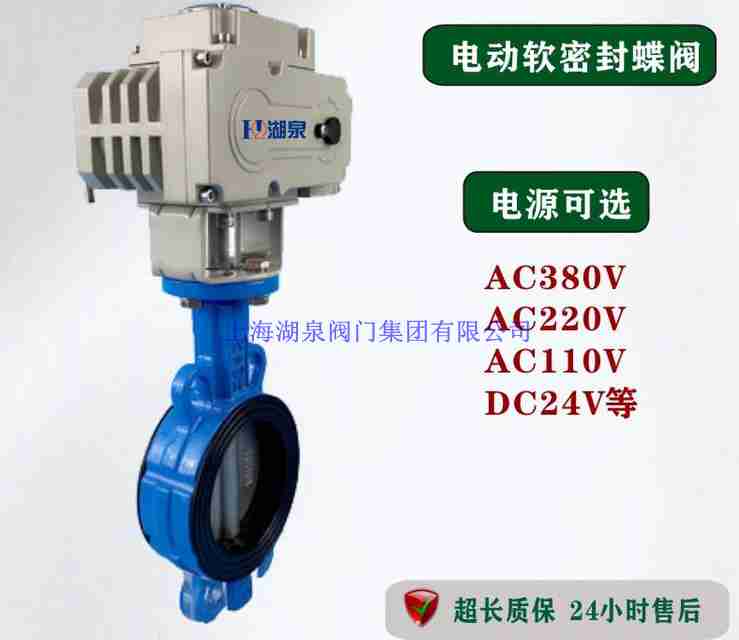

上海湖泉阀门集团有限公司dn200电动蝶阀是一种结构简单的电动阀门，可用于低压管道介质的工况。我公司生产的蝶阀是由关闭件阀瓣或蝶板为圆盘，围绕阀轴旋转来达到开启与关闭的一种阀。它的启闭件是一个圆盘形的蝶板，在阀体内绕其自身的轴线旋转，从而达到启闭或调节的目的。它可以通过齿轮运转，由三接头的滑动变阻器输出阀门的定位信号，此外还有限位信号（全开，全闭。公共线）。限位开关盒是自动控制系统中检测阀门状态一种现场仪表，用以将阀门的开启或关闭位置以开关量的信号输出，远程控器接收或计算机寻访采样，确认后执行下一步程序。该产品也可以作为自控系统中重要的阀门连锁保护及远程报警指示之用。不需外加能源，通过调节设定点控制温度。当温度升高，阀门根据温度变化成比例的关闭。

dn200电动蝶阀工作电源：AC220V AC380V等。 输入信号：4~20mA 0~10v等弱电信号。 由调节型电动执行机构和阀杆连接调试好以后；以电能作为驱动力来驱动硬密封蝶阀阀板，作0~90°部分回转运动。   接收工业自动化控制系统的4~20mA信号来精准控制阀门开度，从而达到流量、温度、压力等不同工艺参数的调节和控制。   硬密封蝶阀的驱动形式除了电动之外还有：手动,蜗轮杆传动,气动等。 阀门的连接形式有无法兰对夹式,法兰连接和对焊连接.，它广泛应用于  食品,饮料,医药,石化,电厂,钢厂,工业环保水处理等高温或不洁净的介质工艺领域.

dn200电动蝶阀 矿用隔爆电动蝶阀主要技术参数及要求
设备安装地点：具有混合气体或煤尘危险的电动阀门站。
适用介质：含有瓦斯、煤尘、水、油等混合物。
环境温度：-20～+60℃。
主要部件材料：阀体、蝶板：铸钢；阀杆：不锈钢(2Cr13)。
适用环境：含有瓦斯、煤尘等性混合物，但无破坏性绝缘性气体环境，相对湿度：≤95％
额定工作电压：380V  660V
控制电压：交流：6V、9V、12V、24V、36V
直流：6V、9V、12V、24V、36V
额定电源频率：50Hz
额定控制电流：≤15A
电机：生产电动装置厂家有煤安防爆电机。
信号输入阻抗：≤150Ω 信号输出阻抗：≤700Ω 信号电流≤36mA（输出）
阀门完全开启完全关闭时间：≤1 分钟
防爆标志：Ex dI Mb
防护等级：不低于 IP55


MPa 公称压力	强度试验 MPa	密封试验 MPa	试用温度	适用介质
1.0	1.5	1.1	≤600℃	水、蒸汽、煤气、 油类、热空气、 腐蚀性等介质
1.6	2.4	1.76
2.5	3.8	2.75
4.0	6.0	4.4

dn200电动蝶阀主要结构材质

阀体、阀板	阀杆	密封面	填料
铸钢、不锈钢	不锈钢	不锈钢	柔性石墨

 dn200电动蝶阀型号参数尺寸

产品型号	DN	L	D1	D	z-φd	H	H0	A	B
D41X	50	43	125	165	4-18	63	315	180	65
	65	46	145	185	4-18	70	330	180	65
	80	46	160	200	8-18	83	390	245	72
	100	52	180	220	8-18	105	431	245	72
	125	56	210	250	8-18	115	455	245	72
	150	56	240	285	8-22	137	626	355	93
	200	60	295	340	8-22	164	720	350	93
	250	68	350	395	12-22	206	800	550	350
	300	78	400	445	12-22	230	860	600	350
	350	78	460	505	16-22	248	883	600	350
	400	102	515	565	16-26	289	972	600	350
	450	114	565	615	20-26	320	1043	750	380
	500	127	620	670	20-26	343	1098	750	380
	600	154	725	780	20-30	413	1236	750	380
	700	165	840	895	24-30	478	1431	750	380
	800	190	950	1015	24-33	525	1488	750
