电动对夹式蝶阀d971x dn250 图片，规格，安装

[ 2021-11-19 ]
电动对夹式蝶阀d971x dn250 产品图片，规格，安装，咨询：  021-64162222     。

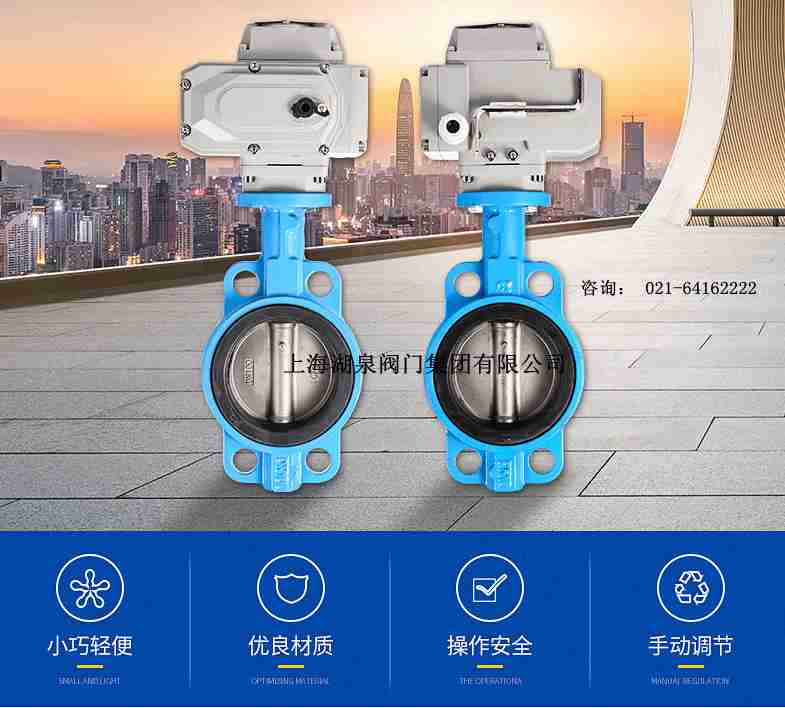

电动对夹式蝶阀d971x dn250

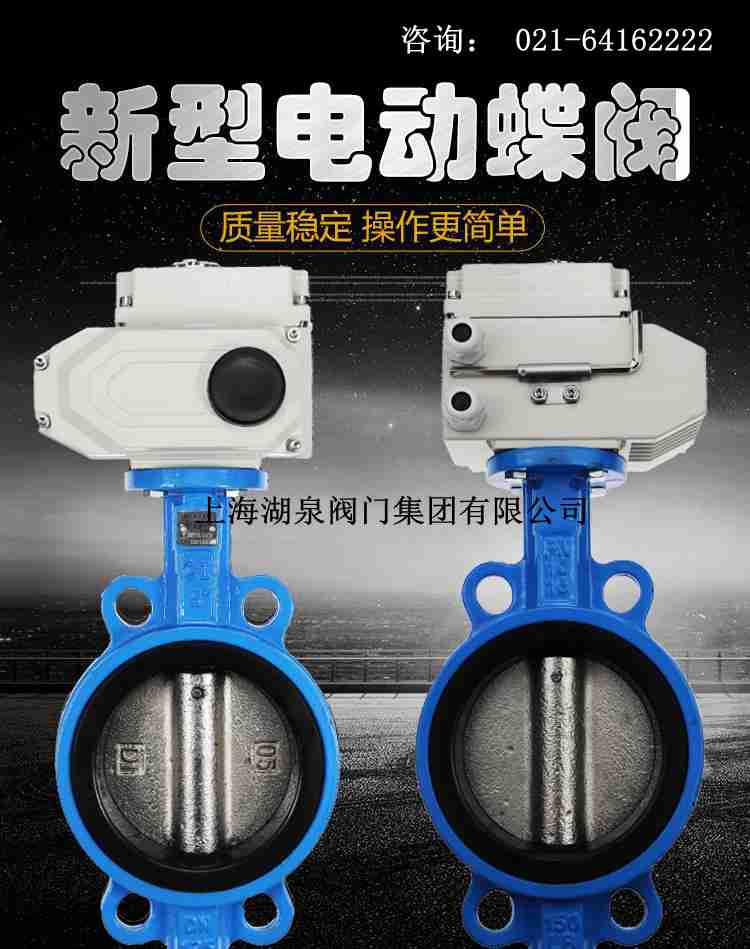

dn250对夹式电动蝶阀

电动对夹式蝶阀d971x dn250 产品规格
公称通径 DN（mm） 50～800
公称压力 PN（MPa） 0.6 1.0 1.6
试验压力 强度试验 0.9 1.5 2.4
密封试验 0.66 1.1 1.76
气密封试验 0.6 0.6 0.6
适用介质 空气、水、污水、蒸气、煤气、油品等。
驱动形式 手动、蜗杆蜗轮传动、气传动、电传动。
零件名称 材料
阀体 球墨铸铁、铸钢、合金钢、不锈钢
蝶板 铸钢、不锈钢及材料
密封圈 橡胶、聚四氟
阀杆 2Cr13、不锈钢
填料 O型圈、柔性石墨O

零 件 名 称 材               料
阀    体 各种橡胶、聚四氟
蝶    板 灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料
密 封 圈 球墨铸铁、铸钢、合金钢、不锈钢
阀    杆 2Cr13、不锈钢
填    料 O型圈、柔性石墨

称通径 (DN) L D1 D z-φd H H0 A B
50 43 125 165 4-18 63 315 180 65
65 46 145 185 4-18 70 330 180 65
80 46 160 200 8-18 83 390 245 72
100 52 180 220 8-18 105 431 245 72
125 56 210 250 8-18 115 455 245 72
150 56 240 285 8-22 137 626 355 93
200 60 295 340 8-22 164 720 350 93
250 68 350 395 12-22 206 800 550 350
300 78 400 445 12-22 230 860 600 350
350 78 460 505 16-22 248 883 600 350
400 102 515 565 16-26 289 972 600 350
450 114 565 615 20-26 320 1043 750 380
500 127 620 670 20-26 343 1098 750 380
600 154 725 780 20-30 413 1236 750 380
700 165 840 895 24-30 478 1431 750 380
800 190 950 1015 24-33 525 1488 750 380

 电动对夹式蝶阀d971x dn250 产品怎么安装
 电动对夹式蝶阀d971x dn250安装开始操作前，用空气喷洗清除配管上的外物，配管内面用清水清洗干净。 仔细核对电动蝶阀使用情况是否与其性能规范相符；（温度、压力） ，检查电动蝶阀通道及密封面是否有杂物，并及时清除，开箱后电动蝶阀要及时安装，请勿随意松动阀门上的任何紧固螺钉或螺母；对夹式电动蝶阀必须使用专用的蝶阀法兰片。对夹电动蝶阀可以安装在任意角度的管道上，为了维护方便建议不要倒置安装。 7、蝶电动对夹式蝶阀d971x dn250法兰盘在安装时必须确保法兰面和密封橡胶对中，螺钉均匀拧紧，密封面必须贴合完整；如果出现螺钉拧紧力度不均匀会出现橡胶凸起卡住蝶板，或顶住蝶板造成阀杆处泄漏。
电动对夹式蝶阀d971x dn250的安装首先在安装前要需平放，切记不可随意的磕碰，在安装的时候将它拉制成安装的长度之后，在现场管道电动对夹式蝶阀d971x dn250的设计当中，没有经过特殊的允许是不可以随意拆卸对夹式蝶阀，这是我们要在安装前知道的。同时大家还要知道，对夹式电动蝶阀可以安装在任意的位置，但对夹式蝶阀安装完成之后就需要沿线铺设蝶阀，对夹式电动蝶阀做一个支架，而支架一旦做成之后，在用的时候就严格禁止将支架卸掉。
