对夹式电动蝶阀尺寸表,型号规格

[ 2021-12-16 ]
上海湖泉阀门集团有限公司对夹式电动蝶阀尺寸表,型号规格,上海对夹式电动蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内,圆盘形蝶板绕着轴线旋转,旋转角度为0°-90°之间,可以起到流量调节的作用,当蝶板旋转到90°时,电动阀门达到最大开度。湖泉阀门厂家介绍对夹式电动蝶阀规格尺寸。对夹式电动蝶阀是采用对夹连接方式的蝶阀,它的蝶板安装于管道的直径方向,在蝶阀阀体圆柱形通道内,圆盘形蝶板绕着轴线旋转。资源描述: 《对夹式蝶阀法兰尺寸及安装尺寸表》由会员分享,可在线阅读,更多相关《对夹式夹电动蝶阀标准标准尺寸参数: 【阀体材质】:球墨铸铁、304、316、316L 【阀板材质】:304、316、316L、尼龙板、铝青铜、球铁镀镍等 【密封阀座】:NBR、EPDM、PTFE 【压力等级】:对夹式软密封蝶阀规格图及蝶阀尺寸表(适用蝶阀型号D971X、D371X) 法兰式软密封蝶阀规格图及蝶阀尺寸表(适用蝶阀型号:D41X、D341X) 我们电动阀门行业种类繁多,最常用的就是蝶阀,有国标蝶阀...
对夹式电动蝶阀尺寸表,型号规格
蝶阀法兰尺寸及安装尺寸表对夹式蝶阀型号
D71X   手柄对夹蝶阀
D371X  涡轮式对夹蝶阀
D671X  气动对夹蝶阀
D971X  电动对夹蝶阀
D371F  衬氟对夹蝶阀
D71F4  衬四氟手柄对夹蝶阀
D371F4 衬四氨蜗轮对夹蝶阀

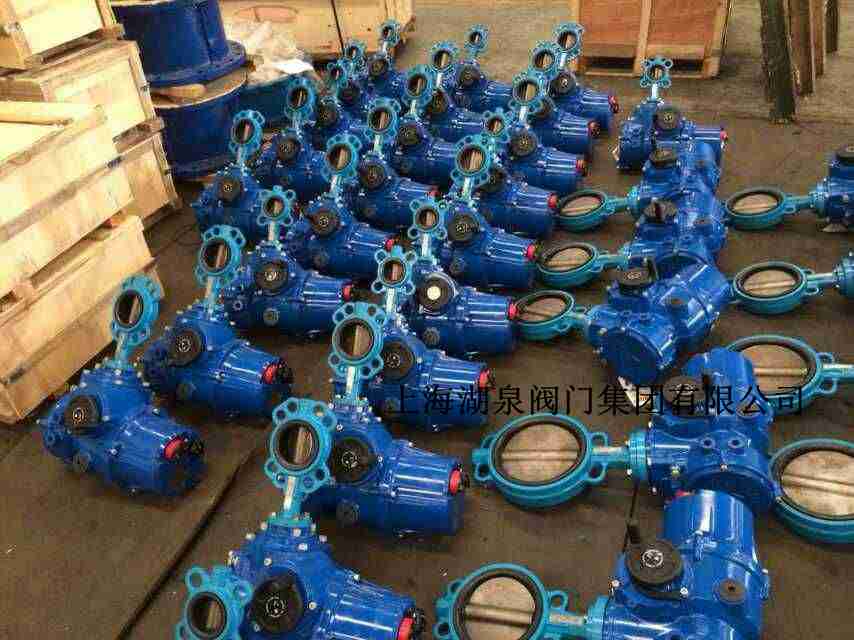

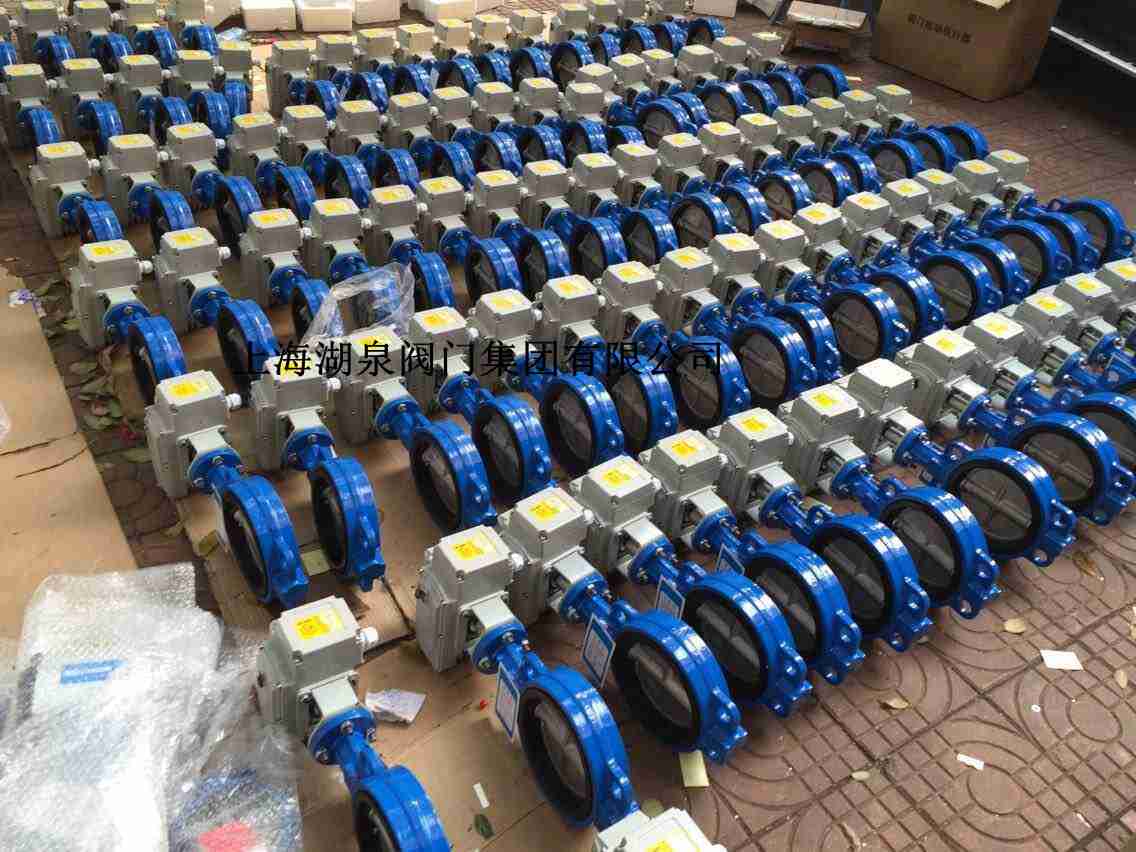

 对夹式电动蝶阀
常见的蝶阀型号如下:通风蝶阀的型号: D341H、D341W; 三偏心对夹硬密封蝶阀型号: D73H、D373H、D673H、D973H; 中线蝶阀型号: D41X、D341X、D641X、D941X; 中线对夹蝶阀型号: D71X、D371X、D671X、D971X。

对夹式电动蝶阀尺寸表,型号规格
DN L H HO A B 0.6MPa 1.0MPa 1.6MPa
DO n-d DO n-d DO n-d
50 43 63 235 270 110 110 4-14 125 4-18 125 4-18
65 46 70 250 270 110 130 4-14 145 4-18 145 4-18
80 46 83 275 270 110 150 4-18 160 8-18 160 8-18
100 52 105 316 270 110 170 4-18 180 8-18 180 8-18
125 56 115 340 310 110 200 8-18 210 8-18 210 8-18
150 56 137 376 310 110 225 8-18 240 8-22 240 8-22
200 60 164 430 353 150 280 8-18 295 8-22 295 8-22
250 68 206 499 353 150 335 12-18 350 12-22 355 12-26
300 78 230 570 380 150 395 12-22 400 12-22 410 12-26

对夹式蝶阀型号及分类  对夹式电动蝶阀尺寸表,型号规格 对夹式蝶阀根据驱动方式可分为电动对夹式蝶阀、气动对夹式蝶阀、涡轮对夹式蝶阀、手柄对夹式蝶 阀。   电动对夹式蝶阀型号:D971X—10/16   气动对夹式蝶阀型号:D671X—10/16   涡轮对夹式蝶阀型号:D371X—10/16   手柄对夹式蝶阀型号:D71X—10/16   对夹式蝶阀根据密封材质可分为对夹式软密封蝶阀、对夹式硬密封蝶阀。   对夹式软密封蝶阀型号:D371X—10/16   对夹式硬密封蝶阀型号:D373H—10/16
