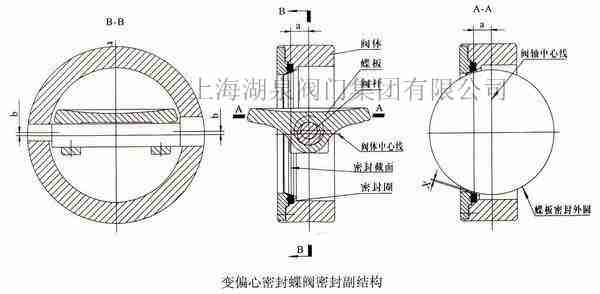

上海湖泉阀门集团有限公司蝶阀型号规格，尺寸对照表蝶阀型号有D71F46、D671F46、D971F46、D71F、D71H、D71X、D71Y、 D41F、 D41H、 D41X、 D41W。按驱动方式分为电动蝶阀、气动蝶阀、液动蝶阀、手动蝶阀，按结构形式分为中心密封蝶阀、单偏心密封蝶阀、双偏心密封蝶阀、三偏心密封蝶阀，密封面材质分为软密封蝶阀，密封副由非金属软质材料对非金属软质材料构成，密封副由金属硬质材料对非金属软质材料构成，金属硬密封蝶阀的密封副由金属硬质材料对金属硬质材料构成。

上海湖泉蝶阀采用中线式碟板与短结构钢板焊接的新型结构形式设计制造的,蝶阀结构紧凑、重量轻、便于安装、流阻小、流通量大,避免高温膨胀的影响,操作轻便、使用寿命长、可以多工位安...蝶阀型号按照顺序由附加代号+编制代号+传动方式代号+连接形式代号+结构形式代号+密封材料代号+工作压力等级表示+阀体材质代号组成。具体每一个代号的表示方法如蝶阀是用圆形蝶板作启闭件并随阀杆转动来开启、关闭和调节流体通道的一种阀门。蝶阀型号都有哪些?下面让我们一起来了解一下电动蝶阀吧。上海湖泉硬密封蝶阀概述 硬密封蝶阀为偏心金属密封结构,密封形...工业管道蝶阀的种类及规格不计其数,对于蝶阀附加条件的增加、连接方式的不同、传动方式的升级、结构形式的改变以及耐温耐压耐腐对材质的要求提高,为方便用户在工业中对蝶阀的正确选型...

上海湖泉阀门蝶阀规格及型号大全

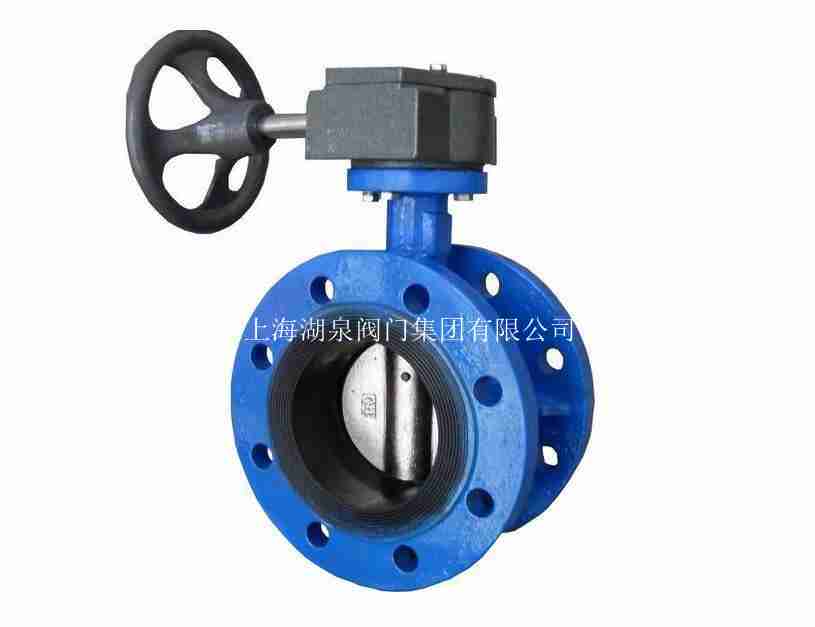

型号：D71X/F口径：40～800压力：1.6MPa材质：铸铁、铸钢、不锈钢法兰式蝶阀
型号：D41X/D43H口径:50～1200压力：1.6MPa-4.0MPa材质：铸铁、铸钢、不锈钢气动硬密封蝶阀
型号：D673H/D643H口径：50～2000　压力：1.6MPa-4.0MP材质：铸铁、铸钢、不锈钢
气动软密封蝶阀型号：D6(7.4)1X口径：50～2000压力：1.6MPa材质：铸铁、铸钢、不锈钢
电动对夹蝶阀型号：D(3.6.9)71X/D(3.6.9)73H口径：50-2000压力：1.6MPa-4.0MPa材质：铸铁、铸钢、不锈钢
电动法兰蝶阀型号：D941X/D943H口径：50-2000压力：1.6MPa-4.0MPa材质：铸铁、铸钢、不锈钢
电动硬密封蝶阀型号：D(3.6.9)43H/D(3.6.9)73H口径：50-2000压力：1.6MPa-4.0MPa材质：铸铁、铸钢、不锈钢
电动软密封蝶阀型号：D(3.6.9)41X/D(3.6.9)71X口径：50-2000压力：1.6MPa材质：铸铁、铸钢、不锈钢
对夹软密封蝶阀型号：D(3.6.9)71X/F/J口径：50～800压力：1.6MPa材质：铸铁、铸钢、不锈钢
对夹硬密封蝶阀型号：D(3.6.9)73H口径：50～1200压力：1.6MPa-4.0MPa材质：铸铁、铸钢、不锈钢
法兰软密封蝶阀型号：D(3.6.9)41X口径：50～2000压力：1.6MPa材质：铸铁、铸钢、不锈钢
气动调节蝶阀型号：D643/73H口径：DN50-1200压力：1.6MPa材质：铸铁、铸钢、不锈钢
电动调节蝶阀型号：ZDRWG口径：DN50-1000压力：1.6MPa材质：铸铁、铸钢、不锈钢
衬胶蝶阀型号：D71J/D371J口径:DN40-2000压力：1.6MPa材质：球墨铸铁、铸钢、合金钢、不锈钢
气动通风蝶阀型号:D641W口径：50-2000压力：1.0MPa材质：铸钢、锻钢、不锈钢

上海湖泉蝶阀型号有D71F46、D671F46、D971F46、D71F、D71H、D71X、D71Y、 D41F、 D41H、 D41X、 D41W。按驱动方式分为电动蝶阀、气动蝶阀、液动蝶阀、手动蝶阀，按结构形式分为中心密封蝶阀、单偏心密封蝶阀、双偏心密封蝶阀、三偏心密封蝶阀，密封面材质分为软密封蝶阀，密封副由非金属软质材料对非金属软质材料构成，密封副由金属硬质材料对非金属软质材料构成，金属硬密封蝶阀的密封副由金属硬质材料对金属硬质材料构成。

蝶阀型号规格，尺寸对照表

型号	公称通径DN		结构尺寸/MM			阀体材质	适用温度/℃	适用介质
	In	MM	L	H	D0
D71X-10	1½	40	35	164	255	灰铸铁	≤200	蒸汽、水
	2	50	43	240	255
	2½	65	46	250	255
	3	80	49	260	255
	4	100	56	275	290
	5	125	64	300	290
	6	150	70	320	305
	8	200	71	450	350
	10	250	76	480	400
	12	300	83	590	400
D71X-16	1½	40	35	164	255	灰铸铁	≤200	煤气、水
	2	50	45	174	255
	2½	65	48	174	255
	3	80	48	189	255
	4	100	54	222	290
	5	125	58	257	290
	6	150	58	286	305
	8	200	62	330	350
D71X-25	1½	40	35	155	180	灰铸铁	≤200	蒸汽、水
	2	50	43	160	200
	2½	65	46	175	230
	3	80	49	190	250
	4	100	56	205	270
	5	125	64	220	300
	6	150	70	235	350
	8	200	71	320	400
D71X-40	1½	40	33	155	180	灰铸铁	≤200	蒸汽、水
	2	50	43	160	200
	2½	65	46	175	230
	3	80	49	190	270
	4	100	56	205	300
	5	125	64	220	350
	6	150	70	235	380
	8	200	71	450	400

 蝶阀型号规格，尺寸对照表主要参数

通径		主要尺寸			O．25MPa				0.6MPa				1．OM Pa
mm	inch	L	H	H 1	D	D 1	Z-φd	b×f	D	D1	Z-φd	b×f	D	D1	Z-φ d	b×f
50	2	108	75	200	140	11O	4-φ14	16×3	140	110	4-φ14	16×3	165	125	4-φ18	20×3
65	21／2	112	93	210	160	130	4-φ14	16×3	160	130	4-φ14	16×3	185	145	4-φ18	20×3
80	3	114	98	226	190	150	4-φ18	18×3	190	150	4-φ18	18×3	200	160	8-φ18	20×3
100	4	127	130	250	210	170	4-φ18	18×3	210	170	4-φ18	18×3	220	180	8-φ18	22×3
125	5	140	165	295	240	200	8-φ18	20×3	240	200	8-φ18	20×3	250	210	8-φ18	22×3
150	6	140	175	315	260	225	8-φ18	20×3	265	225	8-φ18	20×3	285	240	8-φ22	24×3
200	8	152	220	380	320	280	8-φ18	22×3	320	280	8-φ18	22×3	340	295	8-φ22	24×3
250	10	165	250	405	375	335	12-φ18	24×3	375	335	12-φ18	24×3	395	350	12-φ22	26×3
300	12	178	300	480	440	395	12-φ22	24×4	440	395	12-φ22	24×4	445	400	12-φ22	26×4
350	14	190	330	545	490	445	12-φ22	24×4	490	445	12-φ22	24×4	505	460	16-φ22	26×4
400	16	216	360	550	540	495	16-φ22	24×4	540	495	16-φ22	24×4	565	515	16-φ26	26×4
450	18	222	380	620	595	550	16-φ22	24×4	595	550	16-φ22	24×4	615	565	20-φ26	28×4
500	20	229	410	680	645	600	20-φ22	26×4	645	600	20-φ22	26×4	670	620	20-φ26	28×4
600	24	267	460	750	755	705	20-φ26	26×5	755	705	20-φ26	26×5	780	725	20-φ30	30×4
700	28	292	530	820	860	810	24-φ26	26×5	860	810	24-φ26	26×5	895	840	24-φ30	30×5
800	32	318	610	91O	975	920	24-φ30	26×5	975	920	24-φ30	26×5	1015	950	24-φ33	32×5
900	36	330	640	930	1075	1020	24-φ30	26×5	1075	1020	24-φ30	26×5	1115	1050	28-φ33	34×5
1000	40	410	720	980	1175	1120	28-φ30	26×5	1175	1120	28-φ30	26×5	1230	1160	28-φ36	34×5
1200	48	470	820	1220	1375	1320	32-φ30	26×5	1405	1340	32-φ33	28×5	1455	1380	32-φ39	38×5
1400	56	530	930	1310	1575	1520	36-φ30	26×5	1630	1560	36-φ36	32×5	1675	1590	36-φ42	42×5
1600	64	600	80	1460					1830	1760	40-φ36		1915	1820	40-φ48	62×5
1800	72	670	1090	1560					2045	1970	44-φ39		2115	2020	44-φ48
2000	80	760	1190	1670					2265	2 1 80	48-φ42		2325	2230	48-φ48
