对夹式电动蝶阀d971-10/16 DN700规格型号尺寸

[ 2022-01-21 ]
上海湖泉阀门集团有限公司电动对夹式蝶阀/电动法兰蝶阀,DN50--DN700 单价/台湖泉阀门 D971X-16/700 D971X-16/700 0 现货 - + 气动对夹式蝶阀/电动对夹式蝶阀/电动法兰蝶阀,DN50--D...D971X-10P智能调节电动蝶阀概述: 电动蝶阀是以电动执行器与蝶阀的的结合而称谓,相同需要的扭力配置以符合国际通用的ISO5211连接标准平台以及互为的±5°微调,... D971X-10P智能调节电动蝶阀概述: 电动蝶阀是以电动执行器与蝶阀的的结合而称谓,相同需要的扭力配置以符合国际通用的ISO5211连接标准平台以及互为的±5°微调,...d971-16c DN700对夹式电动蝶阀产品概述 该蝶阀主要适用于水厂、电厂、钢厂冶炼、造纸、化工、饮食等系统供排水用,尤为适用自来水管路上作为调节流量设备...

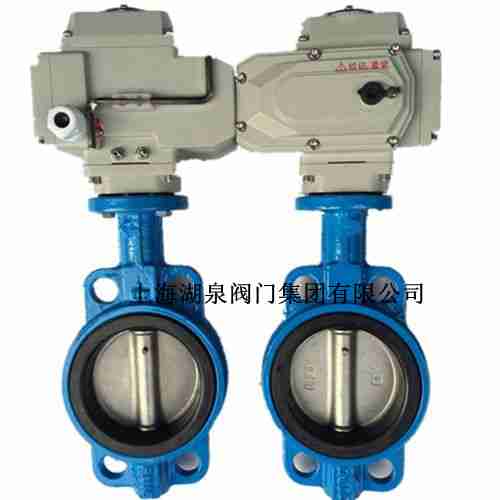

 对夹式电动蝶阀d971-10/16 DN700
湖泉阀门厂家对夹式电动蝶阀安装尺寸图表 通径 DN(mm) L D N-φD H2 H1 W1 W2 40 33 --- --- 48 210 138 76 50 42.6 125 4-Φ18 70 314 160 137 65 45.6 145 4-φ18...对夹式电动蝶阀D971X技术参数: 公称通径DN(mm)50~1600 公称压力PN(MPa)0.61.01.6 试验压力强度试验0.91.52.4 密封试验0.661.11.76 气密封试验0.60.60.6 适用温度≤150℃ 适用介质...D971X电动对夹式软密封蝶阀 采用双偏心结构,具有越关越紧的密封功能,密封性能可靠。密封副材料选用不锈钢和丁腈耐油橡胶配对,使用寿命长。橡胶密封圈即可位于阀体上,也可以蝶阀是用圆盘式启闭件往复回转90°左右来开启、关闭或调节介质流量的一种阀门。蝶阀不仅结构简单、体积小、重量轻、材料耗用省、安装尺寸小、驱动力矩小、操作简便、迅速,并且还...
 dn700电动蝶阀
可选用3810系列或NA系列电子式角行程执行机构.亦可选用PSQ系列或DYR系列。电动硬密封对夹蝶阀 主要性能规范公称通径DN(mm)50-1200 公称压力PN(MPa) 1.0 1.6 公称压力PS(MPa) 强度试验 1.5 2...电动对夹式蝶阀/电动法兰蝶阀,带定位装置DN50--DN700 D971X-10/600图片、价格对夹式电动蝶阀是用双头螺栓将阀门连接在两管道法兰之间,法兰式蝶阀是阀门上带有法兰,用螺栓将阀门上两端法兰连接在管道法...D971X-6/10/16 对夹式电动软密封蝶阀主要外形连接尺寸单位(mm): 0.6MPa DN L H HO A B DO 50 43 63 438 125 125 110 n-Фd 4-14 DO 125 1.0MPa n-Фd 4-18 DO 1...,是工业自动化控制领域中的重要执行单元。电动调节蝶阀安装要点两大分析:安装位置、高度、进出口方向必须符合设计要求,注意介质...电动蝶阀系列电动对夹式蝶阀阀门型号:D971X,D971F46,D973H 通径规格:DN50~DN1200 结构形式:中线式、三偏心 阀体材质:球墨铸铁、铸钢WCB、不锈钢304、316 公称压力:PN...
 电动蝶阀厂家
对夹式电动蝶阀d971-10/16 DN700规格型号尺寸上海湖泉对夹式蝶阀的蝶板安装于管道的直径方向。阀门则呈全开状态。 对夹式蝶阀结构简单、体积小、重量轻。蝶阀有弹性密封和金属密封两种密封型式。弹性密封阀门,密封圈...电动蝶阀可用于闭式/开式水系统 全系列蝶阀口径DN50… DN700 阀体承压达16 bar 一体化铸造的标准顶法兰,可以直接安装执行器 外翻EPDM(乙丙橡胶)阀座能气密性 阀板为球墨铸铁...工业自动化控制领域中的重要执行单元。电动调节蝶阀安装要点两大分析:安装位置、高度、进出口方向必须符合设计要求,注意介质流动的方向应与阀体所...电动对夹式蝶阀主要技术参数 公称通经DN(mm)50~2000 公称压力PN(Mpa)0.61.01.62.5 密封试验(Mpa)0.661.11.762.75 强度试验(Mpa)0.91.52.43.75 适用温度碳钢:-29℃~425℃ 不锈钢:-4...
d971-10电动蝶阀
对夹式电动蝶阀d971-10/16 DN700规格型号尺寸

主要尺寸
法兰尺寸
L L2 H H1 1.0MPa 1.6MPa 2.5MPa
D D1 n-Фd D D1 n-Фd D D1 n-Фd
50 108 43 63 530 165 125 4-18 165 125 4-18 165 125 4-18
65 112 46 70 530 185 145 4-18 185 145 4-18 185 145 8-18
80 114 46 83 565 200 160 4-18 200 160 8-18 200 160 8-18
100 127 52 105 600 220 180 8-18 220 180 8-18 235 190 8-22
125 140 56 115 640 250 210 8-18 250 210 8-18 270 220 8-26
150 140 56 137 705 285 240 8-22 285 240 8-22 300 250 8-26
200 152 60 164 775 340 295 8-22 340 295 12-22 360 310 12-26
250 165 68 206 945 395 350 12-22 405 355 12-26 425 370 12-30
300 178 78 230 1070 445 400 12-22 460 410 12-26 485 430 16-30
350 190 78 248 1140 505 460 16-22 520 470 12-26 555 490 16-33
400 216 102 289 1210 565 515 16-26 580 525 16-26 620 550 16-36
450 222 114 320 1335 615 565 20-26 640 585 16-30 670 600 20-36
500 229 127 342 1415 670 620 20-26 715 650 20-30 730 660 20-36
600 267 154 413 1605 780 725 20-30 840 770 20-33 845 770 20-39
700 430 165 478 1844 895 840 24-30 910 840 24-36 960 875 24-42
800 470 190 525 2040 1015 950 24-33 1025 950 24-39 1085 990 24-48
900 510 203 585 2255 1115 1050 28-33 1125 1050 28-39 1185 1090 28-48
1000 550 216 640 2380 1230 1160 28-36 1255 1170 28-42 1320 1210 28-56
1200 630 254 755 2640 1455 1380 32-39 1485 1390 32-48 1530 1420 32-56

对夹式电动蝶阀d971-10/16 DN700规格型号尺寸
公称通径DN(mm) 50 65 80 100 125 150 200 250 300 350 400 450 500 600 700 800 900 1000
额定流量系数Cv 110 180 232 368 656 1000 1760 3390 4730 6700 8900 10500 14800 20500 31000 43000 55600 70700
允许压差(MPa) ≤ 公称压力
动作范围 0~90°
泄露量 按GB/T4213-92,为Kv值的10-4
基本误差 ±2.5%
回差 ±2.5%
死区 1% (可调)
可调范围 50:1

对夹式电动蝶阀d971-10/16 DN700规格型号尺寸
公称通径 DN(mm) 50 65 80 100 125 150 200 250 300 350 400 450 500 600 700 800 900 1000
L1 43 46 49 56 64 70 71 76 83 92 102 113 127 154 165 190 203 216
H 112 115 120 140 170 180 210 240 290 320 350 380 410 470 550 640 710 770
n-φd 4-18 4-18 8-18 8-18 8-18 8-22 12-22 12-26 12-26 16-26 16-30 20-30 20-33 20-36 24-36 24-39 28-39 28-42
H1 根据所配执行机构而定
A 根据阀门所需力矩而定,配置机型不同,外形尺寸也不相同
D1 125 145 160 180 210 240 295 355 410 470 525 585 650 770 840 950 1050 1170
