智能型电动调节蝶阀怎么调节

[ 2022-10-08 ]
智能型电动调节蝶阀怎么调节呢?上海湖泉阀门集团有限公司是由精小型智能一体化调节型电动执行器和蝶阀组成,适用于经常操作、两位切断、调节的场合。蝶阀与执行机构的连接采用直连方式,电动执行机构内置伺服系统,无须另配伺服放大器,输入4~20mA信号及220/380VAC电源即可控制运转。具有连线简单,结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。执行机构可根据用户要求配置不同型号电动执行机构。

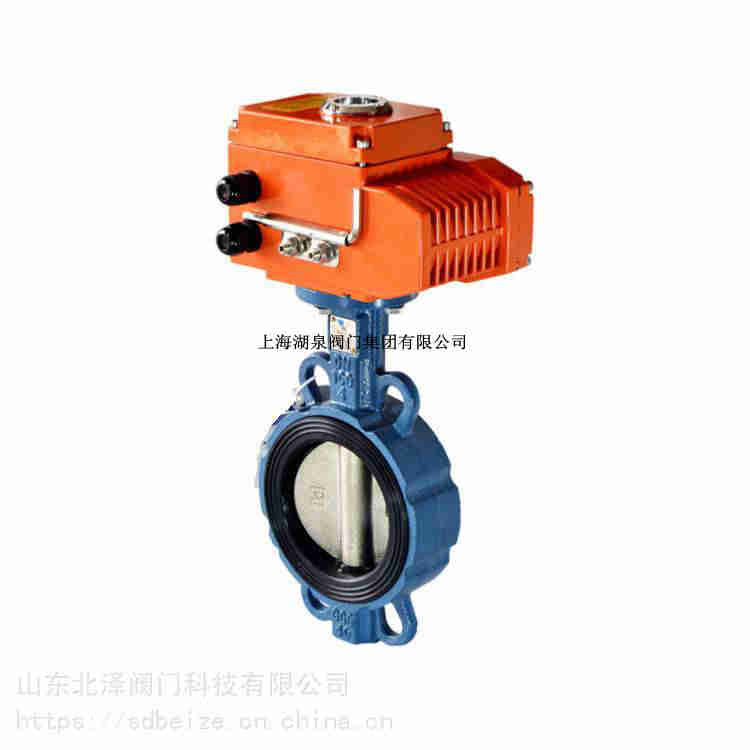

 智能型电动调节蝶阀怎么调节
智能型电动调节蝶阀怎么调节调试?注意蝶阀上电时是处于自动状态的,这时的外界给定多少阀门将会开启多少。一般情况下不要条电位器。如果调了电位器会造成反馈信号错乱,从而控制不准。要调整好必须万“电位器调节”的步骤,然后进行自动标定。在断电情况下才能用手柄摇开摇闭蝶阀。要想行程开关(电气保护)的调整,用手柄驱动阀门至全闭位置;周小"一"字螺丝刀顺时针缓缓转动指示板上的"全关位"调整旋钮{调整齿轴),将撞块01上的凸轮朝开关Kl的滚轮位置转动并使凸轮压触滚轮,在微动开关Kl刚刚发出动作响声时停止调整;再将阀门动作至全开位置,用小"一"字螺丝刀逆时针缓缓转动指示板上的"全开位'调整旋钮{调整齿轴),将撞块02上的凸轮朝微动开关口的滚轮位置转动并使凸轮顶触滚轮,在微动开关K2刚刚发出动作响声时停止调整.
电位器的调整电位器在执行器中作为一种反馈信号输出,有三个输出端子,其中②脚接电位器的滑臂。①脚接执 行器开动作时,与滑臂之间的电阻不断减小一端,③脚则接执行器关闭动作时与滑臂之间的电阻不断减小 一端(注意:电位器不应出现阻值过零,跳变现象)。用手柄转动阀门到全开位置,以开到限位开关动作 为准,用万用表测量,将接线端子上②脚①脚电阻调整到35Ω- 60Ω之间。若不正确可通过转动电位器 传动齿轮调整。

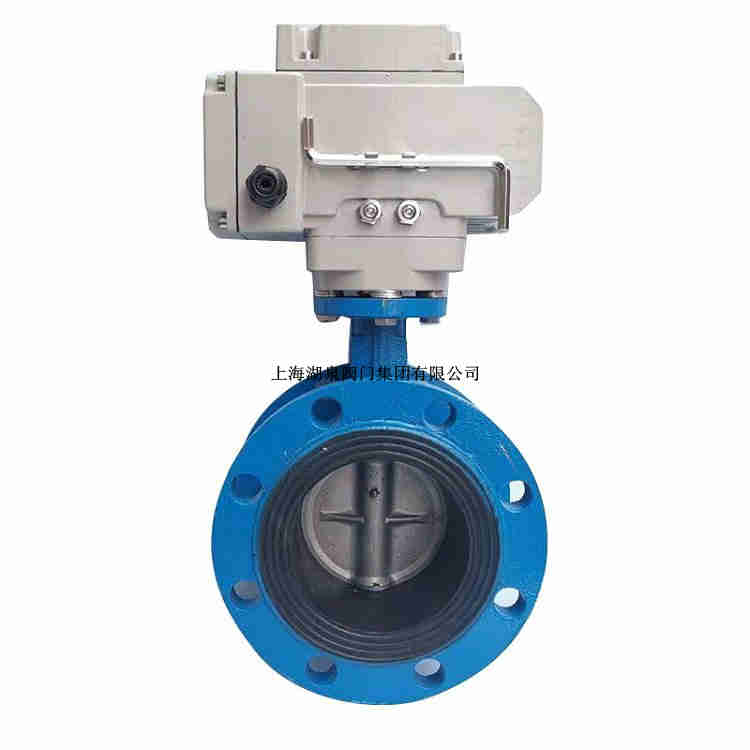

 智能型蝶阀
上海湖泉阀门集团有限公司采用一体化结构,接入220V或380V电源即可控制运转,也可加入控制模块,输入控制信号(4-20mADC或1-5VDC)进行调节控制。电动法兰式蝶阀具有功能强,体积小,轻便宜人,性能可靠,配套简单元,流通能力大,对常温、干净介质,可选用阀板加软密封(橡胶圈、四氟圈)来减少泄漏(可达0.01%),高温高压工况可选用三偏心硬密封阀体。电动法兰式蝶阀可广泛应用于食品,环保,轻工,石油,化工,教学设备,造纸,电力等到行业的工业过程自动控制系统中。

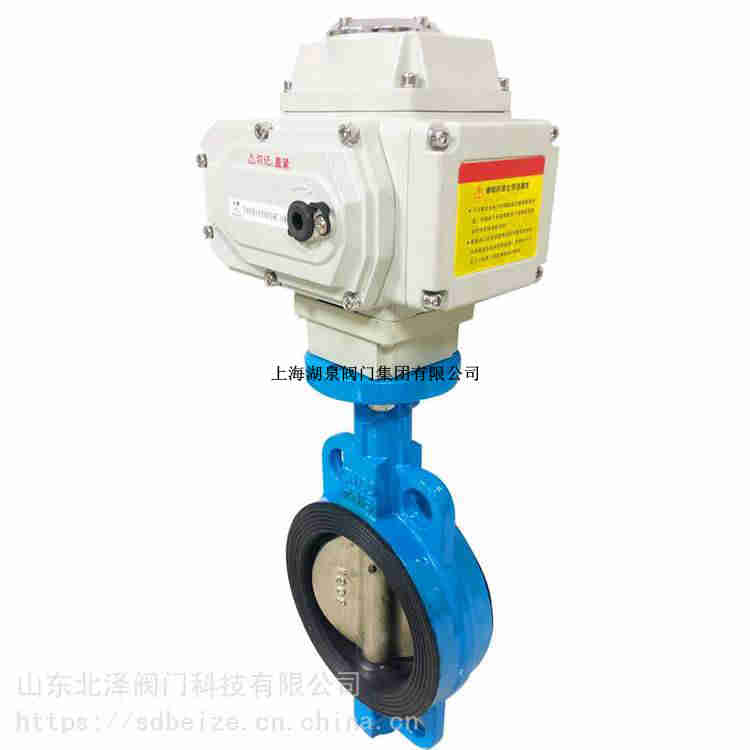

智能型电动调节蝶阀
1、电动调节蝶阀阀体只需小的安装空间,任务原理容易牢靠。
2、电动调节蝶阀具有很大的流通性能,经过阀门的压力损失极小。
3、电动调节蝶阀具有十分明显的经济性,尤其是较大口径的蝶阀。
4、阀体配合规范的凸面管道法兰。
5、近似等百分比的流量特性,可用于调节或开关式控制。
6、特殊的阀座密封合适于介质较干净的液体和气体。

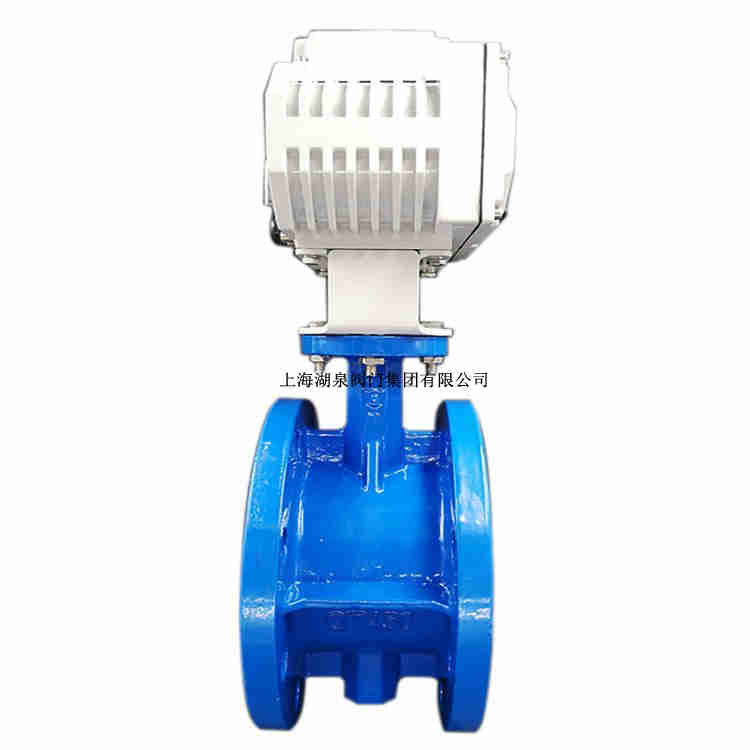

电动调节蝶阀
智能型电动调节蝶阀技术参数
公称通径 DN50~DN1200(mm)
公称压力 PN0.6、1.6、2.5、4.0MPa
连接形式 对夹式、法兰式
操作方式 电动控制(电源驱动)
密封形式 金属硬密封,软密封(可达零泄露)
电源电压 AC220V、AC380V(其他定制DC24等)50/60Hz
信号反馈 有源信号、S无源信号
手动功能 可根据需要装配手动开阀、关阀功能
适用温度 -30℃~450℃
动作时间 15秒/30秒/60秒
可调范围 50:1
应用场所 蒸汽、水、气体、油品及高温或含杂质工况
控制形式 智能调节式(输入输出4-20mA信号控制)
