球阀工作原理



球阀结构图片
        以球体作为关闭件的阀门，称为球阀。

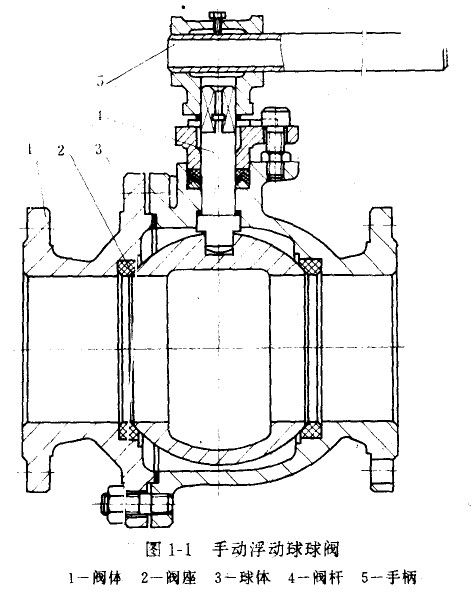

        球阀主要由阀体、阀座、球体、阀杆、手柄(或其它驱动装置)组成。图1—1所示为手动球阀结构图。
        球阀的主要功能是切断或接通管道中的流体通道，即球阀通常为闭路阀。因此，球阀的作用原理很简单：藉助手柄或其它驱动装置在阀杆上端施加一定的转矩并传递 给球体，使它旋转90。(特殊球阀结构例外)．球体的通孔则与阀体通道中心线重合或垂直，球阀便完成了全开或全关的动作。
    如果是三通球阀或四通球阀，它们切换流体通道的功能同样是藉助球体转动90°来实现的。
        球阀的密封原理依其结构而异。常用的球阀结构可分为浮动球球阀与固定球球阀两大类。浮动球球阀的球体自由支承在阀座上(见图1—1)。在流体压力作用下， 球体在流体流动方向产生位移，使它与阀后阀座密封面更紧密地接触，即在该密封面上的比压增大，形成单面密封‘同时，阀前阀座密封面上的比压相应减小，往往 不保证密封。在固定球球阀中，球体具有上、下转轴，被固定在球体的轴承中，因此，球体的位置固定：流体压力不能使它产生位移。可是，阀座却是浮动的，它们藉助于弹簧或流体准力压向球体，建立密封比压。因而固定球球阀可根据使用要求设计出三种密封结构：阀前阀座密封、阀后阀座密封、阀前阀后阀座密封。		   球阀的结构图
