电动法兰球阀厂家的接线图、安装

[ 2020-05-12 ]

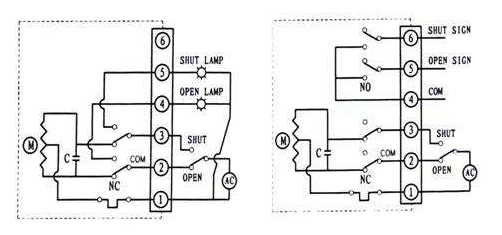

上海湖泉阀门厂家电动法兰球阀接线图

1、2、3为220V电源输入来端，其中1为白线是公共端，一般接零线，2为开控制输入，3为关控制输入，蓝线：电源动阀关电源、红线：电动阀开电源（2，3通过一个开关再接入220V火线,不可同时得电，最好用转换开关，每百次只能一个得电。）4、5、6为阀门位置反馈开关，（）绿线：信号反馈共用端）其中5接反馈公共端，一般为（反馈电源任意一根度即可），4在阀门开到位时接通5，给出一个阀门开到位的问信号；6在阀门关到位的时候接通5，给出一个阀门关到位的信号。另外此反馈电动执行器不在电源输出答，要在反馈回路接上一个电源，220V/DC24V。黑线：阀门开时输出信号电源（220V），黄线：阀门关时输出信号电源（220V）。

电动法兰球阀安装步骤

1、取掉法电动兰球阀法兰端两边的保护盖，在球阀完全打开的状态下进行冲洗清洁。
2、检查Q阀孔，然后清洗阀孔。冲洗和清除干净管道中所有堆积的杂质（这些物质可能会损坏阀座和球）。
3、在安装期间，请不要利用阀的阀杆或手柄（手轮）部分作为起重物品的支点，以避免出现倒塌和其他意外事故。
4、它可以放置于管道的任何位置和方向。两头先各自固定在一个法兰片上，然后在两头法兰盘片之间加上法兰垫片，固定好。放置的顺序如下图：
5、安装点附近的管道不可有低垂或者承受外力的现象，可以用管道支架或者支撑物来清除管线的偏离。
6、然后用螺栓将两个法兰片对准法兰孔拉紧使其紧密结合。
7、在对球阀的分解与再装配过程，需要对有密封性零部件的保护，特别是非金属零部件，像O型圈等部件使用专用的工具。
8、球阀阀体重新装配时螺栓必须对称、逐步、均匀地拧紧。
9、分解下来的单个零件可以用浸洗方式清洗。尚留有未分解下来的非金属件的金属件可采用干净的细洁的浸渍有清洗剂的绸布。
10、装配时应不允许有金属碎屑、纤维、油脂(规定使用的除外)灰尘及其它杂质、异物等污染、粘附或停留在零件表面上或进入内腔。
