不锈钢电动高压球阀规格型号Q961N、Q941F/W、Q911F维护措施

1、球阀Q41H：紧密可靠。有两个密封面，而且球阀的密封面材料广泛使用各种塑料，密封性好，能实现完全密封。在真空系统中也已广泛使用。
2、球阀Q41F：在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。

球阀附加代号：V表示阀芯带有V型结构、D表示低温、B表示保温、P表示偏心结构、U和S及DY多表示上装式；
球阀名称代号：Q表示球阀；
球阀驱动代号：2表示电液动、3表示涡轮、6表示气动、7表示液动、9表示电动、手动无代号；
连接方式代号：1表示内螺纹、4表示法兰式、6表示焊接、7表示对夹式；
结构型式代号：浮动式：1表示直通流到、2表示Y型三通、4表示L型三通、5表示T型三通；
固定式：0表示半球直通、6表示四通流道、7表示直通流到、8表示L型三通、9表示Y型三通；
密封材质代号：B巴氏合金、F氟橡胶、F46衬氟、H锈钢、J衬胶、M蒙乃尔合金、N尼龙塑料、蒙乃尔P、Y硬质合金、W阀体直接加工；
压力等级代号：16表示压力为16公斤（1.6Mpa）最大可到64Mpa；
150LB表示磅级压力，最大耐压等级可达2500LB（150LB=1.6MPA/300LB=2.5-4.0mpa/400LB=6.4mpa/600LB=10mpa）；
5K表示日级压力，最大压力63K;
阀体材质代号：A钛及钛合金、C碳钢、I铬钼钢、P18-8系不锈钢、RMo2Ti系不锈钢、S塑料。
 不锈钢电动高压球阀

阀体形式	三段式锻造阀体
公称压力	PN16.0、32.0 MPa;ANSI 150、300、600、900、2500LB
连接形式	法兰式、焊接式、螺纹式(适用于PN32MPa-50MPa以内)
密封填料	V型PTFE填料、柔性石墨填料等
阀芯形式	O型球体阀芯
流量特性	近似快开特性
动作范围	0～90°、0～360°
泄露量Q	按GB/T4213-92，小于额定KV0.01%
基本误差	±1%
回差	±1%
死区	≤1%(可调)
可调范围	250：1	350：1
配置执行机构	可配PSQ、HQ、UNIC、361RS、HR等系列角行程电动执行机构
控制方式	开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(4～20mA模拟量信号控制)

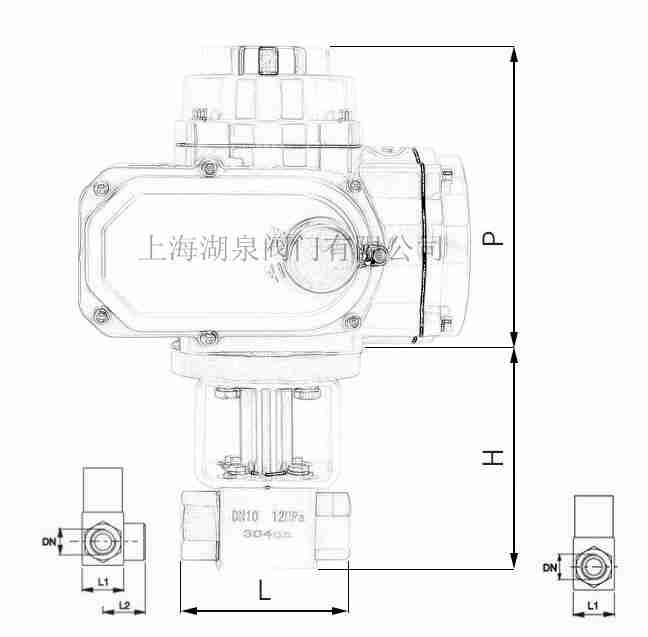

不锈钢电动高压球阀规程型号尺寸

通径	Q961N-100/160、Q961N-100/160P						Q961N-320、Q961N-320P
	管螺纹	尺寸(mm)					管螺纹	尺寸(mm)
		d	L	H	W	E		H	W	SW	L
6	1/4	11	70	43	108	42.5	-	-	-	-	70
10	3/8	11	70	43	108	42.5	-	-	-	-	-
15	1/2	11	85	43	108	42.5	1/2	68	130	41	85
20	3/4	14	95	45.5	146	47.5	3/4	77	180	46	95
25	1	21	105	59.5	146	52.5	1	82	180	55	105
32	1 1 /4	25	120	64.5	146	60	1 1 /4	115	300	70	120
40	1 1 /2	32	130	76	254	65	1 1 /2	120	300	80	130
50	2	38	150	81	254	75	2	130	300	100	150

不锈钢电动高压球阀维护措施
（1）设备要达到整齐、清洁、坚固、润滑、工程机械招聘防腐、安全等地作业内容、作业方法、使用地工器具及材料、达到地标准及注意事项；
（2）日常阳光机械检查维护及定期检查地部位、方法和标准；
（3）检查和评定操作工人维护设备程度地内容和方法玻璃机械等。
1、建议使用单位派专人负责使用保养。 2、不锈钢电动高压球阀应定期清洗大阀内外及衔吸合面的污物，注意不要损坏密封面。 3、不锈钢电动高压球阀较长时间不用时，应关闭阀前手动阀，重新启用时，不锈钢高压球阀应将 阀体内脏污排除干净，并作试动作数次，待开关正常后方可投入使用。 4、、不锈钢电动高压球阀从管路上卸下不用时，应将内部及零件拭净并用压缩空气吹净储存。 5、使用时间较长时，如活塞与阀座间密封不好，可将活塞密封面重新磨平，再和阀座研磨。 6、工作时，要注意电动阀门前后压力表，要求工作压力不得超过额定压力，工作压差必须在额定 压差范围内。
