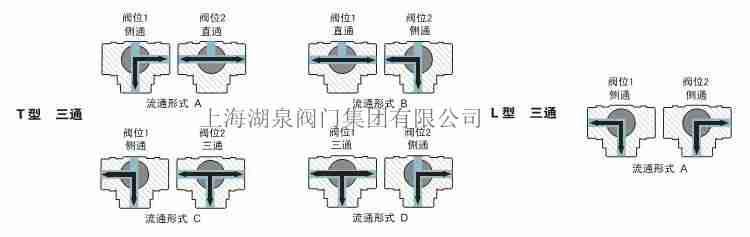

三通球阀l型和t型的区别在哪呢？有什么区别呢？上海湖泉阀门集团有限公司是一家三通球阀的生产厂家，“T型三通球阀和L型外形上没有什么区别,只是阀体内部阀芯的结构不同。三通球阀有T型和L型两种形式。T型球阀能使三条正交的管道相互联通和堵截第三条通道,起分流、合流作用。L型球阀只能连接相互正交的两条管道,不能同时保持第三条管道的相互连通,只起分配作用。 从在工艺来说,T型球阀可以替代L型球阀。L型气动三通球阀用于介质流向的切换,能使相互垂直的两个通道连通。T型气动三通球阀不仅可以实现介质流向的切换,也可以使三个通道相互连通,同时也可关闭任一通道,使另外两个通道连通,灵活控制管路中介质...

简析T型、L型三通球阀上海湖泉阀门集团有限公司是以研发、生产、销售及服务为一体的高新技术型化工阀门生产企业,专业生产锻造球阀、三通球阀、清管阀、料浆阀、石油化工设备等... T型三通球阀和L型外形上没有区别,只是阀体内部阀芯的结构不同。三通球阀l型和t型的区别在哪呢？三通球阀有T型和L型两种。T型能使三条正交的管道相互联通和堵截第三条通道,起分流、合流作用。L型只能连接相互正交的...T型球阀和L型球阀各是什么样子的，有什么区别L形只能使相互垂直的两个通道连通，T形可以使三个通道相互连通或使其中的两个通道连通。动三通球阀是近年来被广泛采用的一种新型阀门,在管路中主要用来做切断、分配和改变介质的流动方向,根据内部结构形式不同,可分为L型和T型,但从外形上两者是看不出什么区别的!那么对...三通球阀,三通截止阀,螺纹球阀,抗压阀,专业产销各种球阀，三通球阀生产厂家。

上海湖泉阀门厂家三通球阀工作原理 三通球阀l型和t型的区别在哪 三通球阀广泛应用于石油、化工、水处理、城市给排水等要求严格切断的工况.是一种比较新型的球阀类别.上海湖泉阀门详细介绍一下什么是三通球阀?... 三通球阀l型和t型的区别？三通球阀是有3个连接口球阀类的阀门。在工程设计中常选用的三通球阀有T型和L型两种。区别在哪呢？湖泉T型三通球阀是通过控制阀芯旋转角度的变化使一条正交的管道与另2条直通的管...三通球阀T型与L型在外形上是没有区别的,其区别在于阀芯所处的位置。从外形上是看不出来差别的进口气动三通球阀T型和L型之间的区别 三通球阀流道角度有呈90°、120°、135°,主要用于对流体的合流、分流或换向。上海气动三通球阀是由三通球阀和气动执行器组成的一体式阀门。

型号	公称通径 DN(mm)	尺寸(mm)
		L	L2	D	D1	D2	b	f	Z-d	H	W
Q45F-16C 　　 　 (P) 　　 　 (R)	15	150	72	95	65	45	14	2	4-14	95	130
	20	160	80	105	75	55	14	2	4-14	110	130
	25	180	90	115	85	65	14	2	4-18	120	140
	32	200	100	135	100	78	16	2	4-18	144	180
	40	220	110	145	110	85	16	3	4-18	152	220
	50	240	120	160	125	100	16	3	4-23	182	240
	65	260	130	180	145	120	16	3	4-18	193	270
	80	280	140	195	160	135	20	3	8-18	217	350
	100	320	160	215	180	155	20	3	8-18	245	500
	125	380	190	245	210	185	22	3	8-18	282	600
	150	440	220	280	240	210	24	3	8-23	319	1000
	200	550	260	335	295	265	26	3	12-23	380	1300
	250	670	310	405	355	320	30	3	12-25	460	1700
	300	720	370	460	410	375	30	3	12-25	520	2100

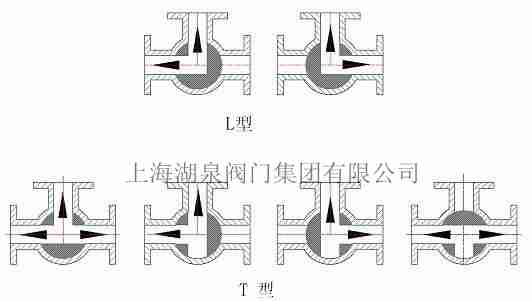

三通球阀是阀门的一种,有L型和T型之分。湖泉L型流道的三通4面阀座球阀,采用2面阀座,主要用于流路的换向。T型流道的三通4面阀座球阀,采用4面阀座,受力平衡,保证闭止通道上可靠密封。上海湖泉三通球阀主要用于分流、混流...三通T型球阀和三通L型球阀工作原理三通球阀有T型和L型。T型能使三条正交的管道相互联通和切断第三条通道,起分流、合流作用。L型三通球阀型只能连接相互正交的两条管道,不能同，t型三通球阀是，采用了4面阀座，受力平衡，保证闭止通道上可靠密封，主要用于分流，混流，换向...三通球阀主要有L型和T型之分。它们之间的区别是:T型能使三条正交的管道相互联通和切断第三条通道,起分流、合流作用。合流T型三通球阀为两进一出,这种结构一般适合在两种不同介质混合...

公称通径 DN		尺寸(mm)
(in)	(mm)	L	D	D1	D2	b	f	Z-φd	H	LO
1/2	15	140	89	60.5	35	10	1.6	4-φ15	55	130
3/4	20	165	98	70	43	11	1.6	4-φ15	55	130
1	25	165	108	79.5	51	12	1.6	4-φ15	70	140
11/4	32	220	117	79	64	13	1.6	4-φ15	75	180
11/2	40	250	127	98.5	73	15	1.6	4-φ15	90	220
21/2	50	260	152	120.5	92	16	1.6	4-φ19	104	260
2	65	320	178	139.5	105	18	1.6	4-φ19	153	350
3	80	320	190	152.5	127	19	1.6	4-φ19	187	400
4	100	370	229	190.5	157	24	1.6	8-φ19	206	500
5	125	510	254	216	186	24	1.6	8-φ22	252	600
6	150	510	279	241.5	216	26	1.6	8-φ22	244	1000
8	200	580	373	298.5	270	29	1.6	8-φ22	283	1300
10	250	670	406	362	324	31	1.6	12-φ25	345	1600
12	300	720	483	432	381	32	1.6	12-φ25	420	2100
