Q941F-16C dn300电动球阀是什么意思？什么阀门型号

[ 2022-08-17 ]

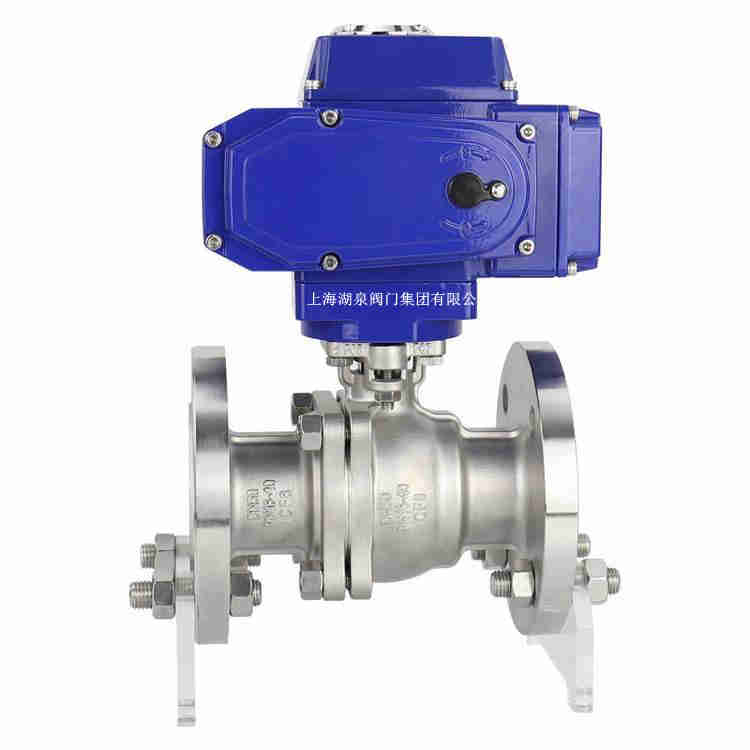

Q941F-16C dn300电动球阀是什么意思？什么阀门型号？Q941F-16C是电动球阀的型号，电动铸钢法兰球阀！

Q阀门代号：表示球阀；
9驱动形式：表示电动；
4连接方式：法兰连接；
1结构形式：浮动直通式；
F密封材料：氟塑料；
16阀门原压力：1.6mpa 16公斤
C阀体材质：铸钢
dn300：口径300

电动球阀型号编制方法及说明：

电动球阀附加代号：V表示阀芯带有V型结构、D表示低温、B表示保温、P表示偏心结构、U和S及DY多表示上装式；
电动球阀名称代号：Q表示球阀；
电动球阀驱动代号：2表示电液动、3表示涡轮、6表示气动、7表示液动、9表示电动、手动无代号；
电动球阀连接方式代号：1表示内螺纹、4表示法兰式、6表示焊接、7表示对夹式；
电动球阀结构型式代号：
浮动式：1表示直通流到、2表示Y型三通、4表示L型三通、5表示T型三通；
固定式：0表示半球直通、6表示四通流道、7表示直通流到、8表示L型三通、9表示Y型三通；
密封材质代号：B巴氏合金、F氟橡胶、F46衬氟、H锈钢、J衬胶、M蒙乃尔合金、N尼龙塑料、蒙乃尔P、Y硬质合金、W阀体直接加工；
压力等级代号：16表示压力为16公斤（1.6Mpa）最大可到64Mpa；150LB表示美标磅级压力，最大耐压等级可达2500LB（150LB=1.6MPA/300LB=2.5-4.0mpa/400LB=6.4mpa/600LB=10mpa）；5K表示日级压力，最大压力63K;
阀体材质代号：A钛及钛合金、C碳钢、I铬钼钢、P18-8系不锈钢、RMo2Ti系不锈钢、S塑料。
