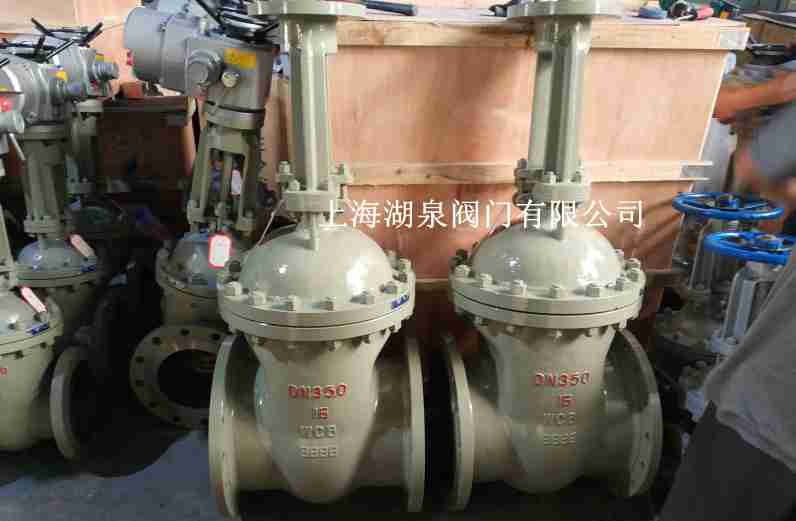

350电动闸阀型号、尺寸参数

[ 2021-06-28 ]

上海湖泉阀门有限公司350电动闸阀型号、尺寸参数
可参照执行GB/T12232-2005 《通用阀门法兰连接铁制闸阀》及 JB/T8528-1997《普通型阀门电动装置技术条件》常用型号Z941H、Z941W、Z941Y 还有像刀型闸阀发兰铸钢闸阀：Z941H、Z941Y不锈钢闸阀：Z941W软密封暗杆闸阀：Z945X软密封明杆闸阀：Z41X
铸钢法兰闸阀：Z941T、Z945T 螺纹闸阀： Z911T、Z914T、Z915X、Z911H、Z911Y、Z911W
刀闸阀： Z973W、Z973X、Z973Y 1、Z941X-10/16Q表示：Z闸阀、4法兰连接、1明杆楔式单闸板、X橡胶密封、10/16公斤压力;2、Z945X-16Q表示：Z闸阀、9电动、4、法兰、5暗杆楔式单闸板、X橡胶密封、16公斤压力。

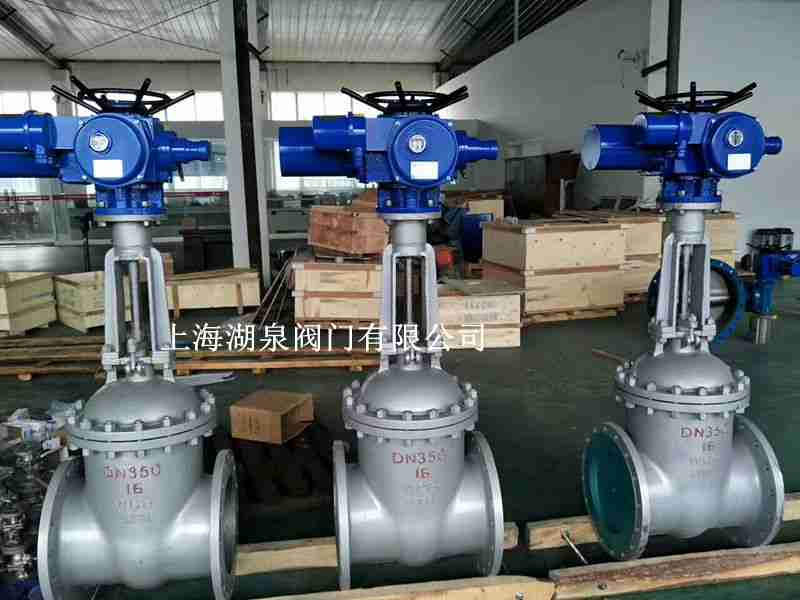

Z941W-16P-DN350电动闸阀特点：
　　1.该装置防尘、防水、防轻腐蚀，其防护等级为IP55、IP65(特殊定货)；
　　2.转矩控制机构动作可靠，调节方便，转矩重复精度高；
　　3.行程控制机构调节精度和重复度高，开向和关向可配装各2只至4只微动开关；
　　4.采用半自动手—电动切换机构，机构简单，工作可靠，操作轻便；
　　5.采用阀门电动装置用三相异步电机，启动转矩大，转动惯量小；
　　6.配有机械式阀位指示器。

350电动闸阀型号、尺寸参数

公称通径DN	主要外形尺寸及连接尺寸（mm）
公称通径DN	L	D	D1	D2	b	f	z-Φd	H
40	200	145	110	85	16	3	4-Φ18	595
50	250	160	115	100	16	3	4-Φ18	653
65	265	180	145	120	18	3	4-Φ18	665
80	280	195	160	135	20	3	8-Φ18	725
100	300	215	180	155	20	3	8-Φ18	787
125	325	245	210	185	22	3	8-Φ18	806
150	350	280	240	210	24	3	8-Φ23	955
200	400	335	295	265	26	3	12-Φ23	1105
250	450	405	355	320	30	3	12-Φ25	1343
300	500	460	410	375	30	3	12-Φ25	1516
350	550	520	470	435	34	4	16-Φ25	1678
400	600	580	525	485	36	4	16-Φ30	1849
450	650	640	585	545	38	4	20-Φ30	1937
500	700	705	650	608	42	4	20-Φ34	2234
600	800	840	770	718	46	5	20-Φ41	2432
700	900	910	840	788	48	5	24-Φ41	2489
800	1000	1020	950	898	50	5	24-Φ41	2643
900	1100	1125	1050	998	52	5	28-Φ41	2945
1000	1200	1255	1170	1110	54	5	28-Φ42	3083
1200	1350	1485	1390	1325	56	5	32-Φ48	3382
1400	1500	1685	1590	1525	58	5	36-Φ48	3718
