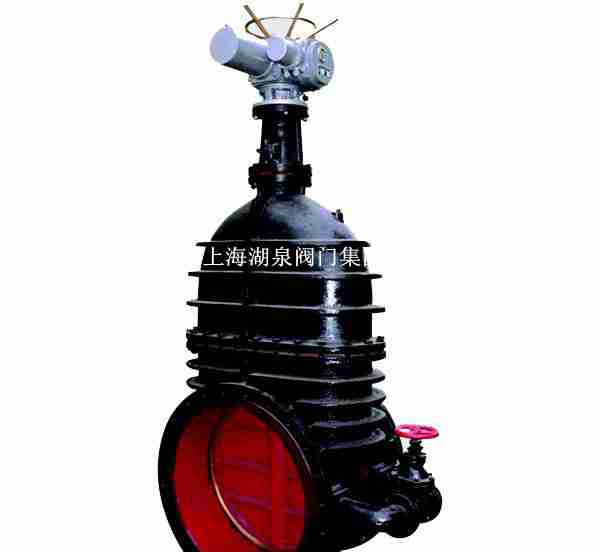

上海湖泉阀门集团有限公司Z945T/W电动暗杆楔式闸阀采用多回转电动装置，用以驱动和控制电动阀门的开启和关闭，操作人员可以在控制室内远距离对电动暗杆闸阀进行控制，也可以现场手动操作，也可以与计算机配合实现计算机自动控制。湖泉阀门电动暗杆闸阀广泛应用于排水、供热、电站、化工、采矿等工程，满足了现代工、农业的自动化要求。广泛用于石油、化工、制药、电力等行业，在公称压力≤1.0Mpa的蒸气、水、油品等介质的管路上作启闭作用。Z945T/W-10型电动暗杆楔式闸阀广泛用于石油、化工、制药、电力等行业，在公称压力≤1.0Mpa的蒸气、水、油品等介质的管路上作启闭作用。闸阀暗杆,品质保证,厂家大厂家直销,没有中间商赚差价,厂家直销差价,报价合理,产销经验丰富,多年阀门行业经验,合作商,工程各个系列,专业生产各类闸阀,欧洲品质,十多年产销..

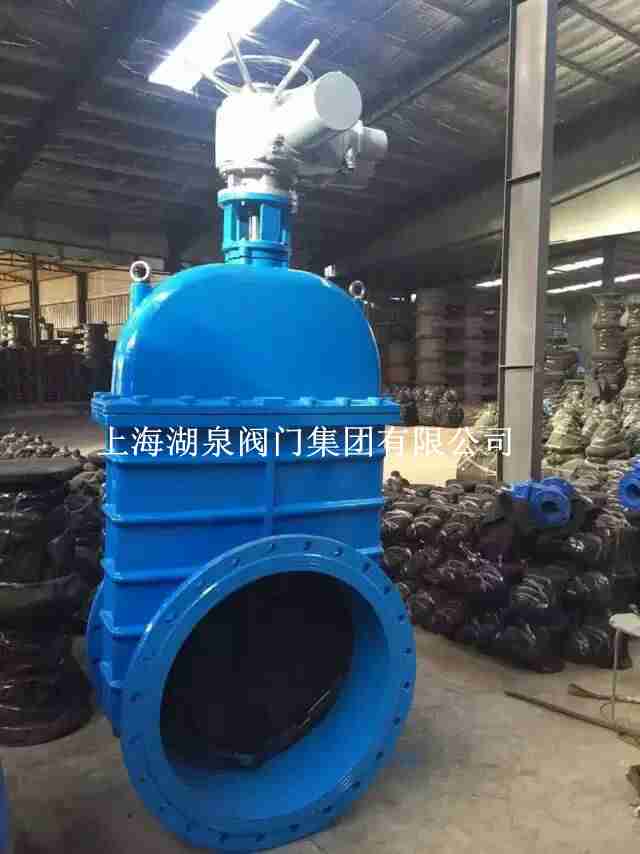

上海湖泉阀门集团有限公司暗杆楔式电动闸阀适用于天然气，石油，化工，环保，城市管道，燃气管线等输送管线，放空系统和汽储存装置上，用作启闭设备。Z943型带导流孔单闸板式平板闸阀适用于天然气开采和净化的长输管线。 电动暗杆楔式闸阀z945T/W dn600内部结构特点：
(1)  电动暗杆楔式闸阀轭架套管 – 铝青铜轭架套管配置针形止推轴承，程度减少操作扭矩。
(2) 阀杆 – 螺纹长度直到托架；销钉和点焊；具有稳定性。
(3)  电动暗杆楔式闸阀 电动暗杆楔式闸阀电动暗杆楔式闸阀压力密封 – 结构简单，配置分段扣环和镀银低碳钢垫圈，有助于拆卸和实现的阀帽密封。
(4) 阀座环 – 焊接阀座环垂直于流动通道，易于维护。
(5)  电动暗杆楔式闸阀执行机构 – 这些阀门可以配置电动、液动或气动执行机构。DN300以下配置标准手动手轮，DN350以上配置斜齿作机构。
(6) 轭架 – 完全装配式轭架通过抗震测试，易于维护和安装执行机构。
(7) 压盖 – 两件式，自调节压盖，避免被弹出。
(8) 整体后座 – 硬面，使用寿命长。
(9) 阀瓣 – 弹簧负载阀瓣能够自行调节，减少执行机构的扭矩需求。
(10)  电动暗杆楔式闸阀整体止动 – 整体铸造托架止动装置，定位组装的托架阀瓣，使得阀座更加稳定可靠。

电动暗杆楔式闸阀z945T/W dn600主要 零部件材料

型号	材料
	阀体、阀盖、闸板	阀杆	密封面	填料
Z945T-16	灰铸铁	铬不锈钢	铜合金	石棉
Z945T-10	灰铸铁	碳钢	黄铜	油浸石棉填料
Z945W-10	灰铸铁	碳钢	灰铸铁	油浸石棉填料


电动暗杆楔式闸阀z945T/W 主要零性能规范

型号	公称压力  （MPa）	试验压力		适用温度  （℃）	适用介质
		强度（水）  （MPa）	密封（水）  （MPa）
Z945T-10	1.0	1.5	1.1	≤100	蒸气、水、
Z945W-10				≤100	油品


电动暗杆楔式闸阀z945T/W 外型尺寸和连接尺寸

型 号	公称通径  DN(㎜)	尺寸										重量  （㎏）
		L	D	D1	D2	b-f	z-фd	H	h2	L1	L2
Z945T/W -10	100	229	215	180	155	22-3	8-ф18	757	594	161	391	88
	125	254	245	210	185	24-3	8-ф18	802	639	161	391	10
	150	267	280	240	210	24-3	8-ф23	843	680	161	391	122
	200	330	335	295	265	26-3	8-ф23	993	830	161	391	178
	250	380	390	350	320	28-3	12-ф23	1097	934	161	391	239
	300	420	440	400	368	28-4	12-ф23	1194	1082	215	299	323
	350	450	500	460	428	30-4	16-ф23	1269	1157	215	299	431
	400	480	565	515	484	32-4	16-ф25	1445	1333	215	299	555
	500	540	670	620	585	34-4	20-ф25	1658	1546	215	299	908
	600	600	780	725	685	36-5	20-ф30	1758	1646	215	299	1148
	700	660	895	840	800	40-5	24-ф30	1976		258	318	1800
	800	720	1010	950	905	44-5	24-ф34	2136		258	318	2340
