电动闸阀型号Z961Y和Z941Y有啥区别呢，首先连接方式一个是焊接，一个是法兰，你这个是电站闸阀。 Z代表：闸阀 9代表：电动Z961Y-1500LB/2500LB电站美标锻钢闸阀产品详情 制造验收技术标准 1、制造验收技术条件按日本火力发电用阀标准的E101的规定。 阀门结构长度按E101的规定。高温闸阀 电动高温法兰闸阀 Z941Y-100I适用于公称压力PN16～100Pa,工作温度仝-29℃～550℃的石油、化工、水力、火力电站各种系统的管路上,切断或接通管路介质。适用介质为:水、油品...上海高压阀门厂生产的Z941Y-1500LB Z961Y-1500LB美标高压闸阀适用于ANSI CLass1500-3500,工作温度在-29～570℃的石油、化工、火力电站等各种工况的管路上,切断或接通介质。Z961Y-10C、Z961Y-16C、Z961H-25C、Z961Y-40C、Z961Y-64C、Z961Y-100C、Z961Y-160C、Z961H-200C、Z961Y-250C、Z961Y-320C、焊接电动闸阀,型号 Z41H-16C 产品详情 产品名称: 电动闸阀 产品型号: Z941H,MZ941H,Z941W,Z941Y 驱动方式: 电动,手动 连接形式: 法兰,焊接 结构形式: 楔式 密封结构: 硬密封,软密封 压力范围: 1.6MPa-16.0MPa ...高温高压闸阀:Z61Y-16I/Z961Y-16I/Z61Y-P54 170V/Z961Y-P54 170V 油库专用高压平板闸阀:Z43Y-160/320Z943Y-160/320 软密封闸阀:Z41X-10/Z45X-10/Z941X-10/Z945X...

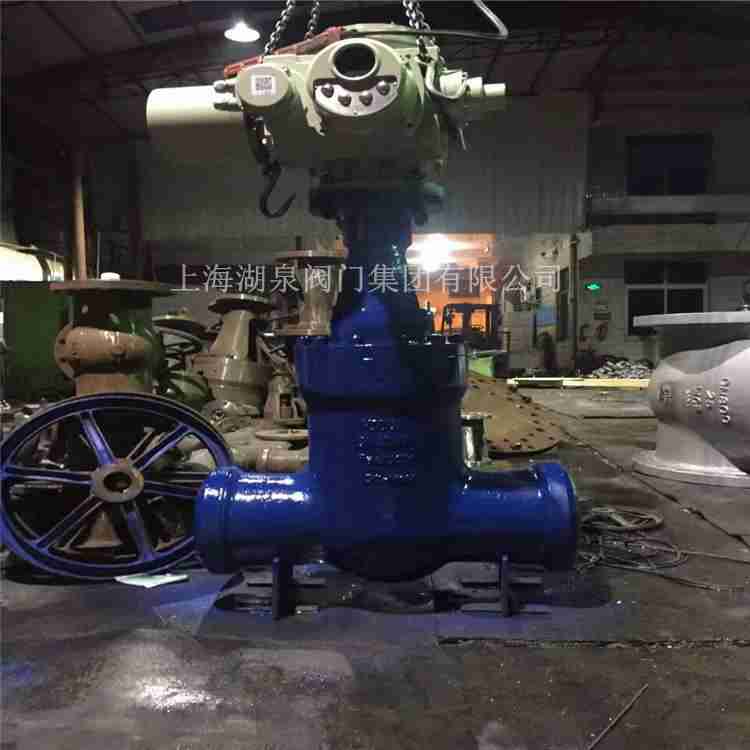

上海湖泉阀门 电动闸阀Z941Y-160，Z940、Z941电动闸阀主要用途高中压法兰连接的闸阀适用于公称压力PN1.6～16.0MPa,工作温度≤-29℃～550℃的石油、化工、水力... Z941Y高压电动闸阀电装型号规格主要尺寸 1.6MPaDNLDD1D2bn-φd电装型号L1HD0 凸法兰4020014511085164-18DZW10590595365 RF50250160125100164-18DZW10590653365...到Z941H、Z941W、Z941Y电动闸阀相关信息,比如电动闸阀型号、参数、标准、尺寸大小、用途、结构简图等信息。电动焊接闸阀(Z961Y电站闸阀)由焊接式闸阀配备电动执行机构组合而成,支管两端为焊接的结构,中部采用无阀盖压力自紧式,通过电动装置电源驱动使阀杆做升降运动,从控制闸阀的启闭。电动焊接闸阀主要...

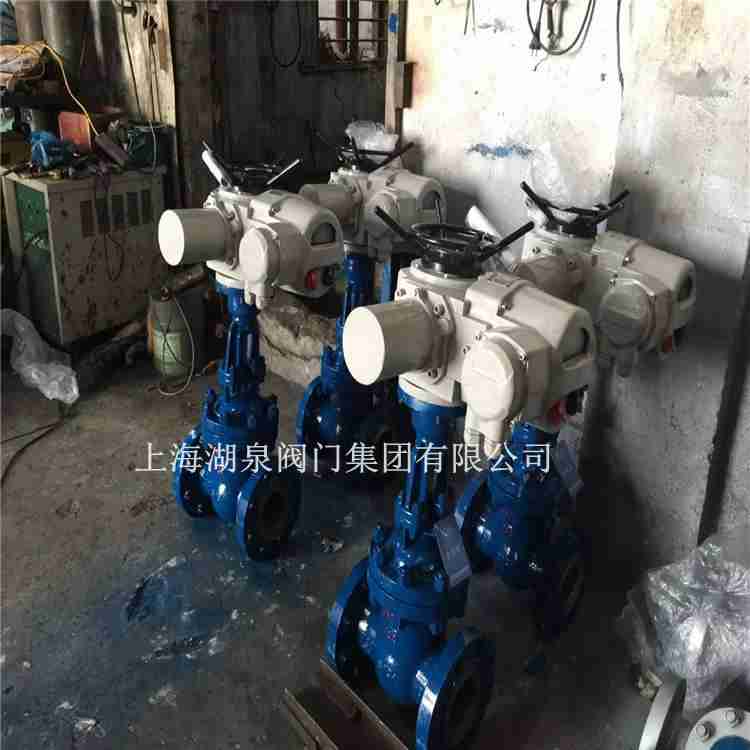

关于Z961Y、Z962Y电动闸阀产品结构特点中部无阀盖压力自紧式连结 ，闸板为要楔式弹性单闸板或楔式双闸板结构。闸板/阀座双面堆焊钻基硬质合金 ，抗高温蠕变设...Z941H/Y-40/64/100C DN65 Z961Y高温高压电动闸阀 说明 Z941H、Z941Y、Z941W 型 PN16~PN63 电动楔式闸阀:电动、法兰连接、明杆楔式刚性单闸板,阀座密封面材料...电动焊接闸阀 主要性能规范Chief Property And Specification 型号Type公称压力Nominal Pressure强度试验(MPa)Shell Test密封试验(MPa)Sealing Test适用温度℃Working Temperature适...产品型号、口径、压力等相关技术参数 关于服务 提供力所能及的阀门解决方案,Z941H、Z941W、Z941Y电动闸阀售前、售中、售后服务。 详细介绍: 『Z941H、Z941W、Z941Y电动闸阀』供应...

湖泉阀门厂家【Z961Y电站闸阀】属于闸阀系列的一种阀门,Z961Y电站闸阀有两种标准形式,一种是遵循ANSIB16.34和JISL1E101标准的引进型另一种是按JB3595标准的国标型.其遵循的温度-压力等级是一致的...Z941H、Z941Y、Z941W 型 PN100~PN200 钢制电动楔式闸阀:电动、法兰连接、明杆楔式刚性单闸板,阀座密封面材料为合金(Z941H-100~200 Z941Y-100~200 Z941Y-100I~200I Z941Y-100P~200P Z941Y-100R~200..高温高压电站电动闸阀:本厂可生产以下规格和型号高温高压电动闸阀Z961Y-P55 170V、Z961Y-P55 140V、Z961Y-P54 170V、Z961Y-P54 140V、Z961Y-P55 100V、Z961Y..产品外形及结构尺寸示意图 产品说明 Z941H、Z941Y、Z941W 型 PN16~PN63 电动楔式闸阀:电动、法兰连接、明杆楔式刚性单闸板,阀座密封面材料为合金钢(Z941H-16C~63 Z941Y-16C~63 Z941Y-16P~63P Z941...

电动闸阀型号Z961Y和Z941Y有啥区别

公称通径	外形尺寸和连接尺寸						重量/kg
	d	L	H	Do	L1	L2
Z96 1 Y-1500Lb 0
21/2	56	330	520	200	140	243	93
3	64	305	523	200	140	243	110
4	84	406	599	508	198	281	168
			599	305	400	555	208
5	100	483	678	508	198	281	189
			678	305	400	555	232
6	126	559	793	305	410	565	358
			793	305	420	654	444
8	158	711	813	305	410	565	517
			813	305	420	654	561
10	200	864	988	457	440	688	852
			988	305	420	654	823
12	250	991	1141	305	420	654	1122
			1158	457	440	688	1150
14	280	1067	1249	610	690		1765
16	318	1194	1351	610	690		2429
18	360	1346	1535	610	690		2454
			1540	610	715		2524
20	406	1473	1726	610	690		3334
			1731	610	715		3380
22	450	1600	1921	610	690		4409
			1926	610	715		4648
Z96 1 Y-2000Lb 0
21/2	50	33	540	200	140	243	202
3	60	368	558	508	198	332	149
4	80	457	654	305	400	555	245
5	96	533	780	305	400	555	280
			780	305	410	565	323
6	118	610	830	305	410	565	419
8	148	762	960	305	410	565	626
			960	305	420	654	715
10	180	914	1020	305	420	654	1020
			1024	457	440	688	1050
12	222	1041	1150	457	440	688	1320
			1166	610	690		1358
14	254	1118	1230	457	440	688	1810
			1240	610	690		1840
16	294	1245	1330	610	690		270
			1350	610	715		2300

电动闸阀型号Z961Y和Z941Y有啥区别

1.6MPa	DN	L	D	D1	D2	b	n-φd	电装型号Electric Actuator Code	L1	H	D0	重量 Weight
凸面法兰 RF Z940H Z940Y Z940W Z940F Z941H Z941Y Z941W Z941F 16C 16P 16R 16I	40	200	145	110	85	16	4-18	DZW10	590	595	365	87.5
	50	250	160	125	100	16	4-18	DZW10	590	653	365	90
	65	265	180	145	120	18	4-18	DZW10	590	665	365	96
	80	280	195	160	135	20	8-18	DZW15	590	725	365	108
	100	300	215	180	155	20	8-18	DZW20	590	787	365	126
	125	325	245	210	185	22	8-18	DZW20	590	934	365	173
	150	350	280	240	210	24	8-23	DZW20	590	955	365	199
	200	400	335	295	265	26	12-23	DZW30	590	1105	365	254
	250	450	405	335	320	30	12-25	DZW30	810	1343	470	310
	300	500	460	410	375	30	12-25	DZW45	810	1516	470	391
	350	550	520	470	435	34	16-25	DZW90	810	1678	470	729
	400	600	580	525	485	36	16-30	DZW120	830	1937	550	992
	450	650	640	585	545	40	20-30	DZW120	830	1937	550	1168
	500	700	705	650	608	44	20-34	DZW180	830	2234	550	1222
	600	800	840	770	718	48	20-41	DZW250	870	2432	320	1376
	700	900	910	840	788	50	24-41	DZW250	870	2489	320	1401
	800	100	1323	950	898	52	24-41	DZW350	1170	2643	570	-
	900	1100	1120	1350	998	54	28-41	DZW500	1170	2935	570	-
	1000	1200	1255	1170	1100	56	28-48	DZW500	1170	3410	570	-
