dn300電動閘閥的尺寸和圖片

[ 2022-06-28 ]
上海湖泉閥門集團有限公司dn300電動閘閥的尺寸和圖片DN(15、20、25、32、40、50、65、80、100、125、150、200、250、300、350、400、450、500、600、700、800、900、1000、1200)。NPS(1/2"、3/4"、1"、1 1/4"、1 1/2"、2"、2 1/2"、3"、4"、5"、6"、8"、10"、12"、14"、16"、18"、20"、24"、26"、28"、30"、32"、36"、40"、42"、48")。

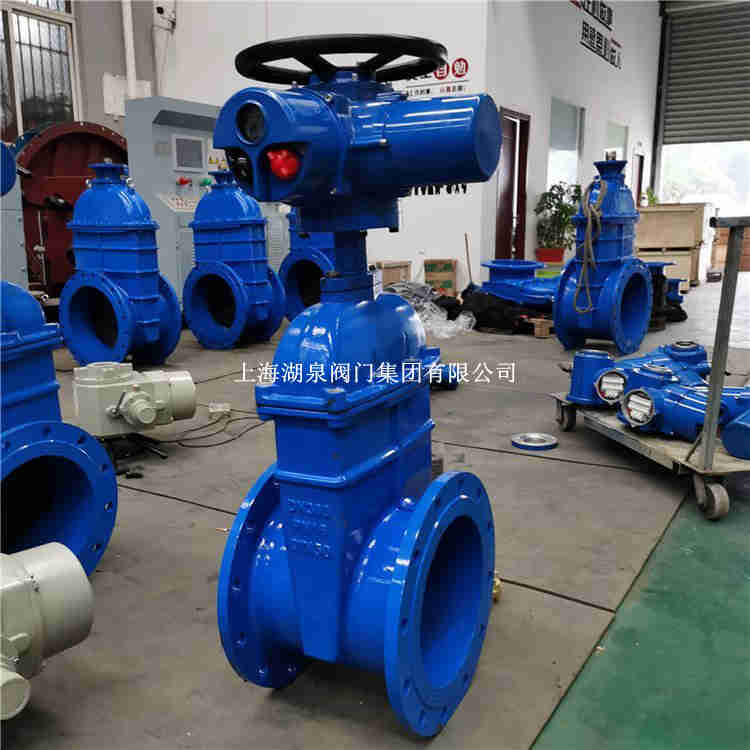

 dn300電動閘閥
1、保溫閘閥BZ41W-16P:以下規格和型號保溫閘閥BZ41W-16P、BZ41W-25P、 BZ41W-40P、BZ41F-16P、BZ41F-25P、BZ41F-40P、BZ41H-16C、BZ41H-25、BZ41H-40 DN15、 DN20、DN25、DN32、DN40、DN50、DN65、DN80、DN100、DN125、DN150、DN200、DN250、 DN300;

2、波紋管密封閘閥BZ41W-16P:以下規格和型號波紋管密封閘閥WZ41H-16C、 WZ41H-25、WZ41H-40、WZ41H-64、WZ41H-100、WZ41H-160、WZ41W-16P、WZ41W-25P、 WZ41W-40P、WZ41W-64P、WZ41W-100P、WZ41W-160P、WZ41W-16R、WZ41W-25R、WZ41W-40R、 WZ41W-64R、WZ41W-100R、WZ41W-160R、WZ61H-16C、WZ61H-25、WZ61H-40、WZ61H-64 DN15、 DN20、DN25、DN32、DN40、DN50、DN65、DN80、DN100、DN125、DN150、DN200、DN250、 DN300、DN350、DN400、DN450、DN500、DN600、DN700、DN800;

3、上海湖泉不銹鋼電動閘閥Z941W-16P:以下規格和型號不銹鋼電動法蘭閘閥 Z941W-10P、Z941W-16P、Z941W-25P、Z941W-40P、Z941W-64P、Z941W-10R、Z941W-16R、 Z941W-25R、Z941W-40R、Z941W-64R DN15、DN20、DN25、DN32、DN40、DN50、DN65、DN80、 DN100、DN125、DN150、DN200、DN250、DN300、DN350、DN400、DN450、DN500、DN600、 DN700、DN800;

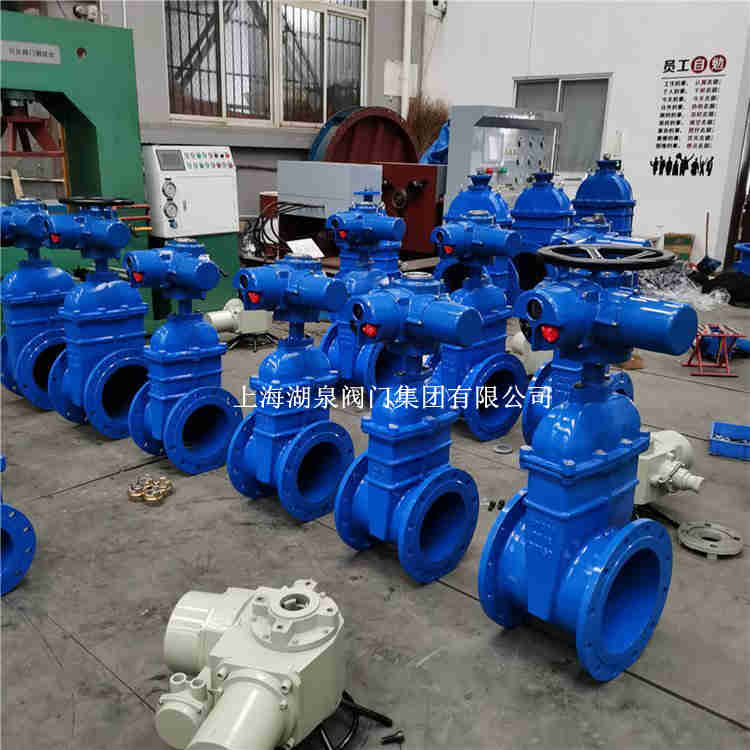

電動閘閥dn300
 4、不銹鋼法蘭閘閥Z41W-16P:以下規格和型號不銹鋼閘閥Z41W-10P、Z41W-16P、 Z41W-25P、Z41W-40P、Z41W-10R、Z41W-16R、Z41W-25R、Z41W-40R、Z41W-16RL、Z41W25RL、Z41W-40RL DN15、DN20、DN25、DN32、DN40、DN50、DN65、DN80、DN100、DN125、 DN150、DN200、DN250、DN300、DN350、DN400、DN450、DN500、DN600;

5、襯氟閘閥:本廠可生產以下規格和型號襯氟閘閥Z41F46-10C、Z41F46-16C、Z41F46-16C、 Z41F46-10P、Z41F46-16P、Z41F46-25P、Z41F4-10C、Z41F4-16C、Z41F4-16C、Z41F4-10P、Z41F4- 16P、Z41F4-25P DN15、DN20、DN25、DN32、DN40、DN50、DN65、DN80、DN100、DN125、 DN150、DN200、DN250、DN300、DN350、DN400、DN450、DN500;

6、彈性座封閘閥Z41X-16:本廠可生產以下規格和型號軟密封明桿閘閥:Z41X-10、Z41X-16、Z41X-10C、Z41X-16C、Z41X-25C DN50、DN65、DN80、DN100、DN125、DN150、DN200、 DN250、DN300、DN350、DN400、DN450、DN500、DN600、DN700、DN800、DN900、DN1000、 DN1200;詳細參數和價格,請聯系我司,謝謝! 7、彈性座封閘閥Z45X-16:本廠可生產以下規格和型號軟密封暗桿閘閥:Z45X-10、Z45X-16、 Z45X-10C、Z45X-16C、Z45X-25C DN50、DN65、DN80、DN100、DN125、DN150、DN200、 DN250、DN300、DN350、DN400、DN450、DN500、DN600、DN700、DN800、DN900、DN1000、 DN1200;

 dn300電動閘閥的尺寸和圖片主要技術參數
公稱通徑
DN
L D D1 D2 b F Z-d H 電動裝置
Electirc dewice
WT(Kg)
Z940H Z941Y-16C   Z940 Z941Y-16P   Z940 Z941Y-16R   Z940 Z941W-16P   Z940 Z941W-16R   Z940 Z941Y-16I
40 200 145 110 85 16 3 4-18 595 DZW15 56
50 250 160 125 100 16 3 4-18 653 DZW20 59
65 265 180 145 120 18 3 4-18 665 DZW20 62
80 280 195 160 135 20 3 8-18 725 DZW20 74
100 300 215 180 155 20 3 8-18 787 DZW20 92
150 350 280 240 210 24 3 8-23 955 DZW30 161
200 400 335 295 265 26 3 12-23 1105 DZW30 219
250 450 405 355 320 30 3 12-25 1343 DZW45 376
300 500 460 410 375 30 3 12-25 1516 DZW60 484
350 550 520 470 435 34 4 16-25 1678 DZW60 695
400 600 580 525 485 36 4 16-30 1849 DZW90 977
450 650 640 585 545 40 4 20-30 1937 DZW90 1033
500 700 705 650 608 44 4 20-34 2234 DZW120 1087
600 800 840 770 718 48 5 20-41 2432 DZW180 1357
700 900 910 840 788 50 5 24-41 2489 DZW250 1481
800 1000 1020 950 989 52 5 24-41 2643 DZW350 1845

 dn300電動閘閥的尺寸和圖片主要技術參數
公稱通徑
DN
L D D1 D2 b f Z-d H 電動裝置
Electirc dewice
WT(Kg)
Z940H Z941Y-25C   Z940 Z941Y-25P   Z940 Z941Y-25R   Z940 Z941W-25P   Z940 Z941W-25R   Z940 Z941Y-25I
40 200 145 110 85 18 3 4-18 595 DZW15 60
50 250 160 125 100 20 3 4-18 653 DZW20 64
65 265 180 145 120 22 3 8-18 665 DZW20 65
80 280 195 160 135 22 3 8-18 725 DZW20 79
100 300 230 190 160 24 3 8-23 787 DZW20 98
125 325 270 220 188 28 3 8-25 902 DZW30 154
150 350 300 250 218 30 3 8-25 955 DZW30 168
200 400 360 310 278 34 3 12-25 1105 DZW45 219
250 425 425 370 332 36 3 12-30 1343 DZW45 390
300 450 485 430 390 40 4 12-30 1516 DZW60 505
350 550 550 490 448 44 4 16-30 1678 DZW60 736
400 600 610 550 505 48 4 16-34 1849 DZW 90 1027
450 650 660 600 555 50 4 16-34 1937 DZW90 1139
500 700 730 660 610 52 4 20-34 2234 DZW120 1228
600 80 840 770 718 56 5 20-41 2432 DZW180 1502
700 900 955 875 815 60 5 20-41 2489 DZW250 1617
800 1000 1070 990 930 64 5 24-48 2643 DZW350 1923

 dn300電動閘閥的尺寸和圖片主要技術參數
公稱通徑
DN
L D D1 D2 b F Z-d f f2 H 電動裝置
Electirc dewice
WT(Kg)
Z940H Z941Y-40   Z940 Z941Y-40P    Z940 Z941Y-40R    Z940 Z941W-40P   Z940 Z941W-40R   Z940 Z941Y-40I
40 200 145 110 85 18 18 4-18 3 4 617 DZW15 46
50 250 160 125 100 20 20 4-18 3 4 665 DZW20 58
65 280 180 145 120 110 22 8-18 3 4 680 DZW20 68
80 310 195 160 135 121 22 8-18 3 4 752 DZW20 80
100 350 230 190 160 150 24 8-23 3 4.5 846 DZW30 18
150 450 300 250 218 204 30 8-25 3 4.5 1087 DZW45 258
200 550 375 320 282 260 38 12-30 3 4.5 1243 DZW45 366
250 650 445 385 345 313 42 12-34 3 4.5 1429 DZW60 472
300 750 510 450 408 364 46 16-34 4 4.5 1608 DZW90 673
350 850 570 510 465 422 52 16-34 4 5 1738 DZW90 804
400 950 655 585 535 474 58 16-41 4 5 1897 DZW120 1081
450 1050 680 610 560 524 60 20-41 4 5 2104 DZW180 1259
500 1150 755 670 612 576 62 20-48 4 5 2401 DZW18 1348
