z41t一10型闸阀DN200外形尺寸及图片

[ 2023-04-07 ]

上海湖泉阀门集团有限公司z41t一10型闸阀DN200外形尺寸及图片：Z41T-10/16、Z41W-10/16 闸阀:手动、法兰连接、明杆楔式刚性单闸板,阀座密封面材料为黄铜(Z41T-10)、灰铸铁(Z41W-10),公称压力 PN10/PN16 ,阀体材料为灰铸铁的.产品型号 Z41T、Z45T 公称通径 DN40-DN1000 压力范围 1.0-1.6MPa 阀体材质铸铁、球墨铸铁 Z41T、Z45T铸铁闸阀概述: 主要技术参数: 型号公称压力MPa 试验压力MPa 工作温度 ...铸铁明杆闸阀主要技术参数型号公称压力MPa 试验压力MPa 工作温度使用介质密封强度 Z41H-10 1.0 1.1 1.5 ≤200℃ 水、蒸汽、油 Z41T-10 Z41W-10 ≤100℃ 油品、煤气铸铁明杆闸...

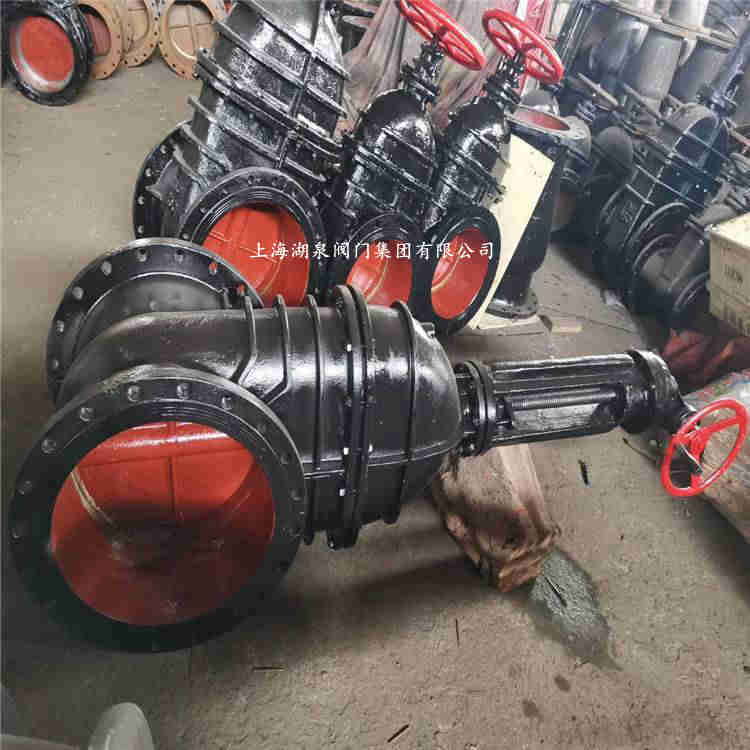

z41t一10型闸阀DN200

z41T-10-DN40,Z41T-10-DN50,Z41T-10-DN65,Z41T-10-DN80,低压铸铁闸阀, Z41T-10-DN100,Z41T-10-DN125,Z41T-10-DN150,Z41T-10-DN200,低压铸铁闸阀, Z41T-10-DN250,Z41T-10-DN300,Z41T...z41T-10C型法兰连接钢制闸阀操作方式为手动,连接方式为法兰连接,阀门为明杆楔式刚性单闸板,阀座密封面材料为黄铜,公称压力 PN10,阀体材料为碳钢的闸阀。产品性能参数: Z41T-10C型法兰...
电动闸阀厂家

型号		公称压力MPa		试验压力MPa				工作温度		使用介质
				密封		强度
Z41T-10		1.0		1.1		1.5		≤200℃		水、蒸汽、油
Z41T-10
Z41W-10								≤100℃		油品、煤气
型号	阀体、阀盖、闸板		闸板		密封圈		阀杆螺母		阀杆		填料
Z41H-10	灰铸铁、铸钢		碳钢+合金钢		不锈钢、合金钢		青铜		碳钢、不锈钢		浸油石棉盘根
Z41W-10	灰铸铁		灰铸铁		黄铜				碳钢
Z41T-10	灰铸铁		灰铸铁+黄铜		黄铜				碳钢、黄铜

z41t一10型闸阀DN200外形尺寸

50	180	160	125	100	20	286	345	4×Φ18	180	17
65	195	180	145	120	20	331	410	4×Φ18	180	22
80	210	195	160	135	22	375	470	4×Φ18	200	30
100	230	215	180	155	22	430	544	8×Φ18	200	35
125	255	245	210	185	24	523	660	8×Φ18	240	52
150	280	280	240	210	24	592	762	8×Φ23	240	70
200	330	335	295	265	26	772	993	8×Φ23	320	125
250	380	390	350	320	28	903	1176	12×Φ23	320	170
300	420	440	400	368	28	1043	1366	12×Φ23	400	226
350	450	500	460	428	30	1173	1540	16×Φ23	400	360
400	480	565	515	482	32	1245	1765	16×Φ25	500	444
450	510	615	565	532	32	1500	1970	20×Φ25	500	590
500	540	670	620	585	34	1780	2280	20×Φ25	720	740
600	600	780	725	685	36	2010	2620	20×Φ30	720	960
