配水闸阀说明书,技术参数：上海湖泉阀门集团有限公司PZI型配水闸阀是在PZ型的基础上进行的改进设计,该型配水闸阀具有重量轻、结构简单、操作方便、密封性能好等优点,可供矿山井下水泵房各吸水井配水之用。 技术参数: 型号 PZI-400 PZI-500 ...PZI型配水闸阀是在PZ型的基础上进行设计,该型配水闸阀具有重量轻、结构简单、操作方便、密封性能好等优点,可供矿山井下水泵房各吸水井配水之用。

我公司配水闸阀由操纵台、连接杆、阀杆、闸阀、短管等部件组成。 2、PZ2型用小型电动机作为动力源替代人工操作,方便、快捷。 3、闸阀由阀体和阀瓣构成。 矿用配水闸阀67是直角式闸阀,可承受0.1Mpa的压力。主要用于矿山井下各吸水井配水,也可用于选矿、水处理水池泄水。水中不含有腐蚀性的介质,水温不大于80℃ 价...

湖泉【PZI配水闸阀】规格型号、结构尺寸由上海凯利科阀门有限公司提供,如何选择适用的PZI配水闸阀产品,使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门, 矿用配水闸阀包括闸阀阀体和闸板,闸板有两个密封面,常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异,单闸板式就是单个闸板,双闸板式就是有两个闸...具有重量轻,结构简单,操作方便,密封性能好等优点,可供矿山井下水泵房各吸水井配水之用. 一,型号说明:(例如) pz-i/pz 二, pz-i配水闸阀技术参数: 型号 pz-i-400 pz-i-500 pz-i...

配水闸阀技术参数：

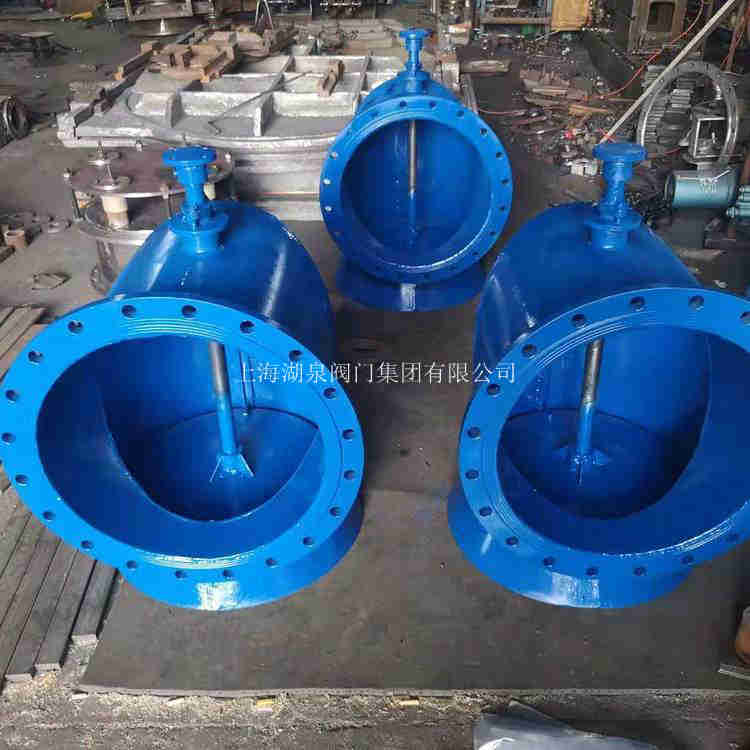

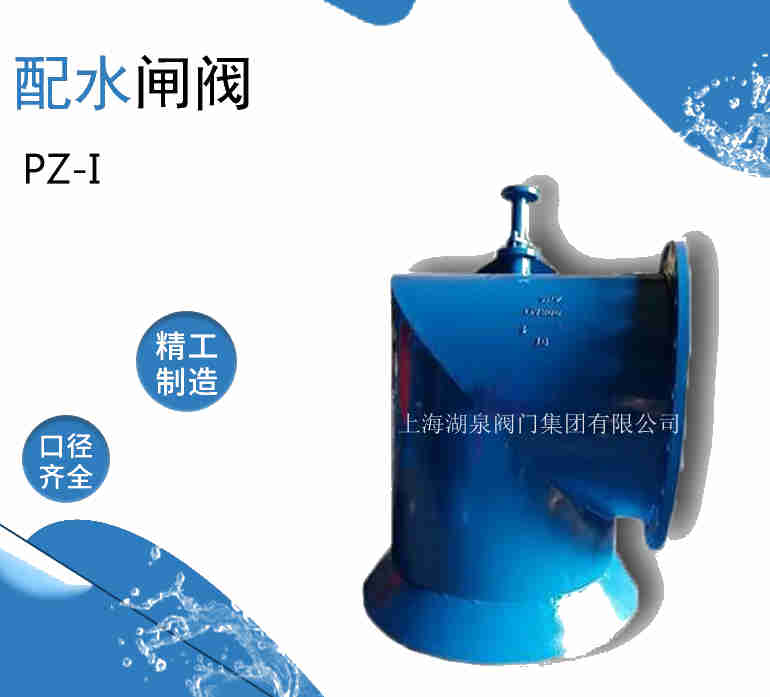

型号：PZ-I 手动操作；PZ-II电动操作
公称通径：200-3000mm
公称压力：0.1MPa
适用介质：污水,海水,清水
PZ-I型操纵台由人工操作。手轮与螺母固定在一起,旋转手轮,带动丝杠升降。螺母下端装有滚珠,以减少旋转时的阻力。
PZ-II型用小型电动机作为动力源替代人工操作,可实现远程控制,方便,快捷。

结构说明：
1、配水闸阀由操纵台、连接杆、阀杆、闸阀、短管等部件组成。
2、PZ2型用小型电动机作为动力源替代人工操作，方便、快捷。
3、闸阀由阀体和阀瓣构成。
（1）闸体为焊接件，下部装有一锥形密封环，与阀瓣共同构成密封部分。
（2）阀瓣由焊接件与橡胶垫构成，通过带环螺钉组件与阀杆绞接，以保证阀的密封性能。
4、短管用于埋入配水井井壁，为焊接件。
5、连接杆的长度由配水井底板至泵房底板的高度差来确定。分为 5米 、4.5米 、4米、3.5米四种规格。用户也可以按实际安装高度确定连接杆的长度，按需定制。

配水闸阀技术参数：

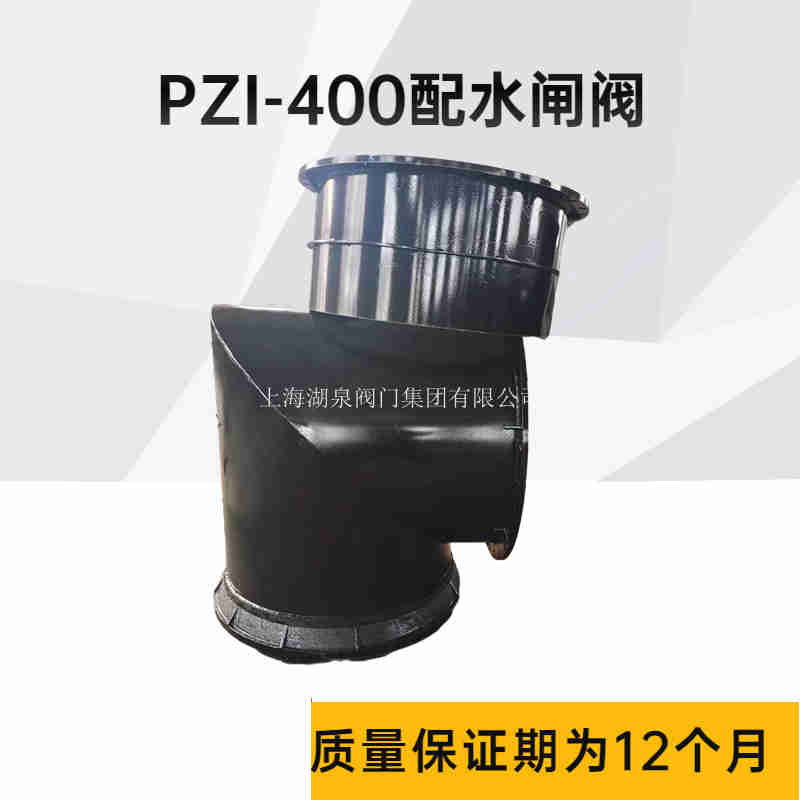

型 号		PZI-400	PZI-500	PZI-600	PZI-800	PZI-1000
公称直径（毫米）		400	500	600	800	1000
介 质		水
介质温度		常 温
操作行程（毫米）		216	216	290	290	314
压力（公斤力/厘米2）	工作压力	1
	试验压力	2.5
操纵方式		手动操作
制造工艺		铸造/焊接
重量（公斤）	带法兰短管	370	450	637	851	1431
	不带法兰短管	289	345	494	656	1122
备注	PZ1-800、PZ1-1000、PZ1-1200为直角钢板焊接铸造组合形式

H			5000	4500	4000	3500
h	PZI	400	3765	3265	2765	2265
		500
	PZI	600	3497	2997	2497	1997
		800
	PZI	1000	3100	2600	2100	1600
	PZ1	1200	3040	2540	2040	1540

配水闸阀 外形连接尺寸：

通径/DN	Dg	D	D1	D2	D3	D4	d	φ	H1	H2	h1	h2	h3	h4	a1	a2	b1	b2	C	C1	C2	n×d	2×d1	n×d2	u×d3
PZI-400	400	540	495	535	85	120	35	500	750	988	250	462	723	1250	300	300	400	400	410	190	70	419	215	417	1623
PZI-500	500	640	600	640	85	120	35	600	750	988	300	512	673	1250	300	300	400	400	470	230	70	419	215	417	1623
PZI-600	600	760	705	755	100	136	42	600	750	1065	350	602	968	1250	300	300	400	400	520	360	80	419	219	617	2025
PZI-800	800	960	920	975	100	135	42	600	750	1065	450	702	868	1250	300	300	400	400	625	360	80	419	219	617	2430
PZI-1000	1000	1160	1120	1175	115	160	50	700	900	1265	550	842	1119	1500	400	400	500	500	720	450	100	419	219	622	2830

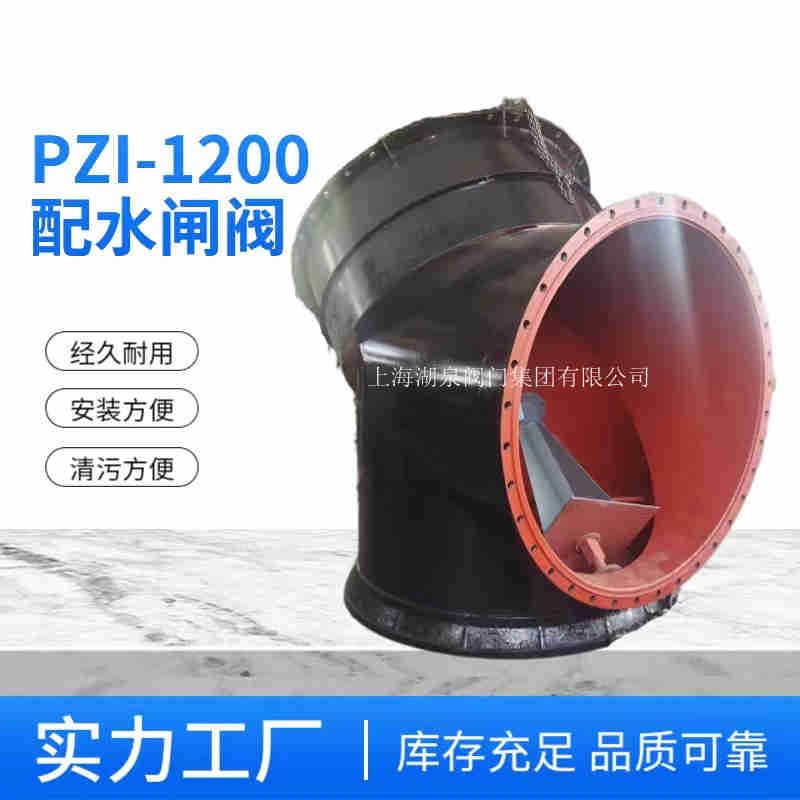

φ1200型技术参数：

型号	操纵台							闸阀								短管		操作 行程	质量(Kg)
	B	B1	D2	d1	D1	H	H1	B2	B3	B4	B5	d2	D3	H2	H3	D	L1		带短管	无短管
PZ2-1200	500	400	250	22	700	900	1296	780	652	40	120	23	1375	1080	1106	1200	650	396	1
