dzw20电动闸阀型号含义

[ 2023-10-07 ]

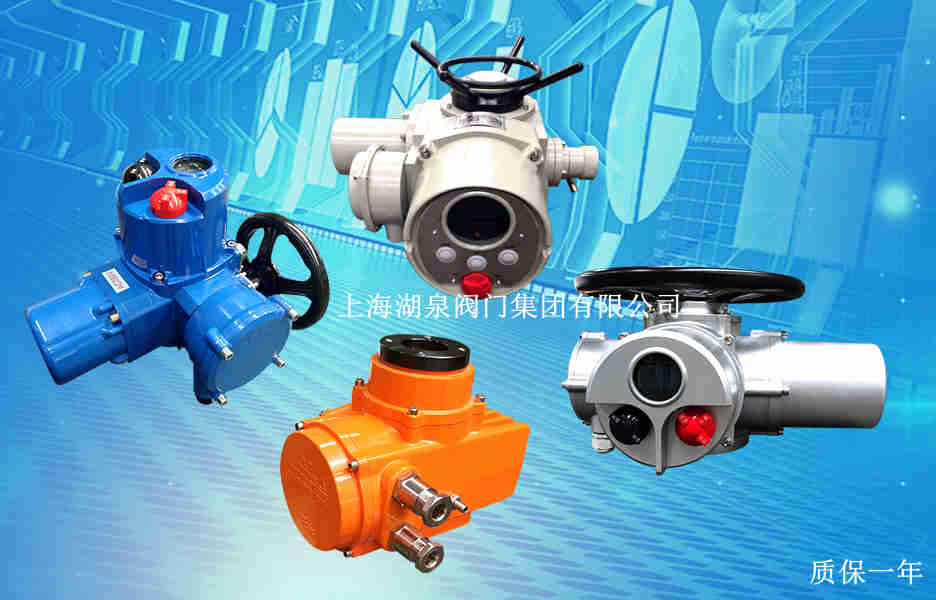

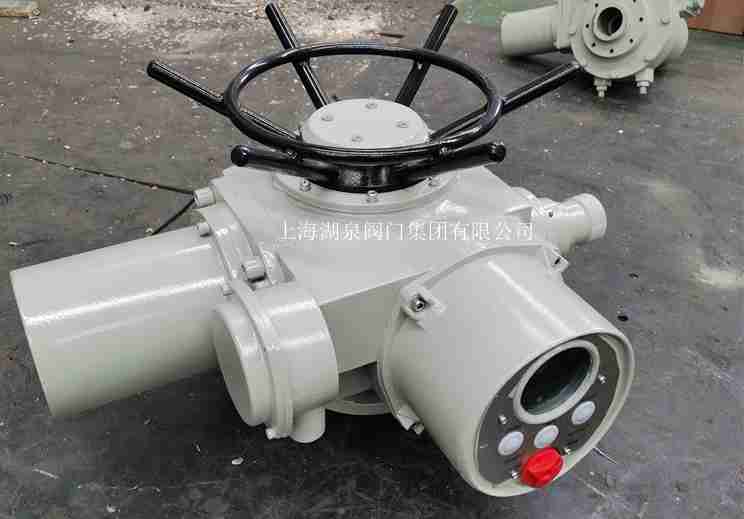

上海湖泉阀门集团有限公司多回转阀门电动装置,dzw20电动闸阀型号含义简称为Z型电装,是阀门实现开启、关闭或调节控制的驱动设备。具有功能全、性能可靠、控制系统先进、体积小、重量轻、使用维护方便等特点。可对阀门实行远控、集...普通开关型阀门电动装置是电动阀门的驱动装置,很方便地与阀门配套使用,适用于控制阀门的开启、关闭等,是阀门和风门集控和自...产品型号:DZW20-18W产品报价:产品特点:电动截止阀电动装置 DZW20-18W:多回转阀门电装(又称为电动执行器、电动执行机构、阀门电动头),输出扭矩200N.m,输出转速18r/min,电压380VAC,Z20整体开关型多回转电动执行器,可通过中控系统PLC或DCS给的开关量信号来远程控制闸阀、蝶阀等设备的开启、关闭,也可完成就地操作,本系列电装具有功能全、性能可靠。

多回转电动装置按护类型分:有户外型和隔爆型;按控制方式分:有常规型、整体型和整体调节型;按连接型式分:有转矩型、电站型和推力型。DZW/Z型主要的产品型号:Z10 DZW10 Z20 DZW20 Z30 DZW30 Z45 DZW45 Z60 DZW60 Z90 DZW90 Z120 DZW120 Z180 DZW180 Z250 DZW250 DZW350 DZW350 Z500 DZW500 DZW-DS1阀门电动装置主要型号有:DZW10-24...专业生产阀门驱动装置,普通型/智能型/开关型/调节型,专业生产,值得信赖!产品广泛应用于石油化工,冶金,水处理,电厂等领域.欢迎来电咨询!DZW/DQW执行器,多回转执行器,阀门执行机构/阀门电动执行装置概述: DZW系列产品用以控制阀门的开启和关闭。
电动阀

型号 Z20-18Z 暗杆闸阀多回转电动执行器 DZW20-18 DZW30-18 DZW45-24 工作环境和主要技术参数 1 电源:常规,三相380V(50Hz) 特殊,三相660V、415V(50Hz 、60Hz); 单相220V、110V(50Hz...阀门电动头 AC380V/220配闸阀截止阀电动执行器概述: 多回转阀门电动装置,简称为Z型,是阀门实现开启、关闭或调节控制的驱动设备。多回转阀门电动装置,通称为Z型,有转矩型和推力型。适用于阀瓣做直线运动的阀门。

电动闸阀

环境温度：-20~+60℃ （特殊订货-40~+80℃）。

相对湿度：≤95%（25℃时）。

防护类型：户外型用于无易燃、易爆和无腐蚀性介质的场所。隔爆型产品有dⅠ和dⅡBT4两种，dⅠ适用于煤矿非采掘工作面；dⅡBT4用于工厂，适用于环境为ⅡA、ⅡB级T1~T4组的爆炸性气体混合物。（详见GB3836.1）

防护等级：IP55 （特殊订货IP65、IP67）。

工作制：短时10分钟（特殊订货30分钟）。

型号规格和主要性能参数见表1

表1

型号规格	公称转矩（N·m）	公称推力（KN）	zui大阀杆直径（mm）	zui大转圈数（圈）	手动速比	输出转速（r/min）	电机功率（KW）	参考重量（Kg）
Z5	50	20	28	60	1:1	12	0.12	28
Z10	100	40	28	60	1:1	24/36	0.25/0.37	45
Z15	150	40	28	60	1:1	24/36	0.37/0.55	50
Z20	200	100	40	60	1:1	18/24	0.37/0.55	55
Z30	300	100	40	60	1:1	18/24	0.55/0.75	58
Z45	450	150	48	120	1:1 (20:1)	24/36	1.1/1.5	110
Z60	600	150	48	120	1:1 (20:1)	24/36	1.5/2.2	120
Z90	900	200	60	120	1:1 (25:1)	24/36	2.2/3	139
Z120	1200	200	60	120	1:1 (25:1)	24/36	3/4	142
Z180	1800	325	70	150	22.5:1	18/24	4/5.5	250
Z250	2500	325	70	150	22.5:1	18/24	5.5/7.5	255
Z350	3500	700	80	150	20:1	18/24	7.5/10	330
Z500	5000	700	80	150	20:1	18/24	10/15	350
