Z41T-10 DN150鑄鐵明桿閘閥生產廠家及產品技術參數

[ 2024-11-15 ]

‌鑄鐵明桿閘閥‌是一種常用的流體控制設備，主要用于接通和斷流管路中的介質。其結構緊湊、設計合理，閥門剛性好，通道流暢，流阻系數小，適用于各種工業領域‌。

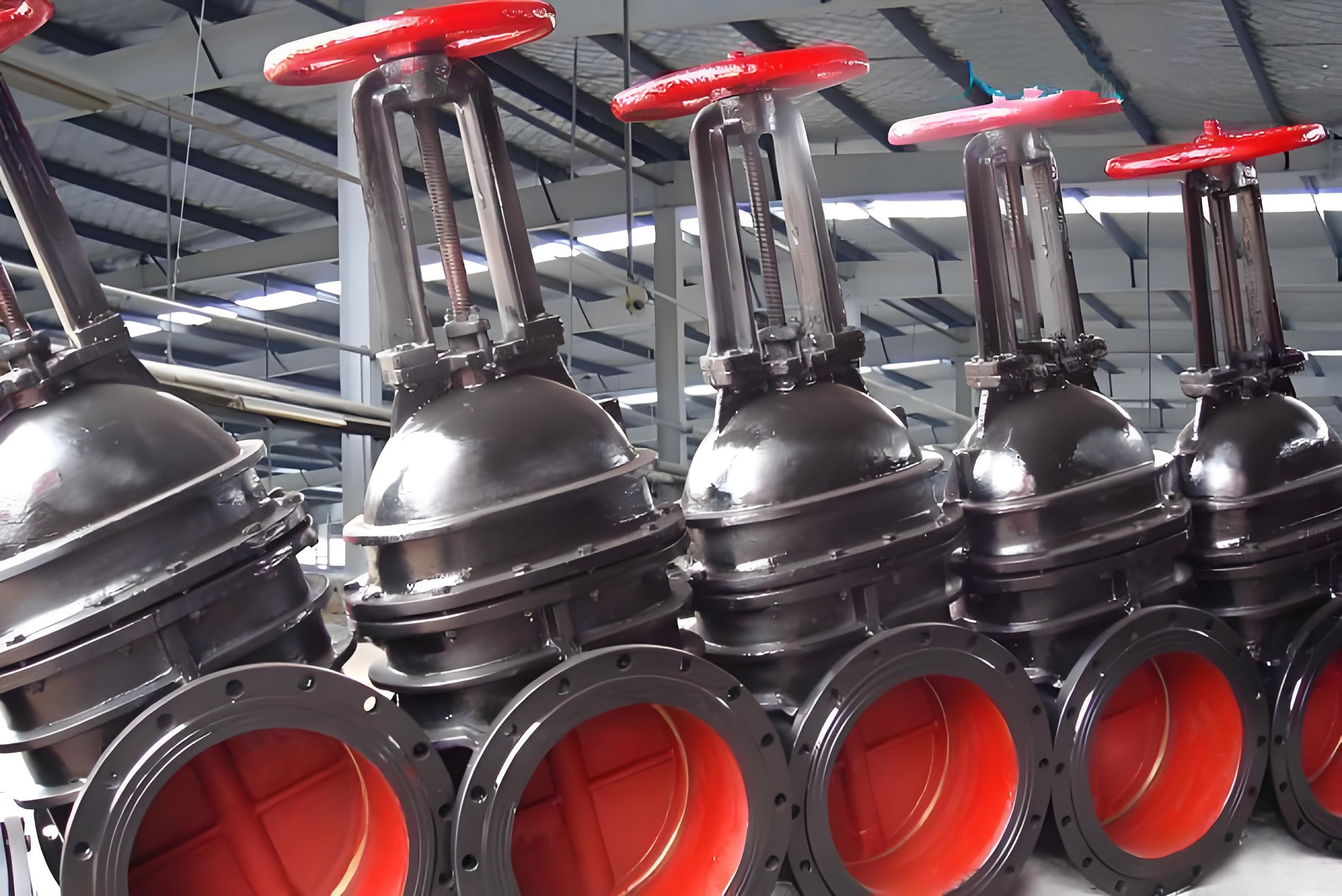

閥

結構特點

鑄鐵明桿閘閥的主要結構包括閥體、閥蓋、閥桿、閥板和填料函等。閥桿暴露在外，便于觀察其運行狀態，確保安全可靠的操作。其密封面通常采用不銹鋼和硬質合金，使用壽命長，密封可靠‌。

工作原理

鑄鐵明桿閘閥的啟閉件是閘板，閘板的運動方向與流體方向相垂直，只能作全開和全關，不能作調節和節流。閘板有兩個密封面，常用的模式是楔形閘板，可以做成剛性或彈性以適應不同的工況需求‌。

應用領域

鑄鐵明桿閘閥廣泛應用于石油、化工、電力、冶金、城市供水、排水、污水處理、農業灌溉、消防系統、建筑供暖和制藥工業等領域。它適用于控制水、油、氣、蒸汽等流體的輸送，確保生產過程的安全和穩定‌。

選購要點

在選購鑄鐵明桿閘閥時，需要注意以下幾點：

  1. ‌壓力等級‌：根據實際工況選擇合適的壓力等級，確保閥門能夠承受工作壓力，避免發生安全事故。
  2. ‌連接方式‌：根據管道材質和連接方式選擇合適的連接方式，確保閥門與管道之間的連接緊密可靠。
  3. ‌材質‌：選擇優質的鑄鐵材質，并注意其表面處理，確保閥門具有良好的耐腐蝕性和長期使用性能‌。

綜上所述，鑄鐵明桿閘閥憑借其結構緊湊、操作簡便、密封可靠等特點，在多個工業領域中發揮著重要作用。

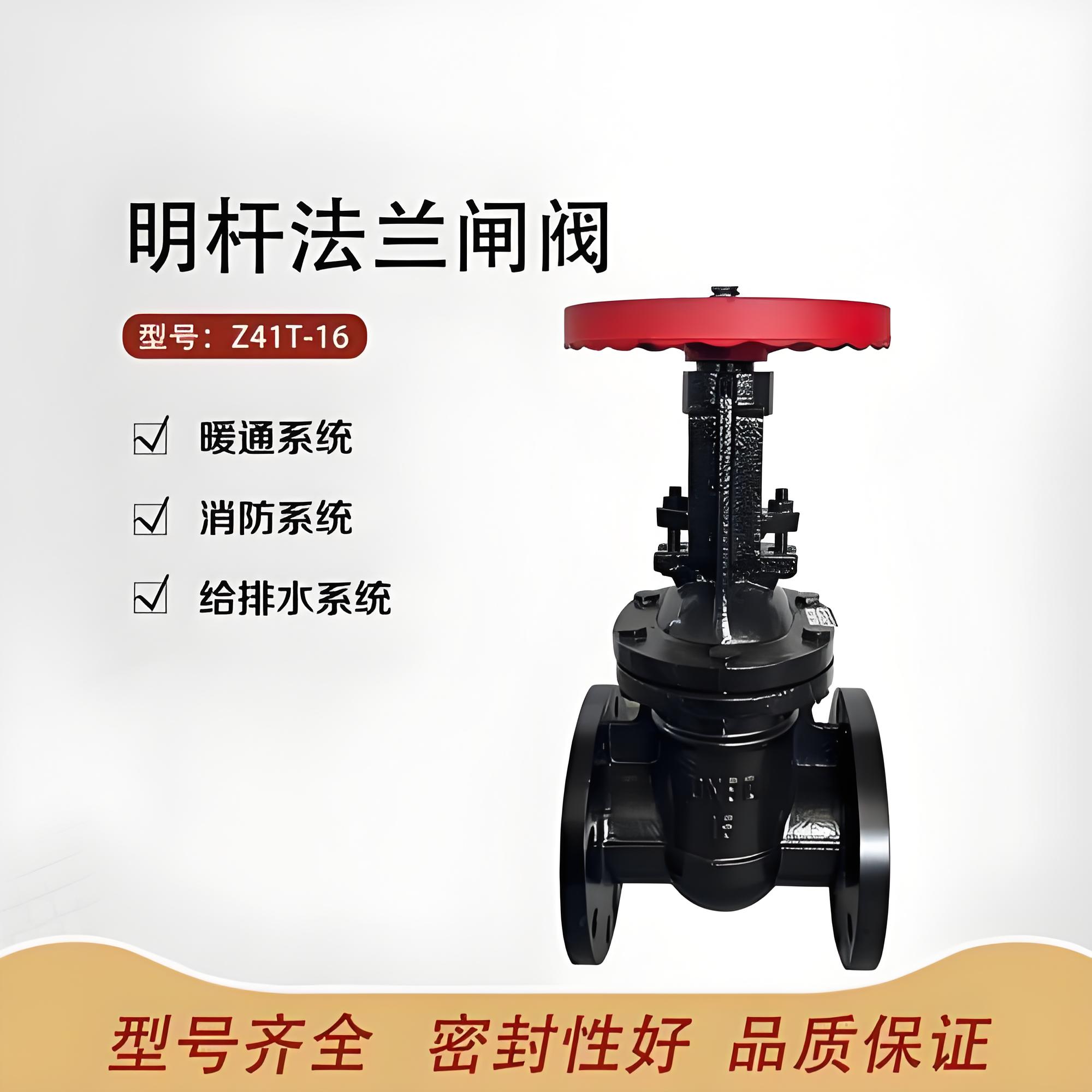

閘閥

鑄鐵閘閥型號：Z41T 鑄鐵閘閥公稱通徑：50MM-1200MM 鑄鐵閘閥使用壓力：1.0MPA -1.6MPA
鑄鐵閘閥連接方式：法蘭連接 鑄鐵閘閥形式：手動 鑄鐵閘閥主要功能：起開關作用
鑄鐵閘閥使用介質：水工業管道 鑄鐵閘閥材質：HT200鑄鐵 鑄鐵閘閥標準：機械部標準或定做非標

鑄鐵明桿閘閥Z41T-10主要技術參數

型號 公稱壓力MPa 試驗壓力MPa 工作
溫度		 使用
介質
強度 密封（液） 低壓密封（氣）
Z41T-10 1.0 1.5 1.1 0.6 ≤200℃ 水、蒸汽
Z41T-10C

鑄鐵明桿閘閥Z41T-10主要外形尺寸

口徑
DN(mm)		 Z41H(T)-10(10C)
L D H H1 D0
40 165 145 250 295 160
50 180 160 270 325 180
65 195 180 300 380 180
80 210 195 330 420 200
100 230 215 410 520 200
125 255 245 470 610 240
150 280 280 550 710 240
200 330 335 700 915 320
250 380 390 830 1095 320
300 420 445 960 1275 400
350 450 500 1130 1500 400
400 480 565 1345 1760 500
450 510 615 1450 1920 500
500 540 670 1650 2170 720
600 600 780 - - -
700 660 895
800 720 1010
900 780 1110
1000 840 1220
1200 960 1450 - -

主要零件材料

型號 閥體 閥蓋 閘板 閥桿螺母 閥桿 填料
Z41H(T)-10 灰鑄鐵 灰鑄鐵 銅 不銹鋼 油浸石棉盤根
