止回阀的结构和特点

[ 2013-12-04 ]

止回阀
    止回阀又称逆止阀或单流阀。它的作用是防止管路中介质的倒流。止回阀属于自动阀类，其启闭动作是由介质本身的能量来驱动的。
    止回阀的种类主要有升降式止回阀、旋启式止回阀、蝶式止回阀和底阀。

1.升降式止回阀
    升降式止回阀是一种截止型止回阀。它的结构与截止阀有很多相似之处，其中阀体与截止阀阀体完全一样，可以通用。阀瓣形式也与截止阀阀瓣相同．阀瓣上部和阀盖下部都加工出导向套筒，阀瓣导向筒可在阀盖导向套筒自由升降．如图5-30(a)所示。
按照在管路上的安装位董，升降式止回阀可以分成直通式升降止回阀和立式升降止回阀两种。
    (1)直通式升降止回阀：当介质停止流动时，阀瓣靠自重降落公阀座上，阻止介质倒流，故只允许安装在水平管路上。
    (2)立式升降止回阀；立式升降止回阀的介质进、出口通道方向与阀座通道方向相同，为使阀瓣能靠自重下落到阀体阀座上，所以必须把它安装在垂直管路卜，这种止回阀的流动阻力较小。

2.旋启式止回阀
    旋启式止回阀的阀瓣呈圆盘状，绕阀座通道外的转轴做旋转运动，如图5-30(b)所示。旋启式止回阀由问体、阀盖、阀瓣和摇杆等组成。根据阀瓣的数目，族启式止回阀可分成单瓣式、双瓣式和多瓣式3种。
    单瓣式止回阀，适用于中等口径旋启式止回阀。
    双瓣式止回阀，适用于较大口径旋启式止回阀，但一般通径不超过600M。
    多瓣旋启式止回阀，公称通径多在600mm以上。较大口径的旋启式止回阀可带有旁通阀。

3.蝶式止回阀
    蝶式止回阀与蝶阀结构相似，主要区别在于：蝶阀作为截断阀必须由外力驱动，而蝶式止回阀是自动阅，不需要驱动机构。当介质停止流动或倒流时，蝶板靠自身重量和倒流介质作用而旋转至阀座上。

4.底阀
    底阀是一种专用止回阀。它主要安装在不能自吸或没有真空泵抽气引水的水泵吸水管的尾端。底阀必须没入水中，它的作用是防止泵吸水管中的水倒流，保证水泵正常启动。

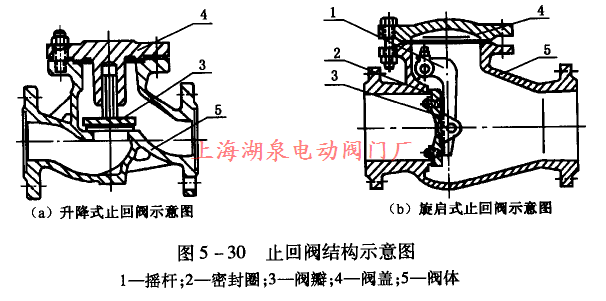

止回阀结构示意图
