阀门电动装置手动调法

[ 2020-05-14 ]

阀门电动装置如何手动调法呢，上海湖泉阀门技术专家给你做详细的指导说明

转动手动时，需要切换手柄，当手动状态变为电动时，手动状态将自动运行。它由手百柄，开关件，垂直杆，离合器，压缩弹簧等组成。当需要手轮操作时，手柄沿手动方向被推动，切换构件提升离合器并按压压缩弹簧。
当把手被推到某个位置时，离合器与蜗轮脱离并与手轮度啮合。同时，直立杆在扭簧的作用下直立在蜗轮的端面上，不允许离合器下落。当开关完成时，可释放手柄并使用手轮进行操作。。当需要电动操作时，电动机将驱动蜗轮知转动，支撑在蜗轮端面上的直立杆将下降。在压缩弹簧的作用下，离合器将快速移向蜗轮并与蜗轮啮合，同时脱离道手轮，自动实现手动操作。转换为电气状态。

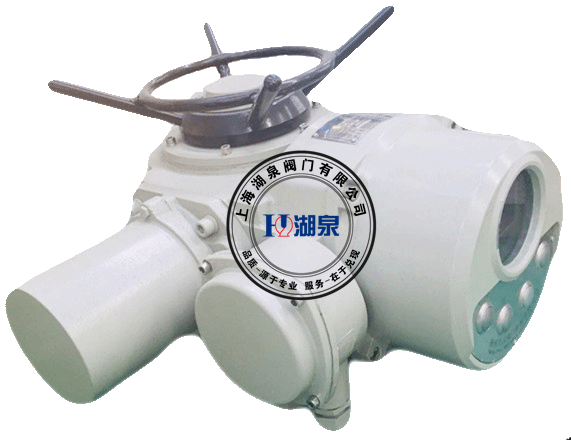

阀门电动装置手动调法

阀门电动装置行程控制机构的调整方法

用手动操作方式将阀门全开（或全关）至上死点（或下死点）位置后，再反向旋转手轮圈作为阀门的全开（或全关）位置，这时即可固定行程开关并整定行程控制机构，使开阀（或关阀）方向的行程开关刚刚动作。在调整工作结束之后，应使用电动方式来操作阀门反复开启或关闭，以检查其行程开关的工作情况。对于按照行程定位的阀门，在启、闭过程中只有行程开关起作用；对于按照转矩定位的阀门，在关闭过程中应达到行程开关先动作、转矩开关后动作并切断控制电源的要求。

如果有不懂的技术问题可以咨询我公司电话：电话：021-64162222
