大家讨论一下电动执行器的工作原理、怎么接线呢？上海湖泉阀门有限公司坐落在上海市嘉定区马陆镇浏翔公路1908号，是一家从事智能型电动执行机构、阀门电动装置，电动阀门的中英高新技术企业。坚持产品持续创新，以AC220单相交流电为电源，接受来自DCS、PLC系统和其他操作器的DC4～20mA，标准信号来 控制执行器进行开关阀门或自动调节。我们的目标是创造更多更好的工业过程控制产品，满足各种严苛的工况要求。

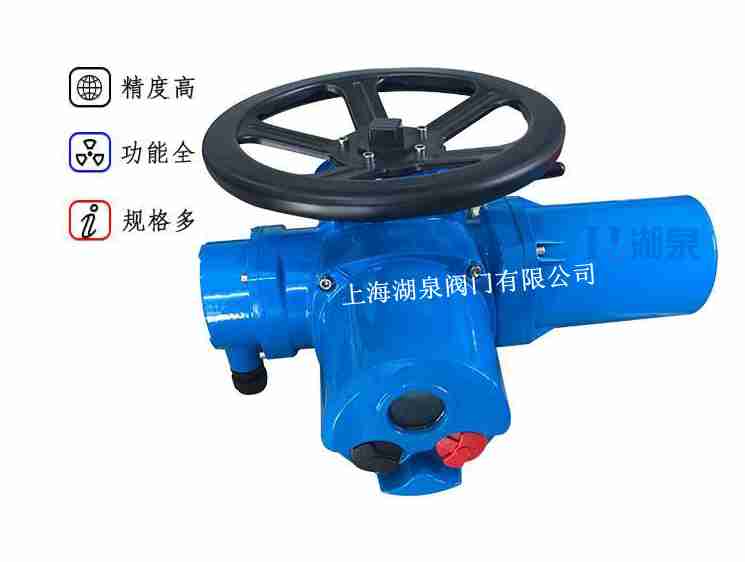

我公司的阀门电动执行器的原理由电动机驱动，经过蜗轮蜗杆减速，带动空心输出轴滚动。在该减速箱中，具有手动/自动组织(手动组 进行操作)。当切换手柄处于手动位置时，操作手轮，带动空心输出轴滚动。当电动操作执行组织时，手动组织处于断开情 动机驱动空心输出轴。电子操控模块接纳开始进的混杂集成电路，包含齐备的保护成效，可现场操控或远程操控，被方 子形式，并用树脂浇铸密封。驱动反应量接纳高性能导电塑料电位器、精度高、寿命长等特点，可与种种角行程调节组织组 性能、高可靠性的电动调节阀。因此被遍及用于冶金、发电、石化、造纸、轻工及环保等产业部分。 直行程与角行程电动执行器的工作原理是接收调节器或其它仪表送来的4~20毫安的标准值流电信号，经执行器后变成位移推力或转角力矩，以操作开关、阀门等，完成自动调节的任务。这两种执行器以前都是由伺服放大器与执行机构两大部分组成的。现在有机电一体智能化的结构，它们的结构、工作原理和使用方法都是相似的，区别仅在于，一个输出位移（推力），一个输出转角（力矩）。
 当执行机构置“自动”时，阀门开度由调节输人信号控制，即控制信号输入到控制板，在MCU中输入信号与反馈信号相比较，若两信号的差值大于设定值，则启动电动机并决定电动机的旋转方向，以实时跟踪调节信号;置“手动”时，阀门开度由手动操作控制。阀位信号在MCU内部通过变换及反变换后(如对阀门的行程特性进行变换)，再经D/A及V/I转换输出4-2OmA信号，供系统显示及跟踪控制用。 智能型电动执行器接线，是一块电动执行器的控制电路板。
一般情况接三组线一组供电电源接线，电源220VAC，一组接从控制器输出过来的4-20mA的直流电信号接线，一组从电动执行器输出位置信号（4-20mADC）的反馈接线。由于电动执行器生产的厂家多，在接线方面可能有所变化，所以要参考说明书了解接线详情。一般情况下，就是信号、反馈信号、电源这三部分进行接线。
开关型带有源灯指示信号接线图
开关型带无触点信号反馈接线图
开关型带电阻电位计反馈接线图
AC380V三相电源接线图带无源信号反馈
DC24V\DC12V直接开关型接线图
 智能调节型电动执行器接线图AC220V AC380V DC24V接线图一样
上海湖泉阀门有限公司生产的电动执行器的关键部件—控制器，采用混合集成电路，用树脂密封浇铸，外形为匣状，体积小，可靠性高。电动执行器驱动量的反馈检测采用高性能导电塑料电位器，分辨率<0.4%。具备自诊断功能，当发生故障时，控制器上的指示灯会立即发出指示信号。用状态选择电动执行器开关可以设定断信号时，（阀芯处于全开，全闭或自锁状态）。用状态选择开关可以设定（正、反动作）。用状态选择开关可以设定输入信号为（DC4～20mA或DC1～5V）。电动执行器 调整工作零点（始点）和行程（终点）简单易行。当突然断电时，能确保阀芯自锁。 采用同步皮带传动，有效降低了噪音。延时保护功能，额定负载时，能实行状态自锁，故障发生时，电动执行器能立即起动保护，并可反向运行取消延时保护。
