防爆型閥門電動裝置生產廠家,說明書,技術條件產品簡介: DZW多回轉閥門電動執行器,簡稱為Z型電裝,是閥門實現開啟、關閉或調節控制的驅動設備。DZW多回轉閥門電動執行器,本實用新型公開了防爆型閥門電動裝置,包括殼體,電動驅動機構,手輪和傳動齒桿,所述殼體的內部安裝有傳動齒桿,所述傳動齒桿的外表面套設有傳動齒輪,且傳動齒輪的內側開設有與傳動齒輪... 揚州市超能電動閥門有限公司主要銷售【隔爆型閥門電動裝置Z20-18B】,是目前國內*的《隔爆型閥門電動裝置Z20-18B》在線銷售服務商。湖泉閥門公司集成優質的閥門電動裝置生產廠家, 防爆型閥門電動裝置是閥門實現開啟、關閉或調節控制的驅動設備。

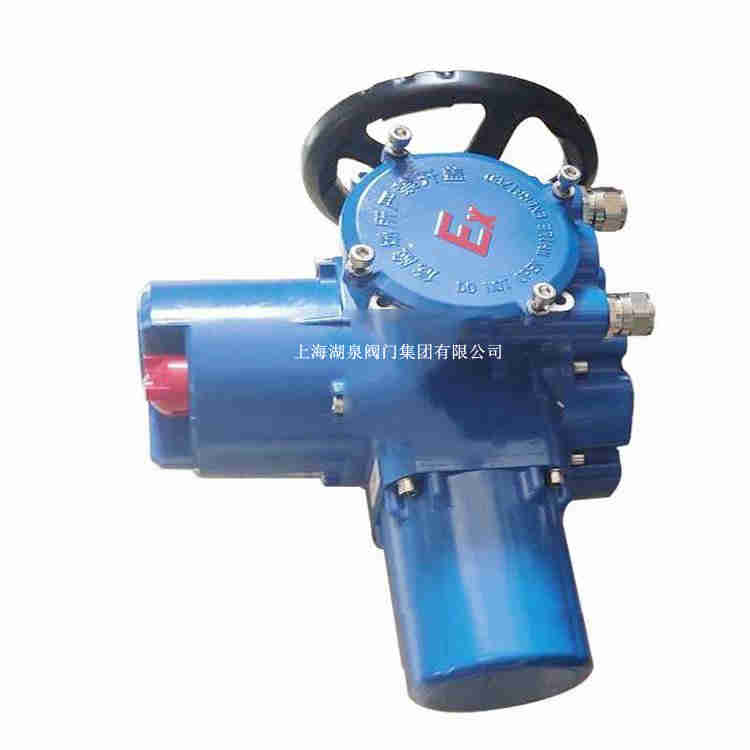

上海湖泉防爆型閥門電動裝置(以下簡稱電動裝置)與YBDF系列隔爆型電動閥門用三相異步電動機組裝后才具有完整的防爆結構,防爆性能符合GB3836.2《爆炸性環境用防爆電氣設備,隔爆型電氣設... 具有多年的生產制造電動閥門及電動執行機構和閥門電動裝置的豐富經驗可以按照用戶的要求進行加工,也可以根據現場的實際情況為用戶提供技術咨詢和服務, 是一家專業從事電動閥門執行機構,主要防爆電動蝶閥,防爆電動球閥,防爆電動執行器,防爆電動閥門,防爆型電動裝置.電動閥門及自控系統產品的研發設計生產制造.銷售服務。
型號示例:
ZB30-18W/Z(380)M:表示多回轉一體化開關型閥門電動裝置,銘牌輸出轉矩為 300N·m(30kgf·m),輸出額定轉速 18r/min,額定工作電壓為交流 AC380V。
1、使用環境及主要技術參數
1)供電電源:常規為交流 AC 380V±10% 50Hz。其余電壓訂貨時需作特殊說明;
2)環境溫度:-20℃~+60℃;
3)平均相對濕度:≤95%(+25℃);
4)大氣壓力:80kPa~106kPa;
5)防護等級:IP65 特殊訂貨 IP67/68;
6)工作制:電機為 S2-10/15 短時工作制,F(xiàn) 級絕緣;
7)調節量信號:輸入 4~20mA DC,輸出 4~20mA DC;
8)基本誤差:≤1%;
9)行程重復誤差:≤±3%;
10)無強烈震動和沖擊的地方,無破壞金屬和絕緣材料的腐蝕性氣體、非爆炸型環境的地方;
11)法蘭連接標準:JB2920、GB12222、ISO5211、GB12223。
1、 電源
常規,三相380V(50Hz)
特殊,三相660V、415V(50Hz、60Hz);
單相220V、110V(50Hz、60Hz);
2、 工作環境
環境溫度: -20~+60℃ (特殊訂貨 -40~+80℃);
相對濕度:≤95%(25℃時);
3、防護類型
戶外型:用于無易燃、易爆和無腐蝕性介質的場所;
隔爆型:有dI和dIIBT4兩種,dI適用于煤礦非采掘工作面;dIIBT4用于工廠,適用于環境為IIA、IIB級T1-T4組的爆炸性氣體混合物;
防護等級:IP55(特殊訂貨IP65、IP67);
工作制:短時10分鐘(特殊訂貨30分鐘);
1、該裝置防塵、防雨、防輕腐蝕、其防護等級為IP55(特殊訂貨IP65、IP67)。
2、轉矩控制機構動作可靠、調節方便、轉矩重復精度高。
3、開向和關向可配裝2至4只微動開關(特殊訂貨)。
4、采用閥門電動裝置三相異步電機,起動轉矩大、轉動慣性小、使用壽命長等特點,F(xiàn)級絕緣。
5、工作制為短時10分鐘(特殊訂貨30分鐘)。
6、配有機械式(常規型)或液晶(常規型無)閥位指示器,可直觀知道閥門的開度大小。
7、采用半自動手-電動切換機構,手動時需要切換手柄,電動時自動復位,結構簡單、工作可靠、操作輕便。在斷電情況下依然可以用手動功能來完成閥門的開啟、關閉或調節。
8、有行程限位和過力矩限位等雙重保護,保障了驅動裝置和閥門的使用安全。
9、供電電源:常規為380V(±10%),50Hz(特殊訂貨三相660V、415V、單相220V、60Hz)。
10、防爆標志:ExdIIBT4(常規型不防爆)。
11、環境相對濕度:≤95%(25℃時)。
12、環境溫度:-20~+60℃(特殊訂貨-40~+100℃)。
